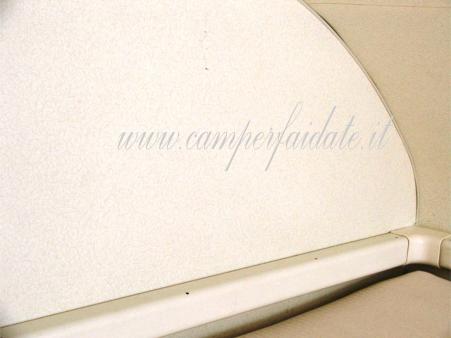

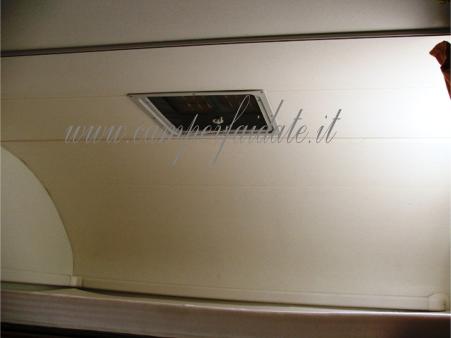

Ho realizzato un sistema di riscaldamento in mansarda del mio Chausson Flash 05 utilizzando la canalizzazione del Truma.Il sistema di diffusione in mansarda l’ho realizzato utilizzando una canalina da condizionatore alla quale ho praticato dei fori, assemblata con silicone e qualche vite.

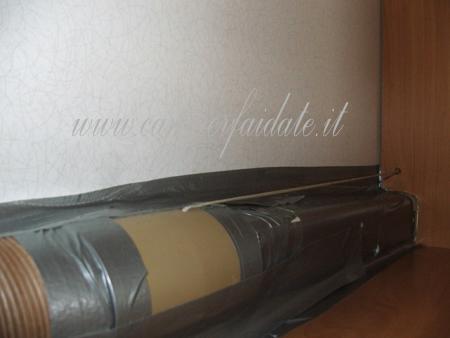

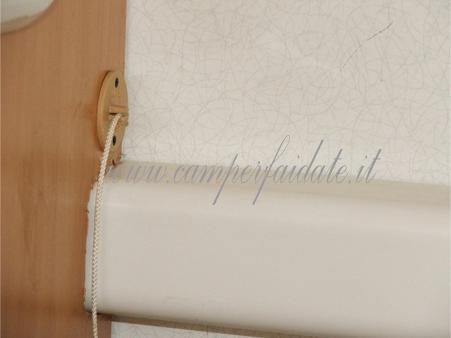

Dentro il pensile sopra la dinette grande ho collegato la canalina al tubo da 65 tipico da Truma inserendo una valvola che si comanda dalla mansarda.
Devo ancora rifinire il passaggio canalina!!!

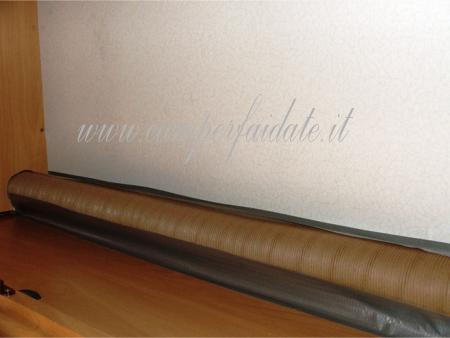

Passato il tubo nell’altro pensile e poi nell’armadio nel quale avevo già realizzato un fondello quando ho installato il pannello fotovoltaico

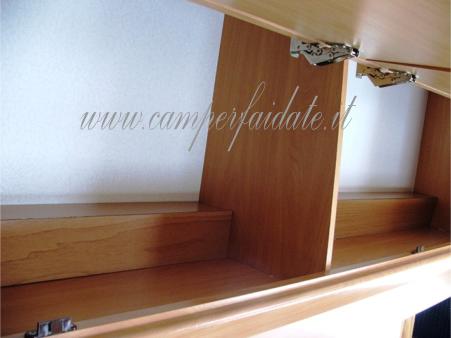

Rifinitura pensili:

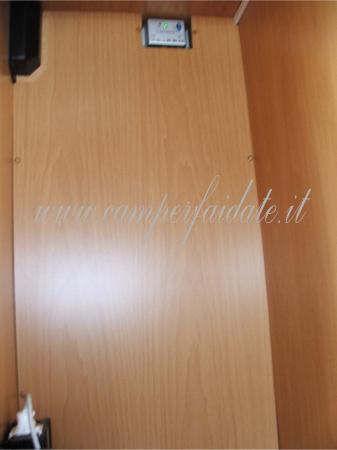

Armadio:

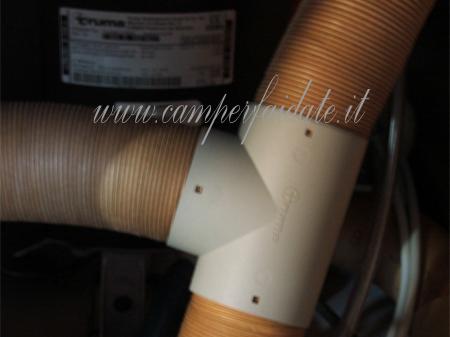

L’alimentazione l’ho effettuata nel vano Truma (sta sotto l’armadio)con una T da Truma utilizzando il tubo che portava l’aria in bagno (quello che viene da sotto). Ho poi ristabilito la canalizzazione bagno (il tubo che esce a sinistra della T.)
#michele p2011-03-29 23:28Bellissimo lavoro che ti copierò sicuramente. Ma mi sorge un dubbio, riesce il ventilatore della truma a spingere l'aria calda in mansarda?
-3#bruno442011-03-30 01:35il ventilatore della truma avrà vita facile a spingere dato che l'aria calda sale naturalmente perchè pesa meno della fredda (tiraggio), però con questo principio non dovrebbe avere bisogno di essere canalizzata, la mansarda dovrebbe essere naturalmente il punto più caldo della cellula. complimenti per l'esecuzione. saluti bruno
+2#livingstone2011-03-29 23:56CIAO A TUTTI !!!SUL MIO PRIMO CAMPER(UN MANSARDATO)AVEVO FATTO UN LAVORO MOLTO SIMILE A QUELLO PRESENTATO DA TRIPPA 04… PER AVERE UN BUON RISULTATO NELLA DIFFUSIONE DELL'ARIA LUNGO IL FRONTALE-SOFFITTO DELLA MANSARDA ,DOPO VARIE PROVE HO SCOPERTO CHE LA SERIE DI FORI/DIFFUSORI NON DEVONO ESSERE FATTI CON MISURE COSTANTI MA I FORI DEVONO AUMENTARE ALLONTANANDOSI DAL PUNTO DI COLLEGAMENTO CON IL TUBO FLESSIBILE CHE PORTA L'ARIA… LA VICINANZA TRA I FORI COMPENSA IN PARTE IL CALO DI PRESSIONE NELL'IMPIANTO. I PRIMI FORI LI AVEVO REALIZZATI CON UN "PASSO" DI CIRCA 20 cm,A" CALARE " FINO A CIRCA 5 cm DI PASSO …BUON TUTTO A TUTTI
+1#trippa042011-03-30 09:16livingstone ha ragione infatti non l'ho detto ma i buchi, che stanno sopra e sotto la canalina vanno ad intensificarsi verso la fine. inoltre al terminale di tutta la canalina ho praticato dei fori più grandi in modo da avere una diffusione per i piedi.
#giorgio19722011-03-30 09:35purtroppo il fatto che la mansrda sia in alto non è affatto garanzia di calduccio, infatti ho fato 7 anni a dormire lassù ed ero sempre il più coperto, a meno che non si tenesse la stufa un po' allegra ed allora chi stava sotto aveva caldo… Bel lavoro che sto studiando anche sul mio Challenger Genesis51, ma avrò qualche difficoltà, perchè l'entrata "facile" dell'aria è dalla parte della testa, ma voglio scaldare principalmente i piedi ed allora mi sa che una ventola aggiuntiva mi sevirà.
#johnPV12011-03-30 10:35Ottimo lavoro, che molti penso rifaranno. Ciao e bravo ancora.
#DALLASJ2011-03-30 10:54Bravo trippa, bel lvoro, complimenti, da copiare subito.
#silvio 22011-04-05 10:59Questo tipo di lavoro l'ho fatto sul mio Mc Luis Steel 430 dove esisteva già dalla fabbrica il riscaldamento della mansarda tramite il tubo truma, ma solo sul lato di testa. Allora, anche per una questione di eliminazione effetto condensa, ho prolungato il tubo per il rimanente perimetro delle mansarda. Le mievalutazioni finali sono le seguenti: nonostante il riscaldamento è in funzione, l'aria che si percepisce in uscita tramite i fori da 5mm effettuati lungo il tragitto è sempre fredda, però non mi è più capitato di vedere condesa. Complimenti per il tuo lavoro.
#giorgio612012-09-30 00:52allora io mi devo considerare fortunato,…visto che da poco, ho preso un CI ELEGANT 380,E, IL TUBO IN FLEX CHE ARRIVA DALLA STUFA,mi va a finire oltre altre parti, anche ai piedi in mansarda.quindi,…""""NIENTE MODIFICHE"""…CIAO A TUTTI…
#STIBU2012-10-30 22:50l'ho fatta anchio una cosa del genere ma arriva solo aria fredda e a voi ?
l'ho fatta anchio una cosa del genere ma arriva solo aria fredda e a voi ?
Mi vien da pensare che hai un camper grandino per cui l'aria calda prodotta dal tuo impianto attuale, spinta nella canalizzazione, essendo questa troppo lunga, fa in tempo a raffreddarsi. Ti serve un riscaldatore supplementare. Un bel Webasto/Ebersparcher a gasolio per andare a coprire le zone che ora hai più fredde.
#Gallizioli2017-02-21 12:50Devi coibentare il tubo che porta aria in mansarda, specialmente se lungo e passa nei gavoni freddi.Avvolgilo con del materiale isolante e noterai la differenza.
#massimiliano12013-08-16 14:43lavoro esteticamente pulito che non compromette la grandezza del letto in mansarda. Complimenti
#francescolivieri2016-12-26 16:35Bel lavoro complimenti.io lho eseguito con il legno e delle griglie orientabili (4 testa,7 sul lato lungo e 5 dai piedi…) ed è comodissimo oltre che asciuga bene le pareti…noi abbiamo sostituito la truma con il planar 44D che costa 3 volte meno del webasto e va che è una meraviglia.e spinge bene…
#Gallizioli2017-02-21 12:52Io ho fatto passare il tubo negli armadietti in alto e non lo ho isolato, in questo modo riscardo anche un poco l'interno dei pensili.
