Da tempo seguivo i vari lavori pubblicati per agevolare con sistemi forzati la fuoriuscita dei vapori odorosi che si generano e ristagnano nella cassetta thetford c200 ed ho finalmente deciso di cimentarmi con questo lavoro cercando di apportare le mie piccole personalizzazioni. Anche mia moglie a dire il vero aveva sollecitato una soluzione visti i "pianti" a cui era sottoposta ogni volta che apriva al botola .....forse a causa di qualche mia esagerazione nell uso del disgregante.....ma quella dell abuso del liquido è una storia infinita senza soluzione. Veniamo a noi... tutti fatti bene i lavori che ho visto ma io ho ragionato su alcune cose: 1) Gli odori si devono espellere prima di aprire la botola e quindi non è utile collegare l'accensione della ventola al tasto dell'acqua o all'apertura della botola 2) Puo' sfuggire di spegnere la ventola se si posiziona il pulsante di accensione in un posto nascosto (come ho visto in molti lavori) 3) Sarebbe simpatico ed utile fare in modo che anche dopo lo spegnimento, la ventola continui a "lavorare " ancora un po'..... Mi sono fatto un paio di giri su ebay e ho cercato le due cose che mi servivano: 1) un tappo nuovo per la cassetta (euro 15...carissimo) 2) un TEMPORIZZATORE !!!!! (euro 7 con spedizione gratuita) il temporizzatore , o dimmer, è di quelli che servono per temporizzare le luci di cortesia delle auto....funzionale e minuscolo ( circa 3 cm in tutto) e mantiene attivo il circuito elettrico per 30/60 secondi dopo lo spegnimento, lavorando sul polo NEGATIVO del 12v Non essendo un genio nei circuiti elettrici, ho fatto vedere il dimmer ad EnricoGel che ha avallato l'utilizzo e cosi mi sono cimentato a provarlo prima sul "banco" come si dice, utilizzando un alimentatore a 12 v in disuso che avevo a casa e procedendo via via a fare le prove di funzionamento prima di iniziare ad applicare il tutto sul camper. Le foto 1 e 2 mostrano il temporizzatore o dimmer che segna 30 secondi ma nelle istruzioni precisa che va da 30 a 60 e nelle prove su banco la media è di circa 40/50 secondi

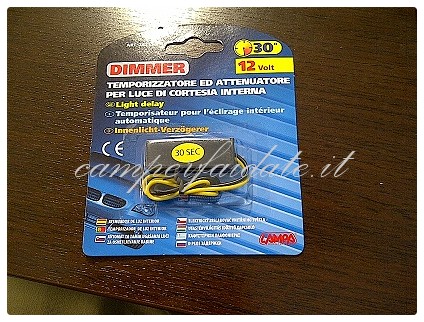

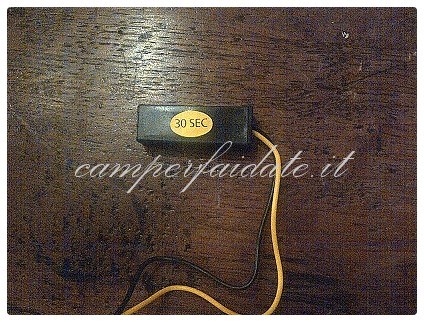

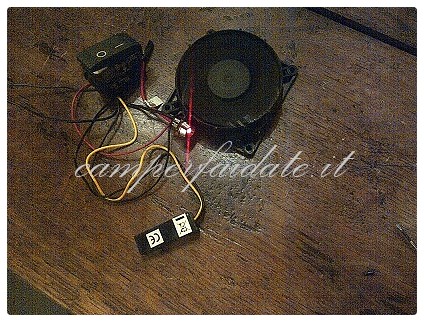

Le foto 3 e 4 mostrano le prime prove su banco: ho preso un tasto living che avevo in casa e che non sarà quello definitivo per il lavoro per il colore...(lo utilizzero' piu avanti per dell'altro questo....) e un led 12v che alla prima prova ho lasciato collegato al di fuori della pulsantiera. Le due foto mostrano la ventola in stato di riposo e accesa

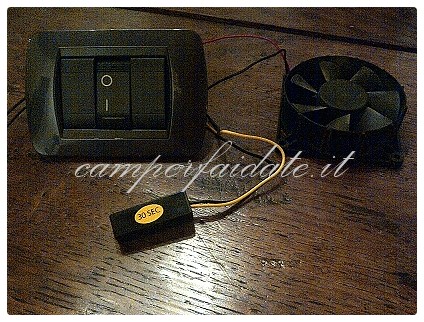

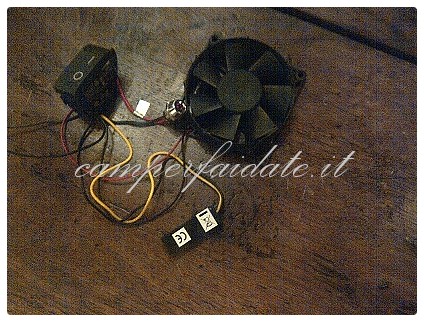

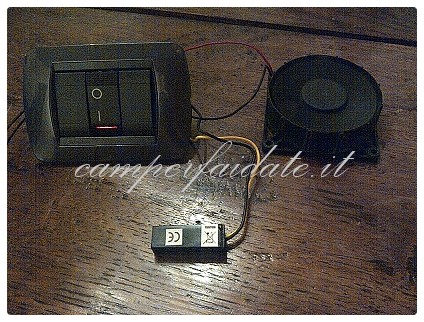

Le foto 5 e 6, mostrano la pulsantiera montata e il led smontato (ho tolto il bordo cromato) ed inserito nel vano predisposto nel tasto living. Anche in questo caso con la ventola in stato di riposo e accesa con il led che questa volta illumina il pulsante.

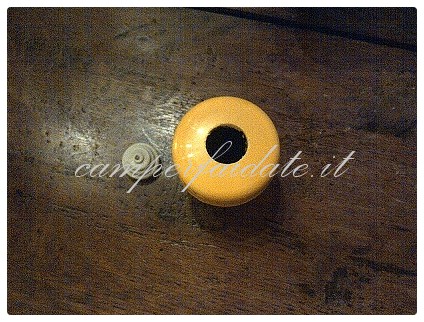

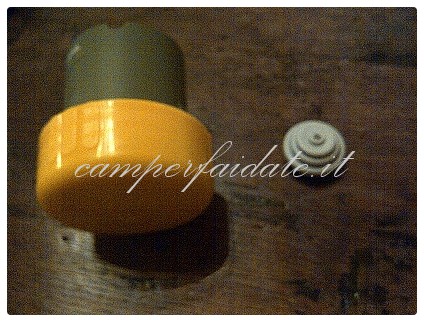

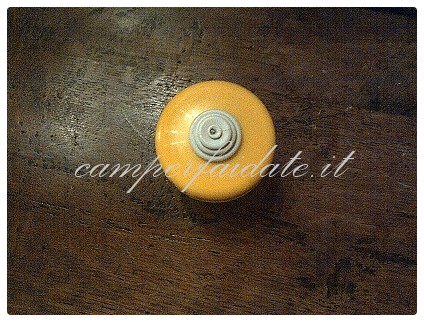

Le foto 7, 8 e 9 mostrano il tappo della cassetta che è stato forato con una comune fresetta da trapano e a cui ho incollato uno dei tappi che ho tolto da una scatoletta di derivazione elettrica che avevo in casa.

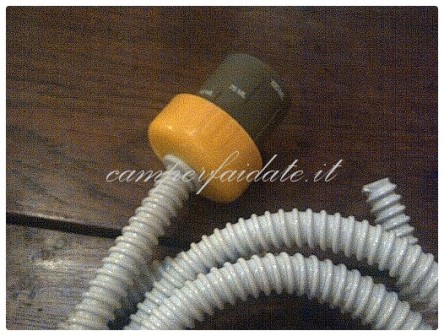

La foto 10 mostra il fissaggio del tappo al tubo che collegherà poi la cassetta alla ventolina.La ventolina l'ho invece recuperata dalle 3 che avevo tolto dalla griglia del frigo quando ho cambiato tutto il meccanismo di giro/aria (lavoro già pubblicato)
Le foto 11 e 12 mostrano quello che sarà il contenitore della scatolina e cioè una normale scatoletta di derivazione elettrica e la griglia di aereazione ( tutto preso alla brico)

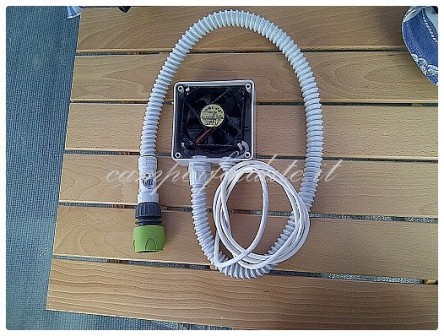

La foto 13 e 14 mostrano il sistema di collegamento del tubo lato cassetta e ventola. Per il momento utilizzero' un sistema a baionetta perche è necessario poter avvitare il tappo senza attorcigliare il tubo e quindi il sistema piu semplice è avvitare prima il tappo e collegare poi le due estremità dei tubi.
La foto 15 e 16 mostrano il foro nel termoformato fatto con la punta dell avvitatore e la posa del "castello" con il bottone On/Off per comandare la ventola
Al momento non ho ritenuto di togliere la normale pulsantiera della thetford e montare il tasto dell acqua e al spia sui due tappi ciechi perche piu avanti intendo modificare tutto il pannello e lo faro' successivamente portando tutto su una unica pulsantiera.

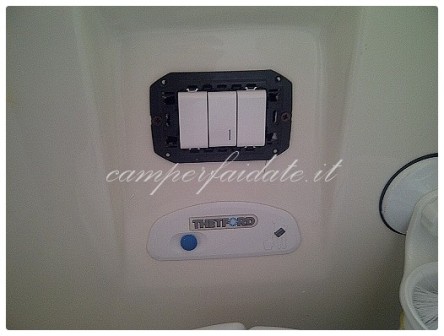

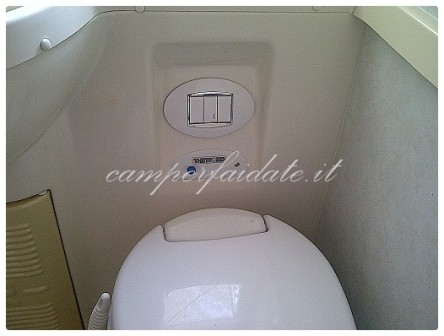

La foto 17 mostra il lavoro finito lato bagno con la mascherina di rifinitura bianca che ho preso appositamente.

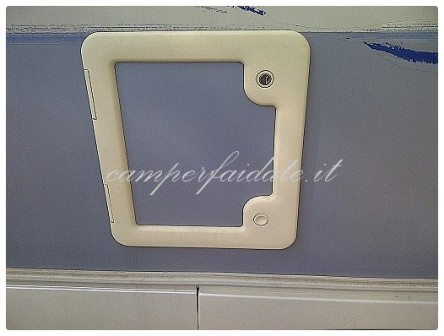

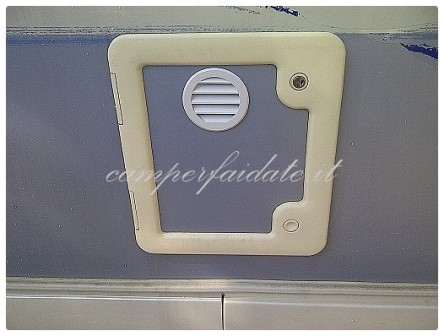

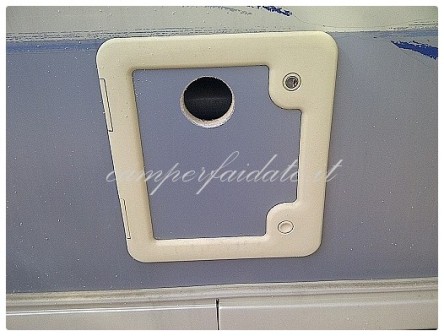

Le foto 18, 19 e 20 mostrano il foro sulla botola del vano cassetta e l'installazione della griglia che poi ho siliconato accuratamente. Per il foro ho usato uan fresa da trapano (di quelle con le varie lame per fare i fori di diverso diametro)

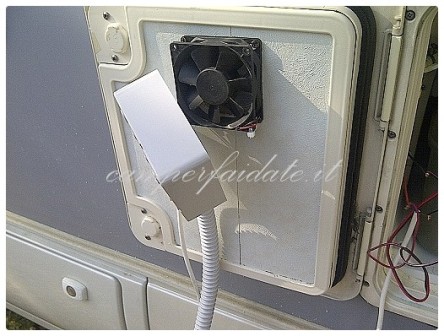

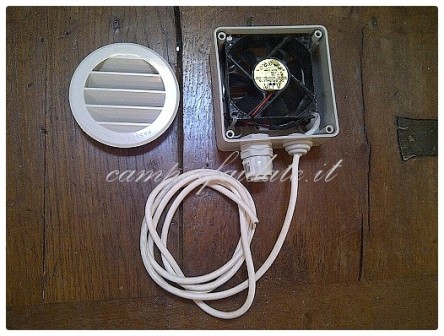

La foto 21 mostra l'assemblaggio delal ventola e della scatoletta ( anche questa siliconata successivamente) e la foto 22 mostra il lavoro finito.
Il tubo e i fili li ho fissati con degli appositi fermi e con delle fascette bianche Ora basta accendere la ventola qualche secondo prima di aprire la botola e dare tempo alla stessa di eliminare un po' di aria odorante e aver cura di spegnere il pulsante dopo aver chiuso la botola (il led rosso acceso lo ricorda puntualmente). La ventola lavorerà ancora un po' dopo lo spegnimento e anche il led si spegne dopo una trentina di secondi per confermare la fine del processo !!! Il tutto è provvisorio perche voglio cambiare il termoformato con il legno come sulle ultime serie del 677 e cosi poi la placa starà anche meglio dal punto di vista estetico e questa sarà un'altra puntata !!! A presto Massimo Righetti
 |
VENTOLA TEMPORIZZATA PER IL VANO CASSETTA WC
