ALLOGGIAMENTO RUOTA DI SCORTA INTERNO GARAGE

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva


leggi-faidate

L'esigenza nasce dalla razionalizzazione degli spazi, purtroppo la ruota di scorta non si può posizionare nel suo alloggiamento in quanto occupato dal 2° serbatoio, e dopo essere stata per 4 anni sul pavimento del garage, mi sono deciso a sistemarla spero in maniera definitiva. Ho pertanto verificato che l'unico punto dove poterla posizionare in verticale, e accanto al vano contenente la Combi.

bbbbbbb

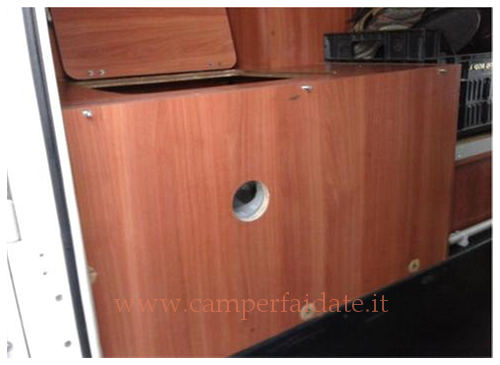

L'idea era quella di utilizzare un sistema a doppia piastra da ancorare alla parete della foto 1, una interna ed una esterna, alla quale fissare con un tirante filettato la ruota. 1) Avrei dovuto forare in opera, ma volevo evitare di fare "danno", in quanto dietro la parete passano i tubi dell'aria calda, come si può vedere sia dal foro predisposto per la bocchetta che dalla foto 2. Foto 1

piastra-portaruota-di-scorta-2-camperfaidate.it

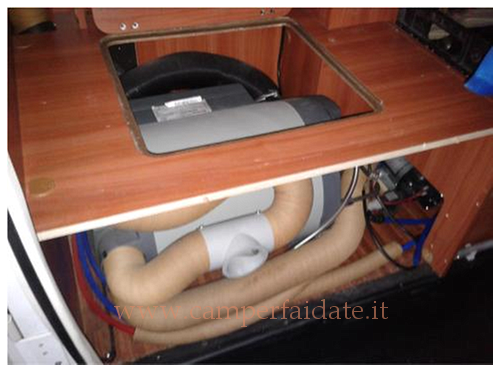

2) Ho proceduto con lo smontaggio della parete, e questo è quello che ho trovato. Foto 2

piastra-portaruota-di-scorta-3-camperfaidate.it

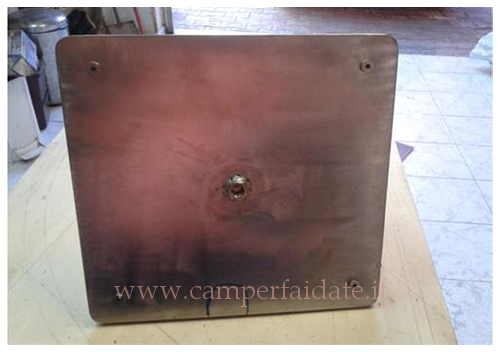

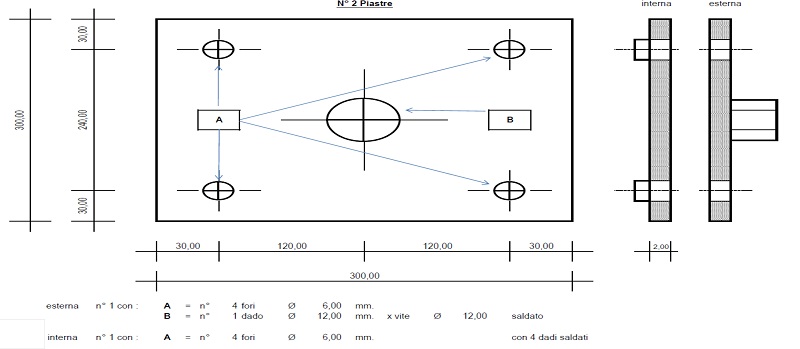

3) Queste sono le piastre Inox utilizzate, 300x300x2, la piastra esterna ha 4 fori passanti agli angoli e saldato a centro un dado da 12 mm., mentre la piastra interna in corrispondenza dei fori agli angoli, ha saldato 4 dadi da 5 mm.(vedi disegno sopra Foto 3 Foto 4

piastra-portaruota-di-scorta-4-camperfaidate.it

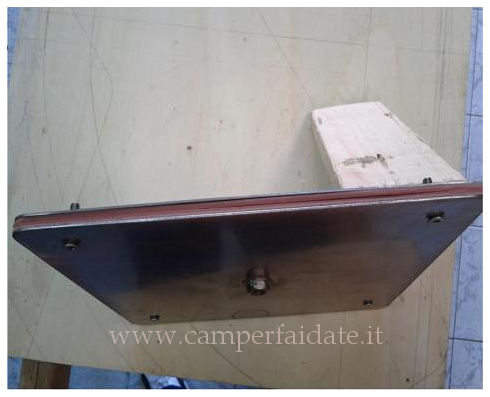

4) Dopo aver posizionato la piastra nella sua posizione finale, ho forato in corrispondenza dei 4 fori dopodiché ho segnato l'asola da ritagliare al fine di scoprire la vite di fissaggio a pavimento della parete.

Foto 5

piastra-portaruota-di-scorta-5-camperfaidate.it

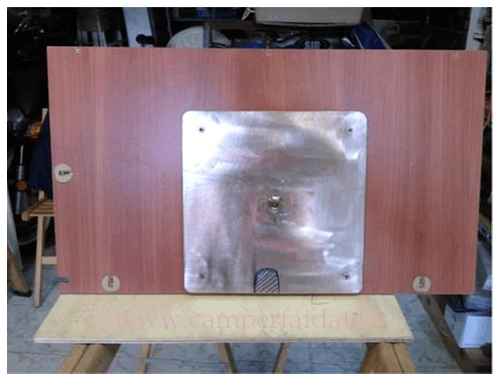

5) Come si vede dalla foto successiva, ho frapposto fra le piastre ed il legno, degli inserti di linoleum per evitare di rovinare la parete. Foto 6

piastra-portaruota-di-scorta-6-camperfaidate.it

6) Questo è il risultato finale Foto 7

piastra-portaruota-di-scorta-7-camperfaidate.it

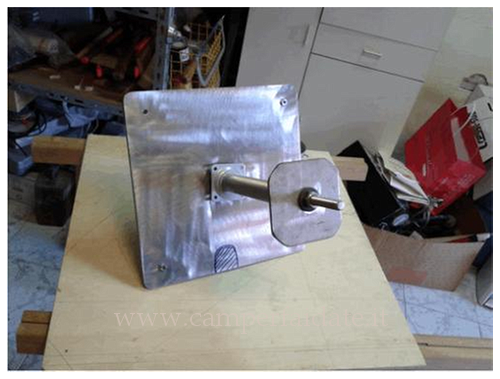

Foto 8

piastra-portaruota-di-scorta-8-camperfaidate.it

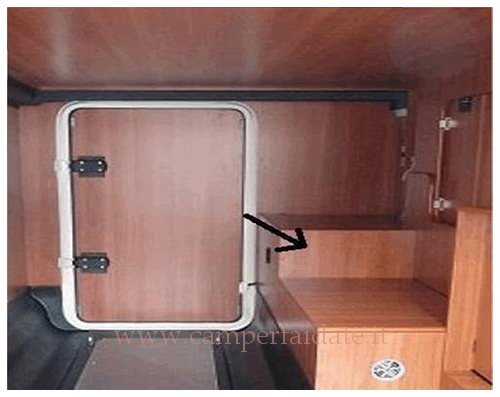

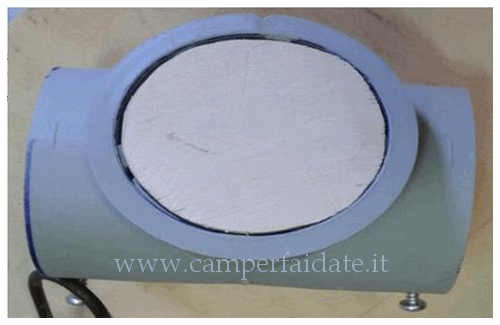

Inconvenienti riscontrati: a) il posizionamento ottimale della piastra, purtroppo ha fatto si che venisse coperto il foro relativo alla bocchetta di riscaldamento del garage, (foto 9), per cui ho preferito rinunciarvi, tappando la derivazione di uscita, in un secondo momento sposterò la bocchetta di areazione, in questa posizione (foto 10/11) Foto 9

 piastra-portaruota-di-scorta-9-camperfaidate.it

Foto 10

 piastra-portaruota-di-scorta-11-camperfaidate.it



 By Oscandu



alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #5 Orazio 2013-11-19 18:55
Questo fine settimana vedrai la 2^ parte relativa all'assemblaggio. Certamente la barra è provvisoria, verrà tagliata a misura e completata con un "tappo" filettato del diametro del centro cerchione in modo che lo centri e lo blocchi.

Ciao e grazie
0 #4 Luigi 2013-11-19 18:05
Ciao e complimenti per il progetto però credo che sia migliorabile. E' una mia fobia quindi non indispensabile ma io ho paura di tutto ciò che sporge da un piano, parlo della barra flettata che potrebbe essere pericolosa. Secondo me era meglio saldare un dado al posto della barra, lo so sarebbe più difficile il centraggio della barra e in più con la ruota in mano ma la sicurezza innanzituto.
-3 #3 bruno 2013-11-19 08:48
bravo, bel lavoro
0 #2 Orazio 2013-11-17 22:56
La prossima settimana la vedrai.
Grazie comunque.
-2 #1 CarloUgo46 2013-11-17 20:55
Ciao Oscandu, Lavoro ottimo, ma se nella foto che ai messo,
mettevi anche la ruota di scorta, potevo vedere meglio come stava, comunque il fissaggio e buono, complimenti e ciaooooo.. :-)
