UN SORVEGLIATO SPECIALE"il freno a mano"

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

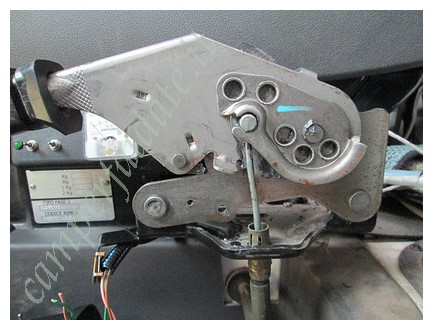

Tenere il freno sottocontrollo ,specialmente nei veicoli sprovvisti di segnalazione, è molto importante forse importantissimo ,non quando si parte ma quando si scende che il pericolo è in agguato.Lasciare il freno disinserito e il cambio a folle è un mix devastante , cosa che ho vissuto indirettamente quando un amico di viaggio nello scendere  conbino' le due cose su una strada in leggera pendenza.La fortuna, diciamo cosi, è stata dalla sua parte perchè il mezzo iniziando a scendere si  poggio' sul portabici del camper davanti senza procurarsi e procurare danni.La cosa ancora piu' grave che nel camper c'era la  moglie  e i due figi . Quello che mi ha spinto a cercre una soluzione a questo probabile pericolo  è stato  quando quest' anno al ritorno dalle vacanze ci siamo imbarcati a BAr destinazione Bari ,su questa tratta le navi non hanno il camping on board , durante la traversata  il mare mosso  e la preucccupazione di non aver inserito il freno a mano non mi hanno fatto dormire.La prima cosa che ho pensato nella realizzazione del disposito è stato quello che dovevo tenere sempre sottocontrollo il freno sia quando scendo e sia in  partenza . Una volta smontata la cuffia del freno a mano del mio ford 135 de 2006 ho ricavato una dima del supporto che doveva alloggiare i componenti ,la cosa è stata semplice perchè il freno è predisosto gia in fabbrica per ospitare qualche swict di segnalazione che non e stato montato su questo modello.
IMG 0091-camperfaidate

IMG 0081-camperfaidate

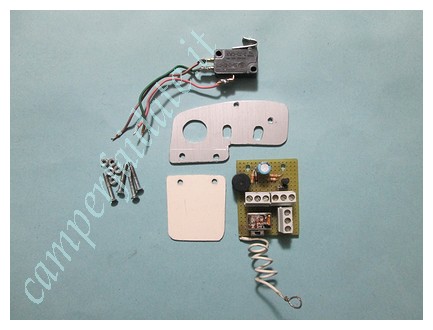

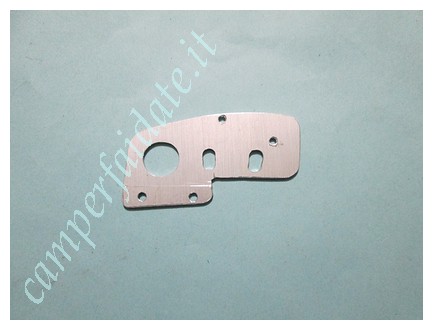

Supporto realizzato con un lamierino in allumino

IMG 0066-camperfaidate

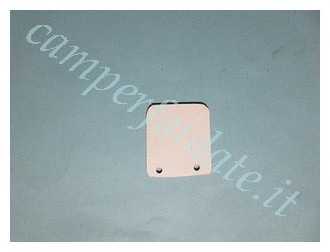

Prolunga del supporto realizzato in materiale plastico per protezione del circuito

IMG 0068-camperfaidate

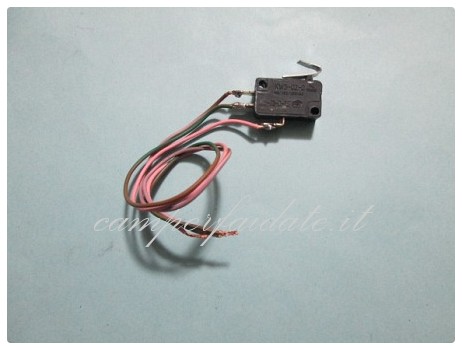

swicht con contatti normamente aperto e normalmente chiuso

2-Camperfaidate

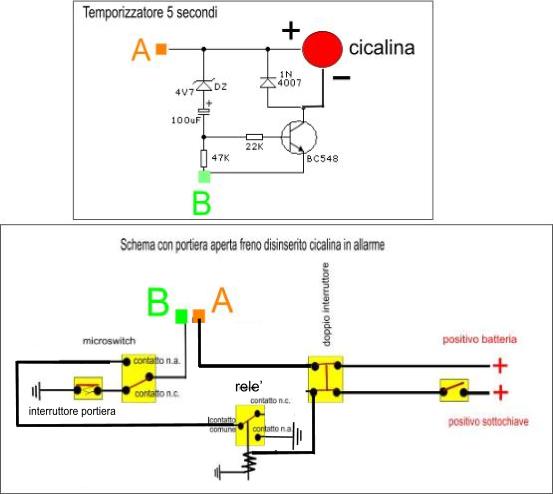

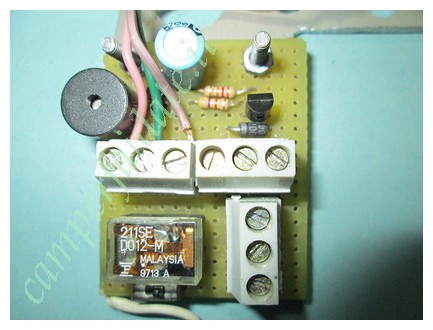

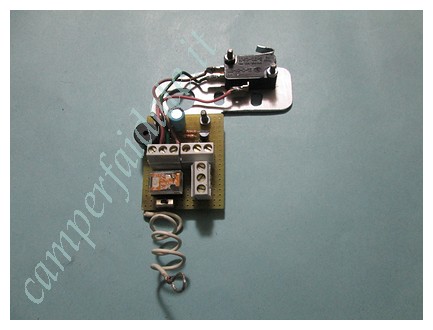

Il circuito chiamiamolo cosi  e semplicissimo ho  utilizzato come segnale il negativo del pulsante plafoniera portiera e il positivo sottochiave il tutto condito da un relè,  un semplicissimo  temporizzatore con cicalina  alcuni mammut da circuito stampato , tutto rigorosamente riciclato da vecchie schede,  saldato su una scheda mille fori

schema-temporizzato2

Volendo semplificare, ai contatti A e B puo essere collegata direttamente una cicalina  a 12 v rispettando la polarità A= poistivo    B= negativo

IMG 0074-camperfaidate

IMG 0069-camperfaidate

IMG 0073-camperfaidate

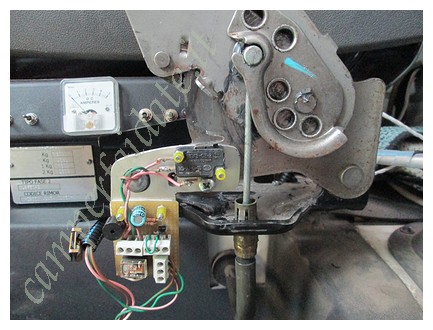

il dspositivo montato sul freno a mano con freno inserito

IMG 0084-camperfaidate

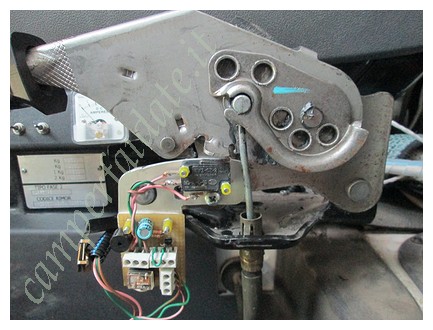

freno a mano disinserito

IMG 0086-camperfaidate

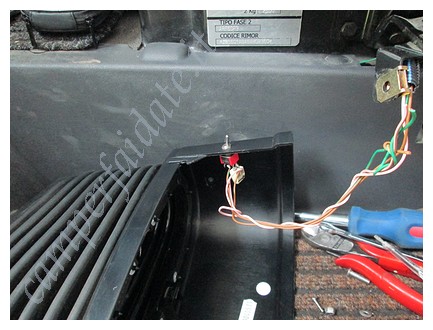

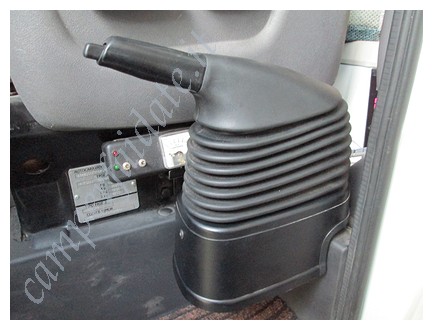

ho aggiunto ,forando la cuffia del freno, un doppio interruttore per togliere  l'alimentazione al circuito per escluderlo

IMG 0082-camperfaidate

Alla fine  quasi del lavoro ho pensato di inserire anche un allarme visivo utilizzando un led lampeggiante ,  e l'indispenzzabile resistenza da 1000 homm , portando ,con un piccolissimo filo,il negativo che alimenta la cicalina nella plafoniera.

IMG 0094-camperfaidate

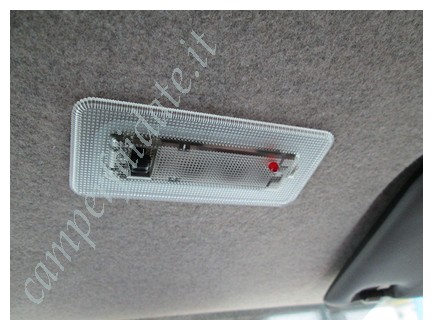

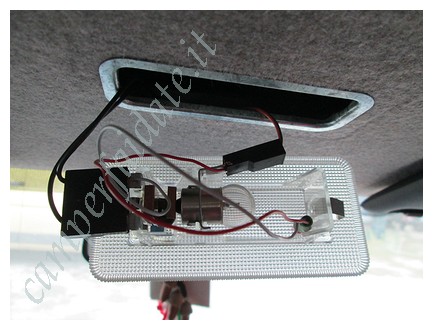

Il posto che ho ritenuto opportuno utilizzare per la semplicita è stata la plafoniera della cabina , forandola a misura del diametro del led

IMG 0093-camperfaidate

Adesso mi sento un poco piu' sicuro e tranquillo perchè quando scendo e non ho inserito il freno all'apertura della portiera , o quando parto ed ho il freno inserito, la cicalina suona per 5 secondi in modo decrescente avvissandomi in un modo molto discreto.Lunico neo del sistema  è che funziona anche con l'altra portiera (passeggero).
