PROGETTO PARABOLA MOTORIZZATA FAI DA TE

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Visite: 16875

Per prima cosa procurarsi il seguente materiale :una piastra di lamiera zincata circa 40 per 30 (quella che verrà poi incollata sul tetto) Il motore brandeggio per i movimenti della parabola ( lo troverete facilmente su ebay come motore brandeggio telecamera con una spesa di circa 60 /70 euro) Dei lamierini zincati che saranno utilizzati come prolunghe per i bracci che sosterranno la parabola Due scatole per impianti elettrici, in uno ci metteremo il trasformatore (24 volt a corrente alternata), un pulsante bipolare per togliere l’alimentazione, un fusibile di sicurezza (1,5 amp), nell’altra scatoletta (filocomando) ci mettiamo due interruttori per tapparelle (evitate quelli della ticino serie living, che ho usato io…. costano una cifra!!!! ). Una parabola da 60 (recuperata e modificata con una semplice cerniera, facendo così il modo che il braccio porta LNB possa essere ripiegato durante la chiusura della parabola) Fissare il motore sulla piastra utilizzando 4 bulloni da 8 millimetri in acciaio con dadi autobloccanti, togliere il supporto originale ( ricordo che il motore è nato come supporto per telecamera) e montare i lamierini modificati porta parabola,ricordatevi di aggiungere delle rondelle di gomma per evitare infiltrazioni di acqua nel motore

par1

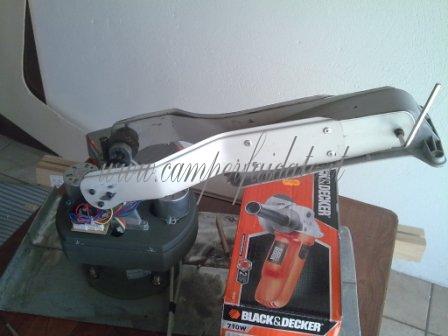

par2

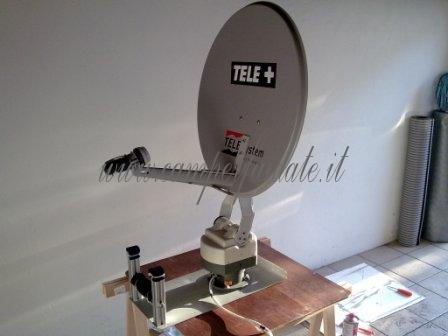

par3

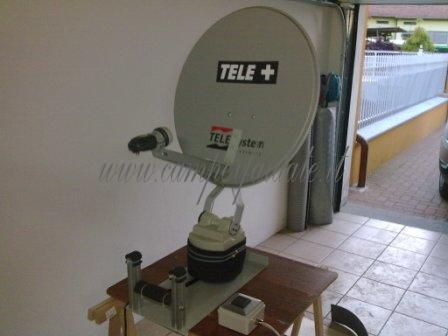

par4

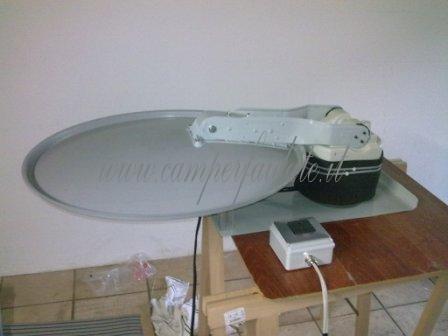

par5

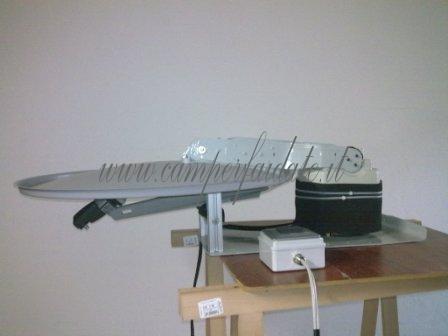

par6

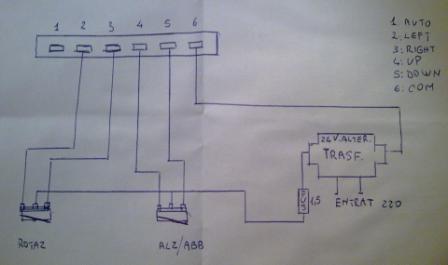

 Allego impianto elettrico.

SCHEMA

Tanti auguri, spero che il mio progetto vi sia stato utile. Fabio Bonetti



AVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #20 PAOLO68 2018-04-10 08:21
Ciao, qualcuno può aiutarmi a trovare un brandeggio, non riesco a trovarne disponibili.
Grazie
0 #19 xdream557 2013-04-12 21:19
Salve volevo solo chiedere se i fine corsa per alzare e abbassare lì ha tolti per poter abbassare completamente la parabola e inclinarla correttamente
0 #18 damper68 2012-08-06 18:33
quante rondelle da 50 esterno ha messe ?
0 #17 flaminio Feliziani 2010-11-23 19:36
domanda: perché non hai utilizzato un motore già a 12 v? questo potrebbe andar bene?
http://www.sicurex.eu/home/art1/0/10236/10230/WBPTZ---Brandeggio-rotore-per-telecamere---antenne---parabole--da-esterno---funzioni-pan-tilt--rotazione--e-alzo----12-VDC.html
ciao
Flaminio
0 #16 Fabio 2010-06-26 00:43
Ciao Kabura,
la velocità di rotazione e veramente perfetta molto lenta e precisa, invece quella di alzata è proprio molto molto lenta ( fin troppo ).
ciao
0 #15 Fabio 2010-06-26 00:36
Citazione DavideVR:
Ciao a tutti... se volete dei dettagli... molti dettagli leggete qua...

http://forum.camperonline.it/topic.asp?ARCHIVE=true&TOPIC_ID=72299&SearchTerms=low,cost

e anche qua...

http://forum.camperonline.it/topic.asp?TOPIC_ID=92230&SearchTerms=low,cost

Oh Fabio! potevi anche menzionare la fonte da dove ti sei ispirato!

Ciao

Davide se guardi sopra nei link trovi la fonte dove mi sono ispirato!!!!!
0 #14 Davide Comerlati 2010-06-25 18:51
Ciao a tutti... se volete dei dettagli... molti dettagli leggete qua...

http://forum.camperonline.it/topic.asp?ARCHIVE=true&TOPIC_ID=72299&SearchTerms=low,cost

e anche qua...

http://forum.camperonline.it/topic.asp?TOPIC_ID=92230&SearchTerms=low,cost

Oh Fabio! potevi anche menzionare la fonte da dove ti sei ispirato!

Ciao
0 #13 FRANCESCO 2010-06-25 12:15
per ciò che riguarda lla velocità di rotazione è adatta alla ricerca del segnale?
mi spiego meglio:quando devo orientare la parabola orizzontalmente per cercare il segnale fa moimenti abastanza lenti e precisi per cercare il segnale oppure è toppo veloce o scattosa?
grazie ancora per la disponibilità e per le utilissime info.
+1 #12 Fabio 2010-06-25 01:33
Si probabilmente è vero...io ho speso più o meno 160 euro,comunque non pensare che sia cosi facile trovarle a poco...quella da spendere meno è la giocamper (399 euro)e non è che sia così robusta!!! Riesci a trovare quella di base della giocamper usata, la serie di due o tre anni fa a 220 più il trasporto, che sinceramente non penso sia il massimo dell'affidabilità!!!
Il motore che ho usato dovrebbe in teoria essere in grado di gestire un peso di 25 chilogrammi (non intendo di certo collaudarlo), per quanto riguarda le vibrazioni, quando è chiusa l'intero peso della parabola è sostenuto dai due supporti in alluminio.
Comunque io intendo solo darvi un idea abbastanza economica per motorizzare una parabola, poi ognuno farà le dovute considerazioni......
0 #11 sbarleka 2010-06-24 10:33
e poi a conti fatti spendi al massimo 150 euro
-1 #10 sbarleka 2010-06-24 10:30
Citazione g_duca:
Dunque.... facciamo due righe di conti: 70 euro il motore, parabola, cavi, cavetti, interruttori, scatole, 2 euro di qa, cinque di la.... con 200 euro compri il kit già fatto, garanzia e tutto il resto. Senza nulla voler togliere alla genialità ed all'egregio aspetto estetico della tua realizzazione, la prima cosa che mi è venuta in mente se ingranaggi così "deboli", pensati per una telecamera, siano in grado di sopportare le sollecitazioni di una parabola aperta al vento che fa da vela, nonchè sopportare gli sbalzi termici estate/inverno e le vibrazioni del viaggio. IL gioco vale la candela?


Guarda che il kit già pronto parte da un minimo di 450 euro sapendo cercate in rete, e poi ne ho visto uno montato su un camper di un amico, aperto per dei controlli e ti vonfesso che apparentemente i motorini sembravano identici, il mio amico lo ha pagato montaggio e deco. 1300 eurazzi e non gli funziona bene.
0 #9 Fabrizio 2010-06-24 10:22
Dunque.... facciamo due righe di conti: 70 euro il motore, parabola, cavi, cavetti, interruttori, scatole, 2 euro di qa, cinque di la.... con 200 euro compri il kit già fatto, garanzia e tutto il resto. Senza nulla voler togliere alla genialità ed all'egregio aspetto estetico della tua realizzazione, la prima cosa che mi è venuta in mente se ingranaggi così "deboli", pensati per una telecamera, siano in grado di sopportare le sollecitazioni di una parabola aperta al vento che fa da vela, nonchè sopportare gli sbalzi termici estate/inverno e le vibrazioni del viaggio. IL gioco vale la candela?
+1 #8 Fabio 2010-06-23 01:37
Allora per la parte elettrica sinceramente non mi ricordo bene la potenza del trasformatore (220/24 volt Alternata), comunque nel motore c'è lo schema con assorbimento massimo,per cui anche se non ne sapete tanto ( come me) basta farlo vedere in un negozio di materiale elettrico e il gioco è fatto.Per il fusibile è da 1,5 AMP.
Provo ad allegarvi qualche Link utile tra cui quello di un negozio che vende motori anche dotati di telecomando (senza fili).

http://www.camperbox.it/forum/topic.asp?TOPIC_ID=1329

http://www.netvideostore.com/link010.php
0 #7 Fabio 2010-06-23 01:16
Ciao,
l'alzo e la rotazione e data da due motori separati che ci sono all'interno dell'unita centrale, questi sono comandati dai due interruttori a bilancere come dicevo nella descrizione, tipo quelli che si usano per le tapparelle motorizzate.
0 #6 Fabio 2010-06-23 01:06
Non capisco bene cosa intendi per custodia, comunque l'involucro dei due motori è compresa, tu devi solo applicare dei bracci supporto per la parabola(consiglio quella della TRIAX che a già il braccio pieghevole di serie),comunque se tu metti brandeggio 303 telecamera su ebay vedi come è fatto il motore.
0 #5 Fabio 2010-06-23 00:58
Ciao il motore lo trovi tranquillamente su ebay,comunque è il modello 303,motore brandeggio telecamera (nell'immagine lo vedrai con un supporto di alluminio sopra, che poi io ho tolto per aggiungere i bracci più lunghi)
0 #4 FRANCESCO 2010-06-22 20:40
bel lavoro però servono veramente dei dettagli soprattutto sulla parte elettrica collegamento trasformatore e fusibile .grazie
0 #3 sbarleka 2010-06-22 13:53
Ho visto vori modelli di motore per brandeggio, quale hai usato?
0 #2 luciano 2010-06-22 13:32
complimenti...qualche dettaglio in +?? per esempio, la custodia del motore è compresa nell'acqusto dello stesso??
0 #1 sbarleka 2010-06-22 10:28
Sicuramente funzionerà, ma una descrizione più dettagliata non sarebbe male, specialmente su come funziona l'alzo e la rotazione.Comunque
Complimenti
Pierpaolo
