ELEVATORE PROFESSIONALE PER PARABOLA

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

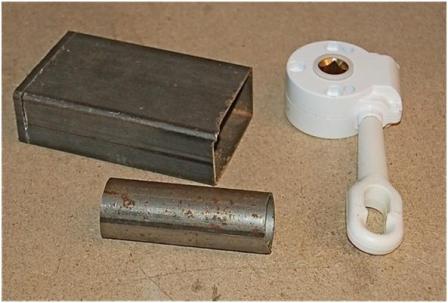

Se anche voi come me considerate che le antenne satellitari ad elevazione e puntamento manuale in commercio siano esageratamente care,considerato anche la scarsa tecnologia che adottano e, se avete una certa manualità, queste sono le indicazioni e consigli per poterne realizzare una da soli.Per prima cosa dovete procurarvi un arganello per tende da sole, su e-bay li vendono a 20 € comprese le spese di spedizione, dovete togliergli l’anello di plastica, vi resterà un moncone di metallo a sezione tonda al quale dovrete saldare un pezzo a sezione quadrata e poi dovete creargli un supporto. ( foto 1e 2)

Foto 1

Foto 2

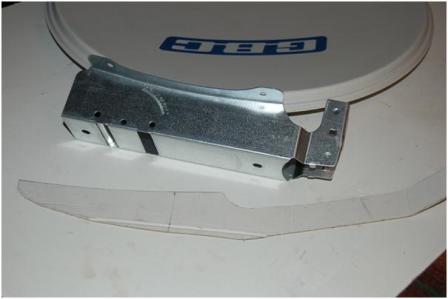

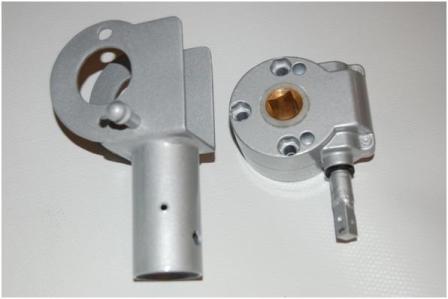

Procuratevi poi una parabola. Io ne ho presa una da 60 della GBC al costo di 23 € compreso di illuminatore. Montatela e prendete tutte le misure possibili ed immaginabili e in particolar modo dell’illuminatore che, dopo le modifiche dovrà trovarsi esattamente dove era prima. Al supporto,ridotto nelle sue dimensioni dovrete creare e fissare due staffe che andranno poi ad ancorarsi all’arganello.(foto 3 e 4)

Foto 3

Foto4

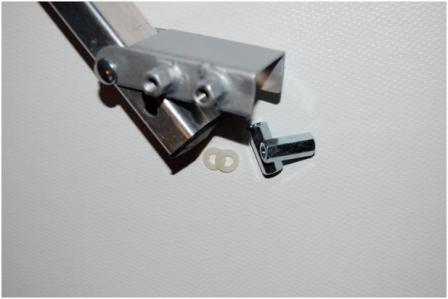

Create lo snodo dell’asta che regge l’illuminatore e ricordatevi nel montaggio di inserire due rondelle di teflon o plastica (foto 5)volendo potreste anche evitare tutto il lavoro per creare lo snodo acquistando una parabola della TRIAX che ne è già dotata.

Foto 5

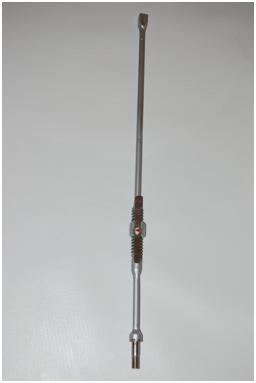

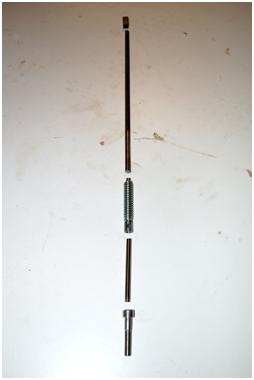

Per la realizzazione dell’asse che trasferisce la rotazione all’arganello prendete del tondino,a una estremità saldate un bullone a esagono interno e all’altra un pezzetto di tubo quadro e in mezzo il filetto di un morsetto*( foto 6 e 7)

Foto 6                                                                                    Foto 7

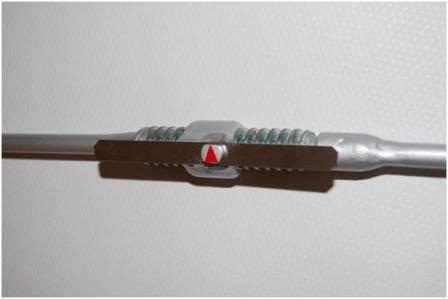

*Per realizzare il sistema per misurare l’elevazione della parabola ho sacrificato un morsetto(di fabbricazione cinese:pochi euro)poiché essendo il rapporto dell’arganello 1 a 11 mi bastano solo quattro giri di 360° per alzare la parabola e,se avessi utilizzato una barra filettata normale l’escursione prodotta sarebbe stata esigua (foto 8)

Foto 8

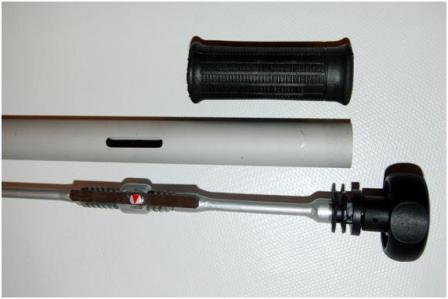

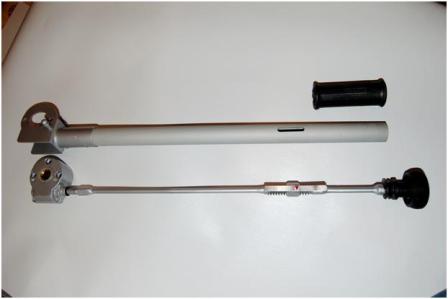

Ora dovete procurarvi il palo telescopico.Io ho preso quello da 50 e pagato 25,50 € e,con un po’ di pazienza dovete praticargli un intaglio dove andrà a scorrere la testa arrotondata del bullonino con l’indicatore rosso.Ora acquistate una volantina, un tappo(quelli delle gambe dei tavoli) da 3 cm.che dovrete forare al centro e una manopola,io l’ho presa in consorzio agrario(per le carriole)e che andranno poi montate come in foto 9 e 10

 Foto 9

Foto 10

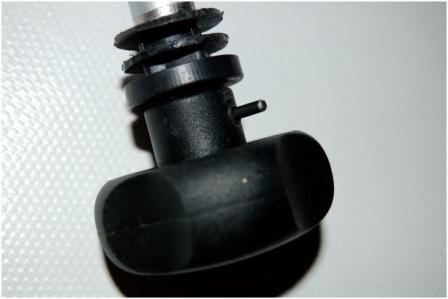

Una volta avvitata la volantina dovete fermarla con una spinetta facendo un foro passante,come spinetta ho usato  la parte senza intaglio di una vecchia punta di trapano ( foto 11)

Foto 11

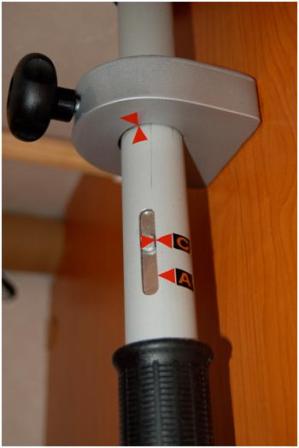

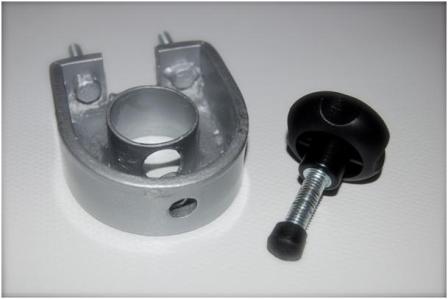

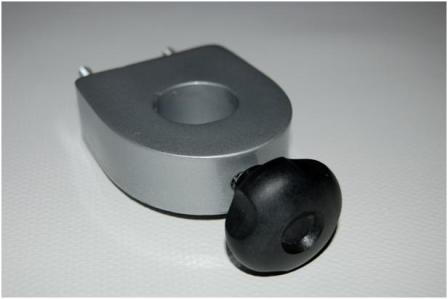

A questo punto dovete creare il morsetto che blocca la rotazione del palo, ma se volete potete evitarlo acquistando il palo anziché da 50 quello da 165 fornito questo si di morsetto ma dovrete sborsare circa 25 € in più (foto 12 e 13)

Foto 12

Foto 13

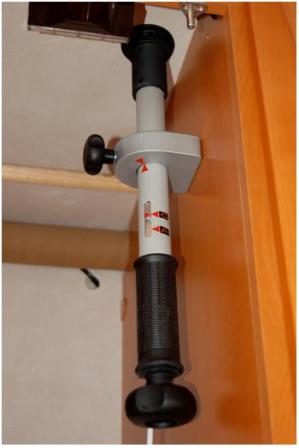

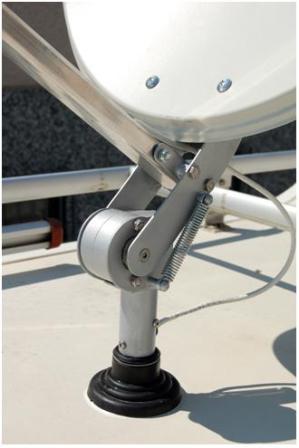

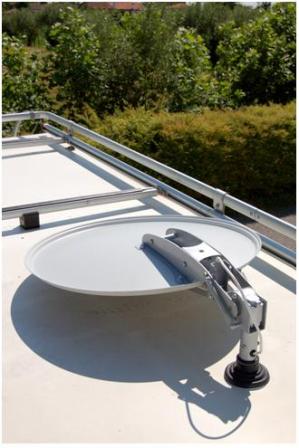

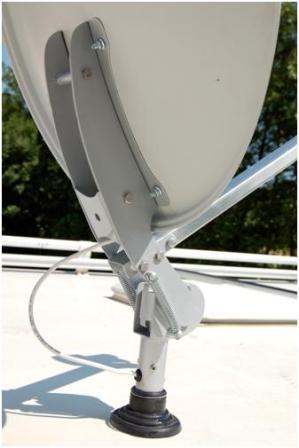

Bene ora montate una rotellina alla fine dell’asta che regge l’illuminatore,zincate a freddo,pitturate,assemblate il tutto,passando il cavo del segnale e la vostra antenna satellitare è pronta per essere montata sul tetto del vostro camper (foto  14  15  16  17  18  19)







le due molle a trazione che si vedono in foto le ho messe perché non essendo un arganello “di precisione”ha un piccolo gioco che però in cima alla parabola si traduce in un centimetro.il peso della parabola in acciaio l’avrebbe resa lo stesso stabile ma è sempre una vela e non ho voluto rischiare oscillazioni col vento sia nel puntamento che nella ricezione.

Arganello                  20,40 €Parabola                    23,00Palo                             25,50Volantina  grande     1,30Volantina piccola      1,10Tappo  0,50Molle                              2,00Rotellina                       2,30Morsetto                       6,50Bomboletta zinco       5,50                              Tot. 88,10

La “ferramenta”,la bulloneria e la pittura ce l’avevo già in casa ma in totale non dovreste superare i 100 € di spesa.Ultime cose:un po’ di pubblicità al sito non fa mai male e sono a vostra disposizione per chiarimenti .Buon lavoro, kilometri e divertimento a tutti.   A presto

BY: Giusto



Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #4 messina 2015-09-11 13:27
buongiorno salve

vorrei comprare tutti della parabola e tanti altri cioè tutti i prezzi che c'è.
(88,10 €)

Attendo la sua risposta urgente GRAZIE
0 #3 Antonio 2015-06-03 20:37
Chiedo scusa.
Ho costruito il tutto ma per non far entrare acqua cosa avete usato per accoppiare l'arganello al supporto?
0 #2 Roberto970 2012-04-18 18:34
Ciao hai fatto un gran bel lavoro...invidiabile davvero...vorrei farne uno come il tuo ma non ho proprio l'attrezzatura per fare il supporto dove infili dentro l'arganello e le staffe che sorreggono la parabola...puoi aiutarmi..spero tu legga presto la mia richiesta e se puoi scrivermi a.. io abito a Torino...Grazie Roberto
+2 #1 maurice74 2010-05-05 00:03
Ciao Giusto

grazie alla tua idea, ho fatto anch'io lo stesso, ma con qualche modifica.

Il risultato ottimo.
ora devo farla anche a mio cognato

ciao Pier
