SUPPORTO ANTENNA DIGITALE "ALVA"

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

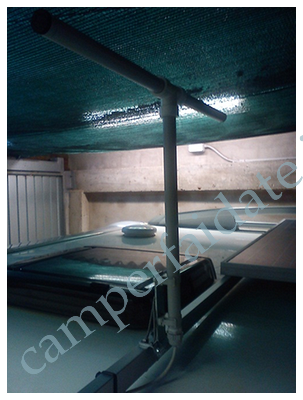

Seguendo le indicazioni dell'amico Alva, ho costruito l'antenna per digitale terrestre e pensando ad un modo semplice e pratico di istallazione e orientamento ho ideato questo sistema che permette l'apertura, la rotazione e la chiusura attraverso l'oblo piu vicino( che nel mio caso si trova sopra al letto alla Francese ).

supporto-antenna-digitale-alva-2-camperfaidate.it

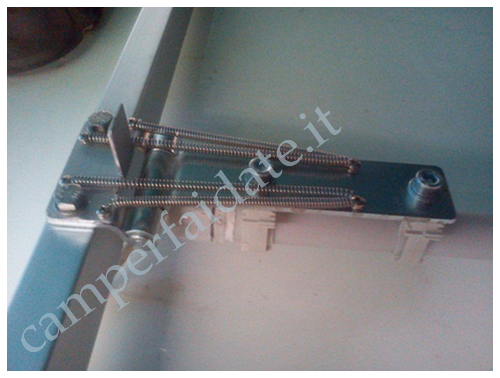

Si tratta di una cerniera acquistata in una ferramenta alla quale ho fissato 4 molle con viti autofilettanti e una squadrettina di alluminio che funge da fermo in alzata.

supporto-antenna-digitale-alva-4-camperfaidate.it

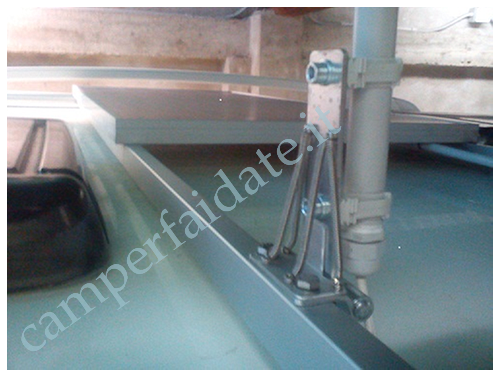

L'antenna è fissata alla cerniera con due supportini portatubo in plastica , che permettono la facile rotazione manuale agendo dall'oblò.

supporto-antenna-digitale-alva-1-camperfaidate.it

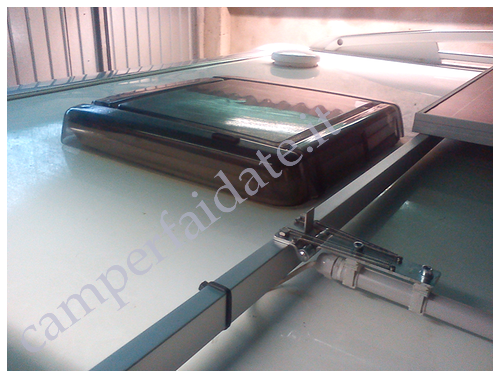

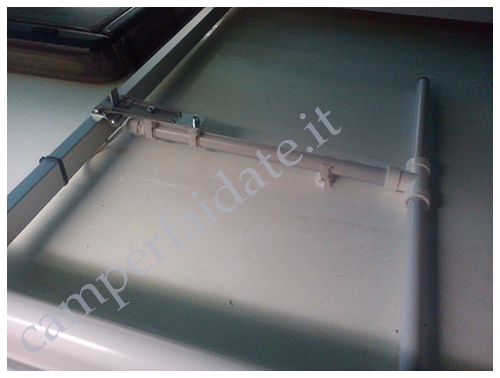

Un supporto l'ho fissato con del sikaflex al tetto per fissare l'antenna in viaggio.NB: l'ideale sarebbe far chiudere l'antenna reclinandola all'indietro; io l'ho fatta così in attesa di modificare la posizione della barra del portatutto spostandola dietro all'oblò.

supporto-antenna-digitale-alva-3-camperfaidate.it

supporto-antenna-digitale-alva-5-camperfaidate.it

Credo che le foto siano abbastanza esplicative, ma se ci fosse bisogno contattatemi pure.



By : Enrico
















AVVERTENZE



You have no rights to post comments

Commenti

0 #11 Giuseppe 2013-03-24 22:52
ciao renzo07, mi potresti indicare come realizzare questo tipo di biquad?
Se vuoi puoi inviarmi una mail a:
Grazie
0 #10 Francesco 2013-03-19 02:33
Ciao hai la possibilità di mandarmi delle foto di come hai posizionato le due antenne ? e poi come hai fatto la connessione con il computer e l'antenna? Ciao Franco
-----------------------------------
Non ho foto, l'antenna è collegata all'interno del router dopo aver scollegato la sua.
Il computer dall'altra parte dell'appartamento invece usa un ricevitore USB.
Dovendolo però spostare più lontano sto prendendo in considerazione un collegamento tramite rete elettrica.
0 #9 Franco 2013-03-18 19:33
Citazione jericho49:
Costruendo una biquad potresti lasciarla sempre alzata: è talmente piccola che quasi non oppone resistenza al vento.
Qui un vero tread sui dipoli:


forum.camperonline.it/topic.asp?TOPIC_ID=142991&whichpage=10&ARCHIVE=true&&

Questa la realizzazione:



Notare la grandezza rispetto al cavo TV.

Ciao hai la possibilità di mandarmi delle foto di come hai posizionato le due antenne ? e poi come hai fatto la connessione con il computer e l'antenna? Ciao Franco
0 #8 bruno 2013-03-18 19:28
se a te va bene........
0 #7 Bisiac 2013-03-18 12:06
Citazione jericho49:
Costruendo una biquad potresti lasciarla sempre alzata: è talmente piccola che quasi non oppone resistenza al vento.
Qui un vero tread sui dipoli:


forum.camperonline.it/topic.asp?TOPIC_ID=142991&whichpage=10&ARCHIVE=true&&

Questa la realizzazione:



Notare la grandezza rispetto al cavo TV.

Hai ragione,ma dovrei comunque orientarla e quindi preferisco poterla anche chiudere.
Ciao,Enrico
0 #6 Bisiac 2013-03-18 12:02
Ciao.L'antenna è bloccata sul tetto con un supportino fermatubo fissato con sikaflex.
4a foto.
0 #5 SANDRO BIANCHI 2013-03-18 11:09
Ciao, scusa ma come sta ferma l'antenna durante il viaggio?
0 #4 Francesco 2013-03-18 02:22
Citazione Renzo07:
La biquad in foto e' per il wi-fi, 2.4Ghz, i lati sono di 3cm. Per un centrobanda di 600Mhz (digitale terrestre) i lati sono da circa 12cm. Ne ho fatta una per casa e va meglio del dipolo.
Ciao, Renzo.

---------------------------------------
Infatti ho messo il link dove si trovano le indicazioni di come fare quella per TV.... quella postata è per dare un'idea di come è costruita (quella come in foto la uso per il wifi)
0 #3 Renzo 2013-03-18 01:12
La biquad in foto e' per il wi-fi, 2.4Ghz, i lati sono di 3cm. Per un centrobanda di 600Mhz (digitale terrestre) i lati sono da circa 12cm. Ne ho fatta una per casa e va meglio del dipolo.
Ciao, Renzo.
0 #2 Francesco 2013-03-17 23:20
Costruendo una biquad potresti lasciarla sempre alzata: è talmente piccola che quasi non oppone resistenza al vento.
Qui un vero tread sui dipoli:


forum.camperonline.it/topic.asp?TOPIC_ID=142991&whichpage=10&ARCHIVE=true&&

Questa la realizzazione:



Notare la grandezza rispetto al cavo TV.
0 #1 giancarlo 2013-03-17 23:05
scusa, ma forse mi sono perso qualcosa. Mi puoi dare anche le indicazioni per la realizzazione dell'antenna.
grazie mille
