ALTRA PARABOLA MOTORIZZATA

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva


leggi-faidate

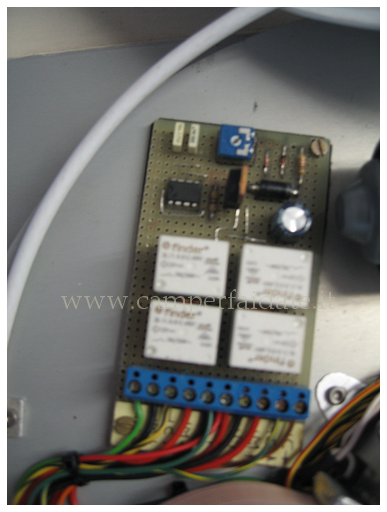

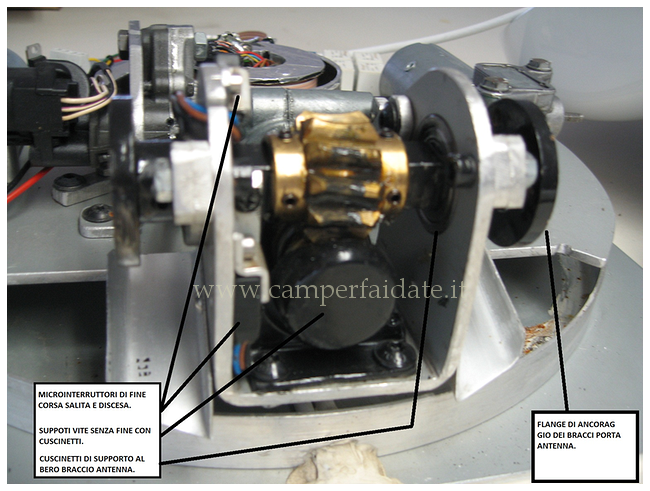

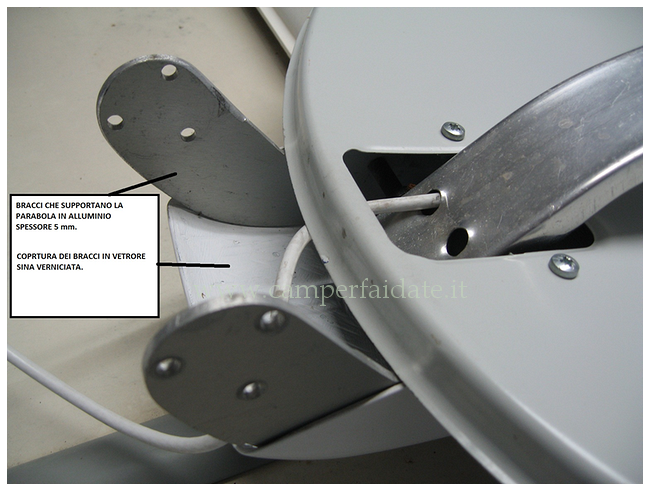

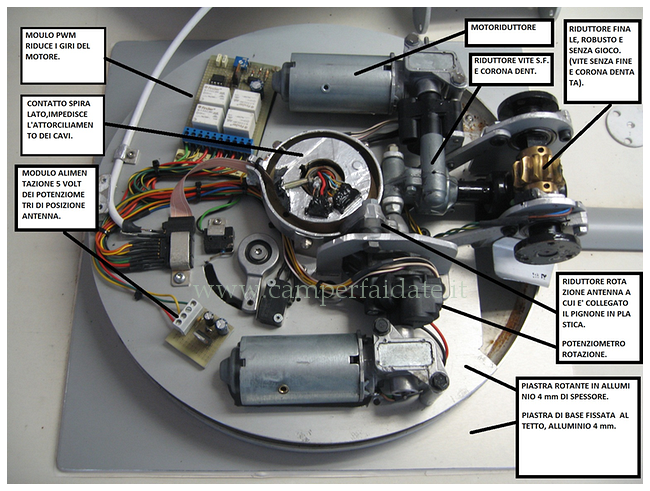

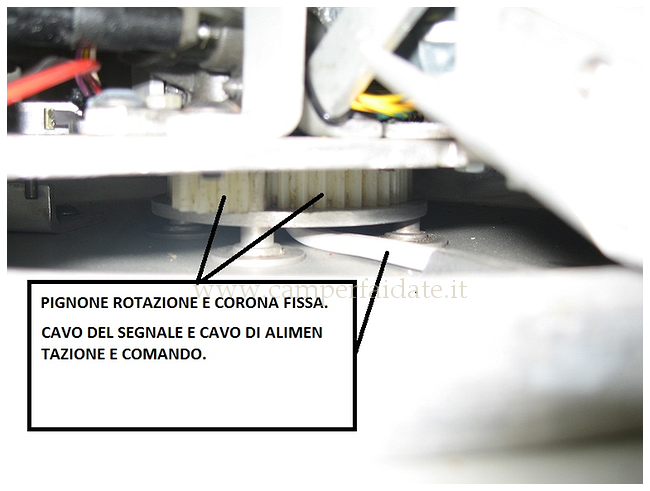

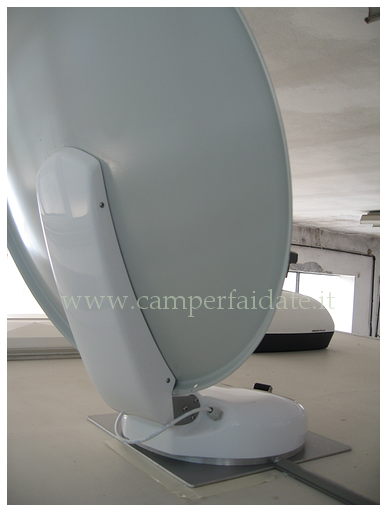

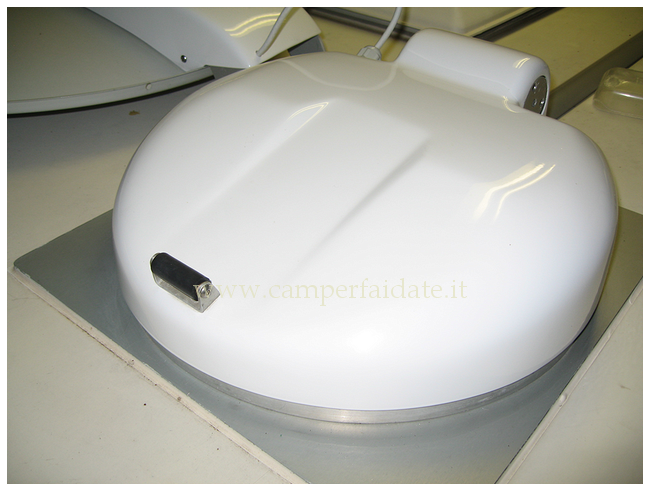

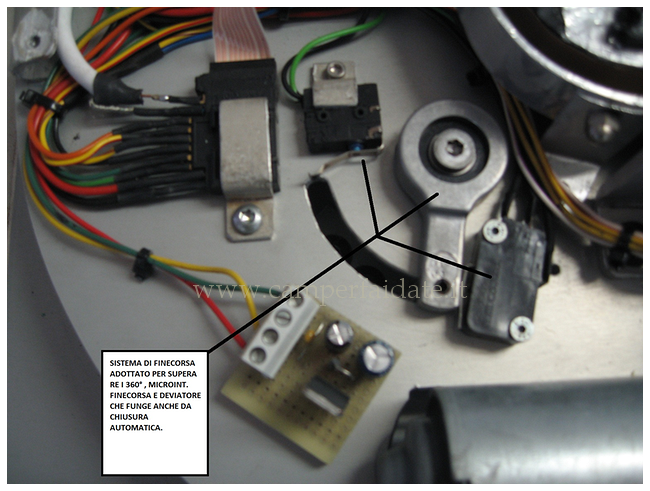

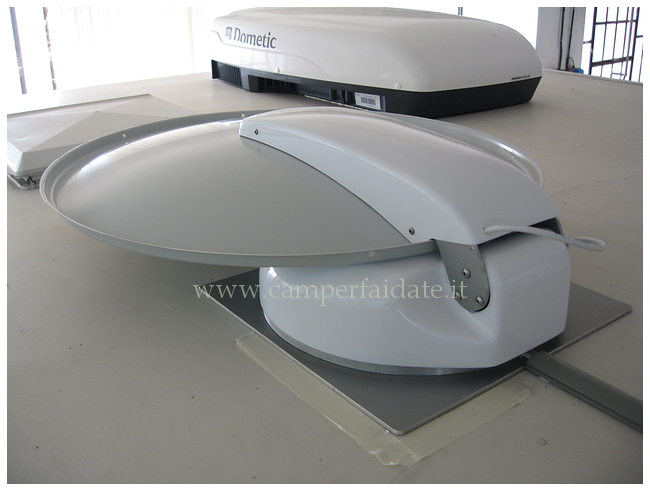

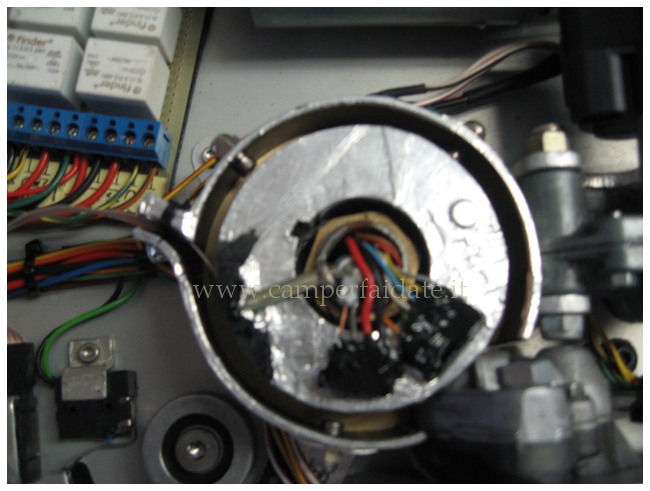

Salve a tutti, dopo tanto, ho trovato il tempo di pubblicare il mio lavoro di motorizzazione parabola.Spero di non annoiare , visto l'argomento abbastanza ritrito.Premetto che non e' un lavoro semplice e veloce, infatti ci ho dedicato un intero inverno di tempo libero! visto che dal web ho tratto molti spunti per costruirla, magari a qualcuno puo' essere utile. descrizione. Mi scuso per le poche foto, ma ho deciso di farle a lavori ultimati.Ho usato lamiera di alluminio di recupero da 5 mm per la base, la parte rotante sempre dello stesso materiale e' supportata da due cuscinetti a sfere radiali, per la rotazione ho recuperato ingranaggi in plastica di una vecchia minicar giocattolo,per le varie riduzioni ho usato quelle di sedili elettrici e piantone elettrico di vecchie automobili, la riduzione finale del sollevamento l'ho smontata dal meccanismo avvolgitore per tende da sole. I motori sono entrambi di regolazione volante elettrico di un'auto, quello di rotazione ho dovuto rallentarlo con un modulino di comando PWM (schema trovato sul web) nel quale ho alloggiato anche i rele' di comando dei motori. Per evitare l'attorcigliarsi dei cavi ho montato un contatto spiralato recuperato dal volante di un'auto che mi ha permesso la rotazione di 380°senza problemi di affidabilita'. Ho montato anche due potenziometri:uno sulla rotazione e l'altro sul sollevamento per poter sapere dove si trova il disco dall'interno del camper, alimentati da un piccolo regolatore a 5 volt e per "leggerli" ho usato due multimetri mini acquistati dai cinesi. Ho costruito due braccetti per il sostegno del disco ex novo, di dimensioni e ingombro adatti. Ho poi coperto i meccanismi e i bracci del disco con un cofano costruito su misura in vetroresina e verniciato. Per il comando ho usato uno joystick di regolazione specchi di un'auto, adattato e messo all'interno della scatola comandi assieme agli interruttori di accensione, ritorno a zero e dei multimetri di lettura posizione, il tutto cablato con cavo da antifurto 2x8. La parabola e' una triax con braccio pieghevole. Il tutto pesa circa 8 kg ed e' alto 18 cm, e totale assenza di giochi.

 parabola-motorizzata-faidate1-camperfaidate.it parabola-motorizzata-faidate2-camperfaidate.it

parabola-motorizzata-faidate3-camperfaidate.it

parabola-motorizzata-faidate5-camperfaidate.it

parabola-motorizzata-faidate4-camperfaidate.it

parabola-motorizzata-faidate6-camperfaidate.it

parabola-motorizzata-faidate7-camperfaidate.it

parabola-motorizzata-faidate8-camperfaidate.it

parabola-motorizzata-faidate9-camperfaidate.it

parabola-motorizzata-faidate10-camperfaidate.it

Saluti.


By Stefano

alt

altAVVERTENZE

You have no rights to post comments

Commenti

0 #22 davide 2015-03-29 20:37
Lavoro perfetto direi da brevettare.. davvero complimenti, Stefano forse tu puoi darmi info se non disturba.. ho una teleco Digital magic sat Ci automatica (tramite decoder) purtroppo ho dei problemi e vorrei poterla comandare con un pannellino comandi semplice alto vbasso dx sx il cavo motore ha 10 contatti di cui 3 di sezione tipo 1,2 tu come hai collegato i cavi dei comandi?

grazie Davide
0 #21 Mirko 2014-07-08 00:01
Scusa se rispondo solo adesso ma era da parecchio che non visitavo il sito.
E' proprio come dici, ho alimentato i potenziometri a 5 volt e settati i voltmetri per la lettura dei millivolt, in questo modo il campo di lettura e' piu' preciso. Ho ruotato i potnziometri in modo che a parabola chiusa mi dessero un valore medio di 250 mv poi ho eseguito la lettura alla massima corsa, e diviso la differenza in gradi, mi sono poi riportato tutti i valori di tensione accanto ai gradi, sulla stampa di un goniometro. ho incollato una piccola bussola al centro della stampa. Per il puntamento sollevo la parabola sempre a 273, controllo il mio cartoncino dove indica il SUD e faccio ruotare la parabola sulla tensione corrispondente.
Sembra complicato ma in realta' e' molto semplice ed efficace, quasi ogni volta accendo la tv e non servono regolazioni ulteriori.
Saluti.
0 #20 arutem 2014-05-18 02:23
Complimenti Stefano per la manualità e la perfezione della tua realizzazione' proprio un bel lavoro. Se posso vorrei chiederti un chiarimento tecnico sull'utilizzo dei potenziometri per la posizione parabola dall'interno.con i voltmetri rilevi la posizione in base ad un valore di tensione,esempio quello di alzata se indica 5 e al max se segna 2,5volt e a metà? Raf
0 #19 toty 2014-04-22 12:55
veramente un lavoro fatto coi c.....complimenti.
0 #18 Claudio 2014-04-21 23:46
Complimenti..uno dei migliori lavori che ho potuto vedere. Anch'io ne ho costruita una e posso capire il lavoro che c'è dietro! Complimenti ancora: Bravo! :-)
0 #17 Mirko 2014-04-21 20:54
Gentile lamarca, cio che posso consigliarti e' di rivolgerti ad un negozio di materiale elettronico nella tua zona, loro hanno tutti gli spinotti che servono e di ti possono consigliare la soluzione migliore!
ciao
0 #16 Mirko 2014-04-21 20:45
Citazione visea64:
par mi te a ghe compra, non credo che si possa arrivare a una realizzazione così perfetta con un " fai da te" ciao

Lo prendo come un complimento! (lavoro sulle automobili quindi sono avvantaggiato)
Saluti da un'altro veneto del 64!
0 #15 Giuseppe 2014-04-21 17:38
Gentile Stefano, complimenti per la parabola motorizzata.
Ti chiedo cortesemente sei puoi consigliarmi come fare un adattatore S-Video 6 poli femmina con usciata a tre jack rca. Avendo un Laika con un cavo predisposto per la retrocamera con attacchi mini connettore PS2 a sei poli,quindi devo collegarmi con apparati (monitor e retrocamere con uscita a tre jack. Almeno se c'è qualcuno che abbia già effettuato questo tipo di modifica.
si ringrazia ()
0 #14 andrea 2014-04-21 15:38
par mi te a ghe compra, non credo che si possa arrivare a una realizzazione così perfetta con un " fai da te" ciao
0 #13 Mirko 2014-04-19 19:33
Citazione Claudio M.:
Penso che sia un lavoro perfetto, pulito e non facile da realizzare da un fai da te!!! Complimenti,cercherò di copiarla

Grazie, se avrai bisogno di chiarimenti sono a disposizione.
0 #12 Gian Carlo 2014-04-19 14:26
Sono molto invidioso delle tue capacità, complimenti!
-1 #11 bruno 2014-04-18 18:46
complimenti bel lavoro da specializzati
0 #10 chausson26 2014-04-17 17:16
Penso che sia un lavoro perfetto, pulito e non facile da realizzare da un fai da te!!! Complimenti,cercherò di copiarla
0 #9 livingstone 2014-04-15 13:40
Un lavoro come questo tende a intimidire ed a lasciare senza parole chi lo guarda tanto è complesso e ben realizzato !!! .........complimenti .......Buona Pasqua a tutti !!!
0 #8 Mirko 2014-04-14 23:17
Per Arky Bugio
Grazie per i complimenti.Ho scordato di scrivere che la parabola funziona molto bene,naturalmente il puntamento e' manuale assistito.
Buona pasqua a tutti.
0 #7 Massimiliano 2014-04-14 17:42
Perfetto, un lavoro da 10 e lode!!
0 #6 Lorenzo 2014-04-14 10:40
Veramente bravo!
Sia per il lavoro, che richiede competenze in vari settori, che per la pazienza e costanza nella realizzazione e infine anche per la documentazione del lavoro
+1 #5 Alessio La Rosa 2014-04-14 01:06
Se anche non dovesse funzionare è talmente bella che va bene lo stesso.
10 con lode
+2 #4 mauro 2014-04-13 23:55
Sembra vera! :D
+1 #3 stefano 2014-04-13 23:34
Accidenti, ottimo lavoro, veramente!
Devo dire che raramente si incontrano persone che hanno tutte queste conoscenze, dalla meccanica all'elettronica, ma anche lavori con la vetroresina, e la conoscenza di componenti automotive.
Continua pure a deliziarci con le tue future realizzazioni....
Ciao
0 #2 fabriroma 2014-04-13 23:10
Ciao mi permetto di intervenire, hai fatto un bel lavoro . Anche io ho fatto un lavoro simile ma ho usato gli ingranaggi gia esisteni spuntando tutti i comandi dei motori e li ho collegati tramite un apricancello doppio co movimento comandato a pulsante con telecomando, mi metto fuori dal mezzo e direziono la parabola vedendo le altre. Poi con satfinder mi metto preciso. Il telecomando e molto comodo costo 30 euro online su ebay
0 #1 Francesco 2014-04-13 22:52
:-) Complimenti Stefano, hai fatto un bel lavoro molto pulito e ben fatto, tale da sembrare una parabola acquistata e montata.
Bravo.
