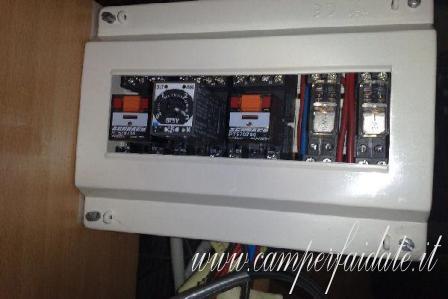

MATERIALI

DESCRIZIONE REFERENZA QUANTITA'

--------------------------------------------------------------------------------------------------------------------------

Temporizzatore Multi. 230 VAC GT5Y-2SN3 IZUMI 1

Relé 4 Cir. 230 VAC PT570730 SCHRACK 2

Relé 2 Cir. 12 VDC TRM-2803 ISKRA 2

Zoccolo Relé TRP 2/4 Cir. ES15/4N ISKRA 2

Zoccolo Relé TRM 2 Cir. ES-50 ISKRA 2

Scatola Dist. Super 6 Elemen. 621 SOLERA 1

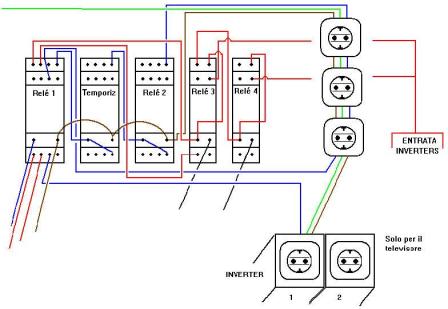

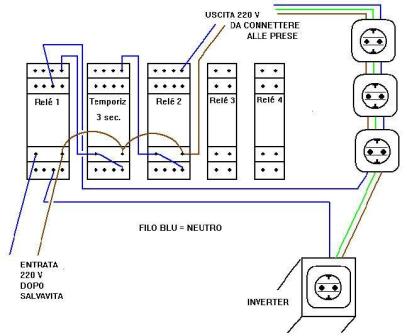

LINEA 220

Filo verde/giallo ESCE da dopo il salvavita e va diretto alle prese.

Filo marrone ESCE da dopo salvavita e ENTRA nel Relé 1 in COIL A1 (13) fare il ponte con

Temporizzatore in COIL A1 (13) fare il ponte con Relé 2 in COIL A1 (13) USCITA filo marrone ed ENTRA prese.

Filo blu (Neutro) ESCE da salvavita ed ENTRA nel Relé 1 in COIL A2 (14)

ESCE da NO (5/14) ed ENTRA net Temporizzatore in COIL A2 (14) fare il ponte con COM (11/9)

ESCE da NO (5/14)

ENTRA nel Relé 2 in COIL A2 (14) fare il ponte con COM (11/9)

ESCE da NO (5/14) ed ENTRA nelle prese.

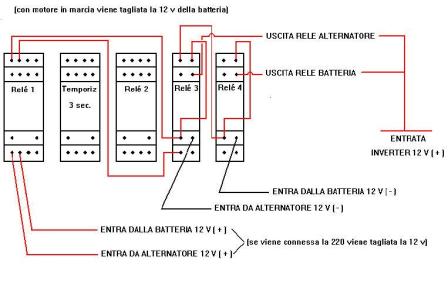

LINEA 12

- Batteria Supplementare

- Alternatore (la linea che esce dall'alternatore é irregolare sia per continuitá che per

voltaggio, io ho preso la linea dell'accendisigari di 180 W)

Filo nero ESCE dalla batteria ed ENTRA nel Relé 4 in COIL A1

Filo nero ESCE dall' alternatore ed ENTRA nel Relé 3 in COIL A1

Filo rosso ESCE dalla batteria ed ENTRA nel Relé 1 in COM (31/11)

ESCE da NO (7/34) ed ENTRA nel Relé 3 in NC (22)

ESCE da COM (21) ed ENTRA nel Relé 4 in COIL A2 fare il ponte con COM (11)

ESCE da NO (14) ed ENTRA nel positivo dell' inverter.

Filo rosso ESCE dall'alternatore ed ENTRA nel Relé 1 in COM (12/41)

ESCE da NO (8/44) ed ENTRA nel Relé 3 in COIL A2 fare il ponte con COM (11)

ESCE da NO (14) ed ENTRA nel positivo dell' inverter.

POSSIBILI CIRCOSTANZE

===========================

*************************************************************************************

Motore spento. NO 220 V esterna.

Prese con corrente proveniente dall' inverter alimentato dalla batteria supplementare.

*************************************************************************************

Motore acceso. NO 220 V esterna.

Viene tagliata l'alimentazione della batteria.

Prese con corrente proveniente dall' inverter alimentato dall' alternatore.

*************************************************************************************

Motore spento , SI 220 V esterna.

Viene tagliata l' alimentazione della batteria.

Viene tagliato il filo neutro della 220 V dell' inverter che porta alle prese.

Attesa di 3 secondi (temporizzatore)

Prese con corrente proveniente da 220 V esterna.

*************************************************************************************

Motore acceso, SI 220 V ersterna.

Viene tagliata l' alimentazione dall'alternatore.

Viene tagliato il filo neutro della 220 V dell' inverter che porta alle prese.

Attesa di 3 secondi (temporizzatore)

Prese con corrente proveniente da 220 V esterna.

*************************************************************************************

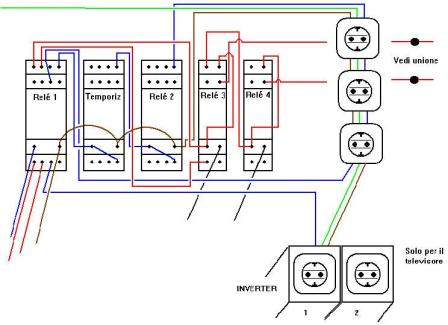

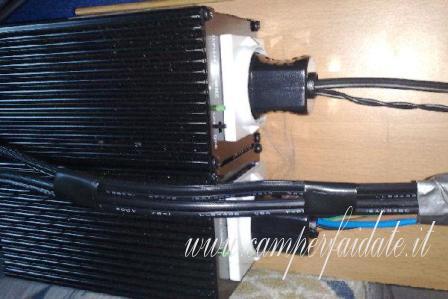

Nello stesso momento che ho preparato il circuito ho aggiunto alcuni accorgimenti nella mia

istallazione a causa di adoperare due inverters (150 W cada uno)

MATERIALI

============

Interrutore Apri/Chiudi recupero di un Fiat 500 2

Portafusibili da incassare 2

Micro leds 220 v (disponevo di questi ) 2

Presa per 12 V 180 W da incasso (tipo accendisigari) 1

Gli inverters che ho sono provvisti di: interruttore di accensione

led di controllo

fusibile nella spina

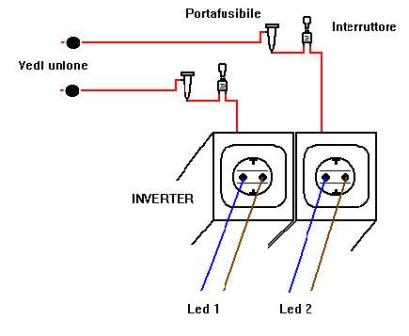

Sul filo rosso che porta i 12 V dell' inverter ho messo un portafusibile da incasso, poi ho messo un interruttore.

Sull' inverter ho messo l'interruttore originale in ON

Le funzioni dell' interruttore verranno cosí mantenute e potró utilizzare i due inverters individualmente oppure insieme.

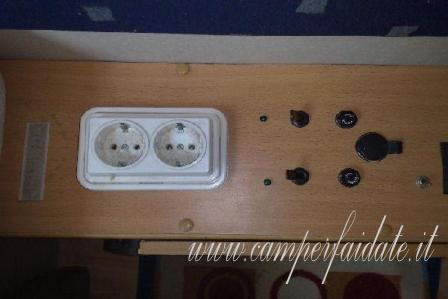

Led di controllo: li ho connessi all' USCITA 220 V

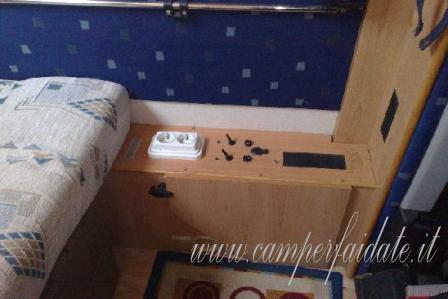

Il primo inverter porta la 220 V alle prese.

Il secondo inverter solo é per alimentare la Televisione

La presa estra di 12 V collegata direttamente alla batteria supplementare.

Un super salutone dal vostro amico, e buon cammino a tutti
