CONTROLLO BATTERIE DALLA CABINA GUIDA

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva

Dettagli
Visite: 7076

Prendendo spunto dalla realizzazione di Redalf64 “UN VOLTMETRO PER DUE” ho preso la decisione di installare anche sul mio camper un sistema analogo.

Materiale:

1.      Voltmetro digitale acquistato su e-bay al costo di 7€ circa.

2.      Un interruttore a due vie 2€

3.      Cavo elettrico 6 metri 3€

4.      2 porta fusibili 2 €

Ho effettuato l’intaglio nella plastica appena sopra la plafoniera della cabina del Ford Transit, poi ho tirato due cavi direttamente dalle batteria poste rispettivamente sotto i sedili anteriori (lato guida motore, lato passeggero cellula). A circa 5 cm dal morsetto delle batterie ho interposto sui cavi un porta fusibili con relativo fusibile.I due cavi arrivano ad un interruttore a due vie uscendo poi in un solo cavo che alimenta il voltmetro.Posizionando l’interruttore verso destra si ha la lettura della batteria motore, verso sinistra la batteria servizi, portando l’interruttore in centro si spegne il sistema.

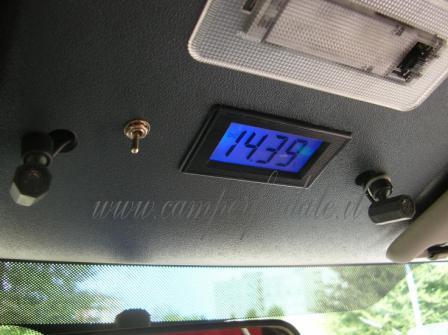

vol1

vol2

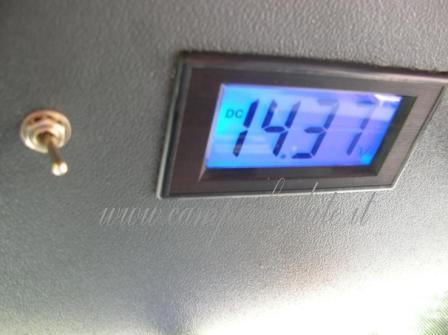

vol3


Saluti Mario



alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

-1 #8 ciro 2013-09-06 01:25
Ciao Potrebbe interessare la seguente tabella
v 12.90 = 99 %
v 12.50 = 70 %
v 12.06 = 50 %
v 11.42 = 10 %
al di sopra del 12.99 la batteria è carica, consiglio di non arrivare al 30 %
Ciao a Tutti
0 #7 Alberto Burchi 2011-02-05 10:27
ho comprato anche io il voltmetro. Ha 4 cavi: alimentazione e lettura. posso attaccare tutti sulla batteria da leggere oppure avrò una lettura falsata? Devo dividere le due linee?
0 #6 Simone 2010-09-14 12:59
Citazione klaw:
Scusate la domanda : come si fa a capire dai Volt quando la batteria à scarica?
Grazie


Ciao, quando la batteria servizi arriva ai 12V siamo quasi al limite. A 11,8V è praticamente scarica e bisogna ricaricarla per non comprometterne l'utilizzo futuro. :-*
0 #5 Paolo 2010-09-13 19:34
Scusate la domanda : come si fa a capire dai Volt quando la batteria à scarica?
Grazie
0 #4 Mario 2010-09-13 00:01
Vai su ebay e ricerca voltmetro digitale.
Ne vengono fuori un centinaio.
Ciao Mario
0 #3 Max Righetti 2010-09-12 22:09
bel lavoro e funzionale.
sono anche io un ebayer e mi sembra poco euro con la spedizione...se pubblichi il link verifichiamo.
io ho gia preso quello classico da camper e l ho pagato un po di piu ma richiama tutti gli altri accessori e cosi la linea è un po piu professionale.
Mi sembra 20 euro era il costo
bravo in ogni caso
Max
0 #2 antonio 2010-09-12 20:55
:-) Complimenti ottimo lavoro
Saluti
0 #1 Simone 2010-09-12 20:50
Bello, complimenti.
Ma 7 euro con spese spedizioni? mi dai il link? Grazie. 8)
