ALLOGGIO BATTERIA SUPPLEMENTARE

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Visite: 4868

Ciao a tutti,finalmente sono riuscito a scaricare le foto dal telefono e posso presentarvi il mio terzo lavoro…questo lavoro l’ho realizzato nel 2010…giugno luglio… e finalmente ho potuto sfruttare in pieno le potenzialità del mio camper, un icaro 5 su turbodaily 35/12,avendo il frigo/congelatore a compressore, ho bisogno di molta energia e di alcuni accumulatori… ma sull’iveco non c’è posto utile allo scopo… l’ho creato io sotto il sedile passeggero modificando il supporto dello stesso

bat01

bat02

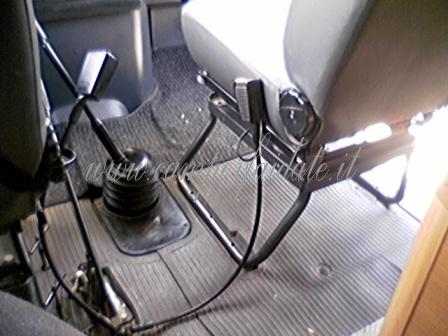

Questo è il sedile in origine… molto spazio sprecato

bat03

bat04

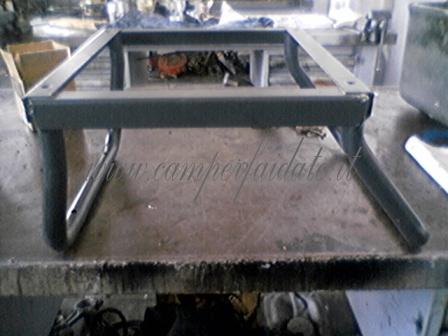

E questo è il supporto del sedile che ho eliminato perché mi è stato più facile costruirne uno nuovo che modificarlo

bat05

bat06

bat07

bat08

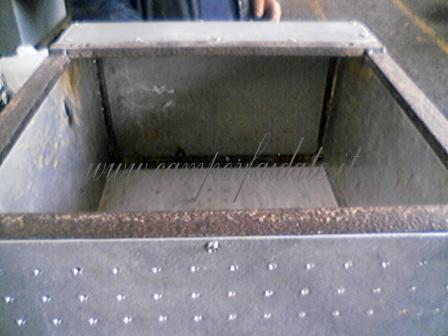

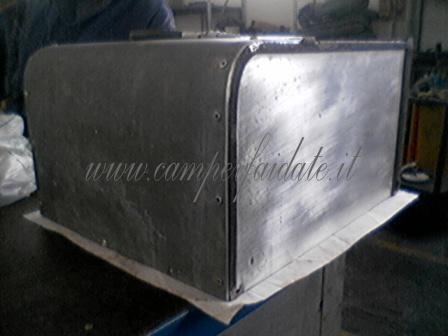

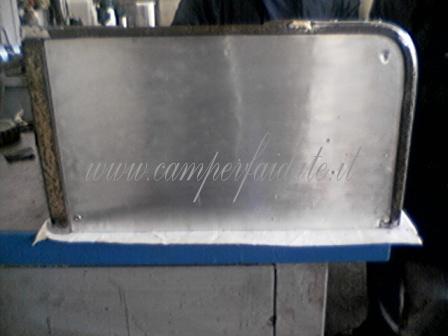

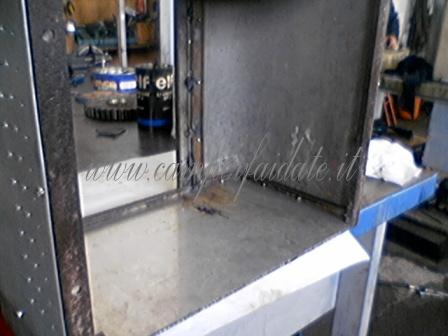

Per realizzare la struttura portante ho usato del profilato ad U 20mmx10mm in ferro, la pennellatura laterale in fogli di zinco e alluminio alveolato da 8mm per limitarne il peso.

bat10

bat11

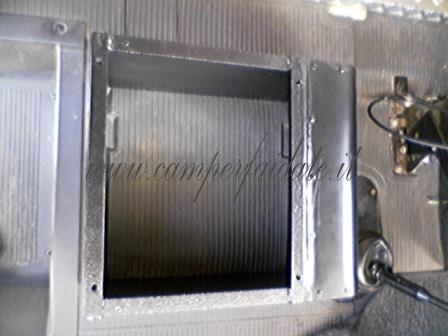

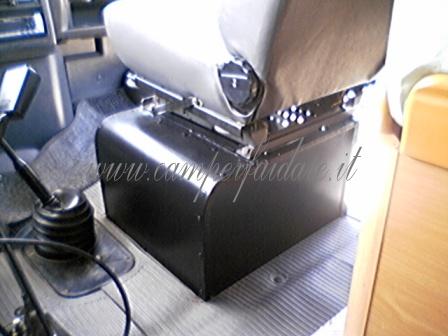

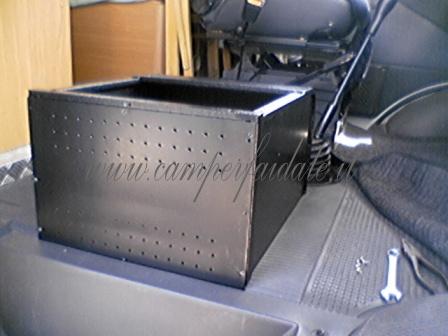

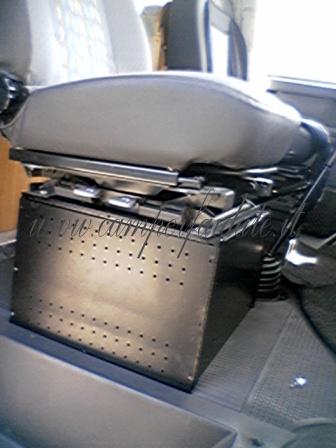

All’interno di questo vano trovano posto agevolmente ben due batterie al gel da 100, il pannello laterale è facilmente asportabile, unico neo è che non si può lavorare direttamente sulle batterie poichè l’altezza supera di pochi centimetri quella delle batterie… io mi sto organizzando con dei cavi abbastanza lunghi per connettere le batterie supplementari…questo perché non ho voluto portare troppo in alto il sedile rispetto a quello di giuda.

bat12

bat09

Ho dovuto impiegare ben 50 ore di lavoro È stata la prima volta che mi sono cimentato con lavori in ferro… difetti di progettazione e realizzazione a parte ho cercato di fare del mio meglio Spero vi possa essere utile

Buona strada Salvatore


alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #10 carmine 2011-10-14 23:58
ottimo ma in ferro io lo userei piu come mini cassaforte che come portabatterie per 2 motivi uno eventuale corto , 2 con batterie ad acido eventuali gas te li respiri ben bene
0 #9 ciro 2011-03-30 16:50
Bravo !!!
Allora gran bel lavoro ;-)
0 #8 Massimo 2011-03-30 12:51
... infatti sono stato costretto ad istallare due costosissime batterie al gel...
0 #7 ciro 2011-03-29 17:01
Non vorrei crearti problemi, ma se hai installato batterie al piombo, con i vapori di acido solforico che ti ritrovi in cella come la metti???? :sigh: ...OCCHIO...
0 #6 massimo 2011-03-26 08:50
il vano che hai creato fossi in te lo userei come cassaforte ottimo lavoro bravo :roll:
0 #5 Massimo 2011-03-24 21:10
praticamente sto rifacendo tutto l'impianto elettrico a 12v. Ho da poco montato due pannelli da 100W cadauno per sopperire al consumo del frigo... avevo previsto due batteri ma da prove fatte ne basta una (l'altra la monterò ugualmente). per il fissaggio c'è un perno che attraverso una piastra spinge in giù le batterie ma si possono usare anche delle cinghie... l'ho messa solo per scrupolo le batterie pesano n'accidenti e sulla gomma non si muovono.
comunque ricorda di isolare bene sempre i poli e di inserire subito sul polo positivo un fusibile da 30A per ogni batteria.
ciao e... correggi i miei difetti
0 #4 Massimo 2011-03-24 21:10
praticamente sto rifacendo tutto l'impianto elettrico a 12v. Ho da poco montato due pannelli da 100W cadauno per sopperire al consumo del frigo... avevo previsto due batteri ma da prove fatte ne basta una (l'altra la monterò ugualmente). per il fissaggio c'è un perno che attraverso una piastra spinge in giù le batterie ma si possono usare anche delle cinghie... l'ho messa solo per scrupolo le batterie pesano n'accidenti e sulla gomma non si muovono.
comunque ricorda di isolare bene sempre i poli e di inserire subito sul polo positivo un fusibile da 30A per ogni batteria.
ciao e... correggi i miei difetti
0 #3 tullio 2011-03-23 09:31
Independentemente dal risultato estetico , che puo piacere o no ,il lavoro trovo sia molto ben eseguito e se questo per te é solo l'inizio ..... complimenti chissa quanti bei lavori riuscirai a fare.
Continua cosi é davvero un piacere vedere con quanta passione ci si dedichi ai propri mezzi .Bravo davvero e buoni KM
0 #2 bruno 2011-03-23 09:27
a che cosa sono collegate le batterie nuove e come sono alimentate?
come sono fissate, hai fatto attenzione ai poli che con gli scossoni potrebbero toccare la massa? bravo Salvatore, hai fatto un ottimo lavoro intelligente, ho in mente di copiarti.
ciao bruno44
0 #1 Andrea 2011-03-21 20:36
Molto meglio adesso che prima...Bravo
