MONTAGGIO PANNELLO SOLARE SOLLEVABILE

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Visite: 7024
Ciao a tutti ,  per una facile manutenzione e la possibilita’ di pulire sotto al pannello ho realizzato due supporti incernierati da un lato.Come profilato ho utilizzato del profilato a elle da 40 x 40 x 1,5  costo 10 euro. Su ogni lato del pannello ho applicato due profilati , uno attaccato al pannello e l’altro con la base per essere incollato sul tetto del camper . Ho poi realizzato 4 fori negli angoli e da una parte ho messo delle viti con dadi autobloccanti e nell’altro lato due pomelli maschio / femmina , che smontandoli permettono di aprire il pannello a libro.Allego foto che chiariscono meglio l’ idea.  A lavoro ultimano assicuro che la struttura e’ veramente solida e funzionale.

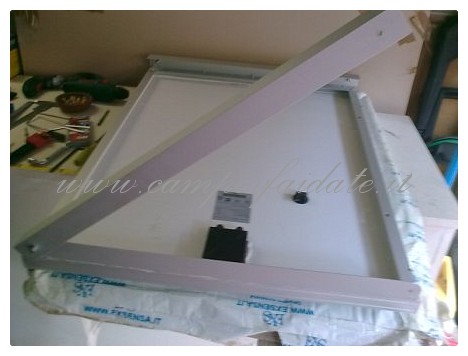

pan1-Camperfaidate

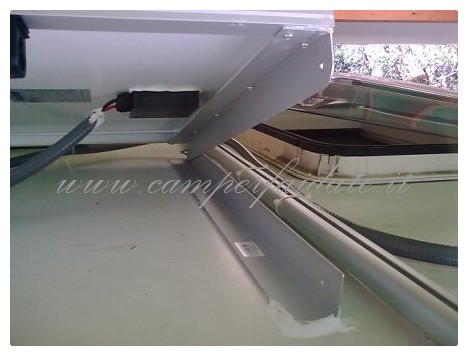

pan2-Camperfaidate

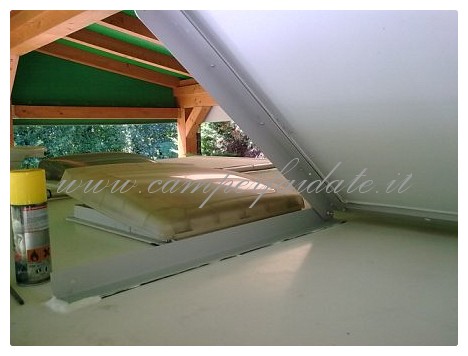

pan3-Camperfaidate

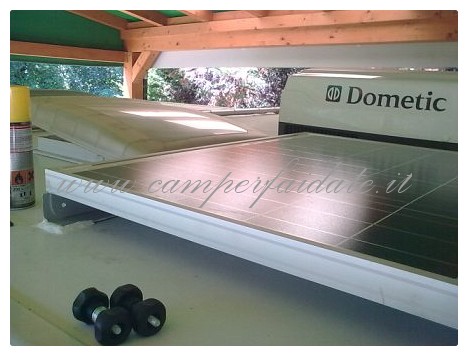

pan4-Camperfaidate

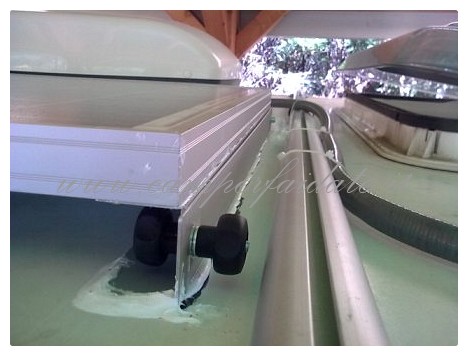

pan5-Camperfaidate

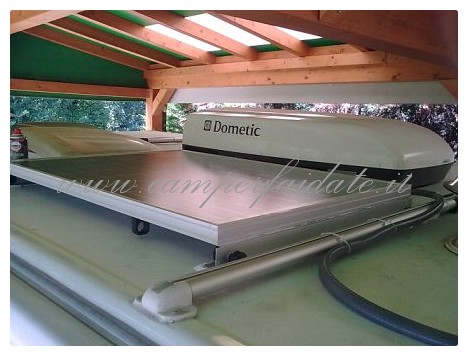

pan6-Camperfaidate

Un saluto e un buon viaggio a tutti.

By : Roli


AVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #18 daniele 2011-12-30 12:04
Citazione roli:
Citazione tarantino:
Citazione roli:
Citazione TRONY73:
Buon lavoro , volevo qualche in formazione sulla tettoia che da quello che si intravede sembra molto bella


E' anche questa di mia realizzazione , si tratta di una tettoia a doppia acqua, di 12 Mt.x 5Mt. coperta con telone da camion fatto realizzare su mio disegno.In questo modo il comune lo ha passato come gazebo!
Il tutto lo ho disegnato a CAD da cui ho poi rilevato le quote di tutti i particolari e li ho fatti fare in segheria. Chiaramente i tre travi principali di 12 Mt. li ho montati con l' aiuto di un camion gru di un amico , 400 Kg ognuno!!!!!.
ciao


ciao,

Ottimo lavoro ma quello che mi ha colpito è la tettoia puoi farmi avere tutti i dettagli via email, te ne sarei veramente grata, foto, misure di tutto quello che hai montato, travi di legno e telo da camion quest'ultimo dove lo hai acquistato?
ecco la mia email
grazie mille per la gentilezza
flo

Citazione tarantino:
Citazione roli:
Citazione TRONY73:
Buon lavoro , volevo qualche in formazione sulla tettoia che da quello che si intravede sembra molto bella


E' anche questa di mia realizzazione , si tratta di una tettoia a doppia acqua, di 12 Mt.x 5Mt. coperta con telone da camion fatto realizzare su mio disegno.In questo modo il comune lo ha passato come gazebo!
Il tutto lo ho disegnato a CAD da cui ho poi rilevato le quote di tutti i particolari e li ho fatti fare in segheria. Chiaramente i tre travi principali di 12 Mt. li ho montati con l' aiuto di un camion gru di un amico , 400 Kg ognuno!!!!!.
ciao


ciao,

Ottimo lavoro ma quello che mi ha colpito è la tettoia puoi farmi avere tutti i dettagli via email, te ne sarei veramente grata, foto, misure di tutto quello che hai montato, travi di legno e telo da camion quest'ultimo dove lo hai acquistato?
ecco la mia email
grazie mille per la gentilezza
flo



Salve a tutti , purtroppo ora non posso rispondervi ,sono fuori italia per lavoro, purtroppo mentre gli altri sono in ferie!! rientrero' a fine agosto ora sto scrivendo con cellulare , non facile , il progetto lo ho realizzato con cad 3D ,sul lavoro , chiaramente fuori orario di lavoro, quando rientro vedo cosa riesco a recuperare , ricordate pero' che e' un progetto 3D !! non facile da aprire.

ciao a tutti e buone ferie a voi che potete.

d

Ciao novità per la tettoia?
Buone feste
Trony73
0 #17 stefano 2011-07-27 15:41
Citazione tarantino:
Citazione roli:
Citazione TRONY73:
Buon lavoro , volevo qualche in formazione sulla tettoia che da quello che si intravede sembra molto bella


E' anche questa di mia realizzazione , si tratta di una tettoia a doppia acqua, di 12 Mt.x 5Mt. coperta con telone da camion fatto realizzare su mio disegno.In questo modo il comune lo ha passato come gazebo!
Il tutto lo ho disegnato a CAD da cui ho poi rilevato le quote di tutti i particolari e li ho fatti fare in segheria. Chiaramente i tre travi principali di 12 Mt. li ho montati con l' aiuto di un camion gru di un amico , 400 Kg ognuno!!!!!.
ciao


ciao,

Ottimo lavoro ma quello che mi ha colpito è la tettoia puoi farmi avere tutti i dettagli via email, te ne sarei veramente grata, foto, misure di tutto quello che hai montato, travi di legno e telo da camion quest'ultimo dove lo hai acquistato?
ecco la mia email
grazie mille per la gentilezza
flo

Citazione tarantino:
Citazione roli:
Citazione TRONY73:
Buon lavoro , volevo qualche in formazione sulla tettoia che da quello che si intravede sembra molto bella


E' anche questa di mia realizzazione , si tratta di una tettoia a doppia acqua, di 12 Mt.x 5Mt. coperta con telone da camion fatto realizzare su mio disegno.In questo modo il comune lo ha passato come gazebo!
Il tutto lo ho disegnato a CAD da cui ho poi rilevato le quote di tutti i particolari e li ho fatti fare in segheria. Chiaramente i tre travi principali di 12 Mt. li ho montati con l' aiuto di un camion gru di un amico , 400 Kg ognuno!!!!!.
ciao


ciao,

Ottimo lavoro ma quello che mi ha colpito è la tettoia puoi farmi avere tutti i dettagli via email, te ne sarei veramente grata, foto, misure di tutto quello che hai montato, travi di legno e telo da camion quest'ultimo dove lo hai acquistato?
ecco la mia email
grazie mille per la gentilezza
flo



Salve a tutti , purtroppo ora non posso rispondervi ,sono fuori italia per lavoro, purtroppo mentre gli altri sono in ferie!! rientrero' a fine agosto ora sto scrivendo con cellulare , non facile , il progetto lo ho realizzato con cad 3D ,sul lavoro , chiaramente fuori orario di lavoro, quando rientro vedo cosa riesco a recuperare , ricordate pero' che e' un progetto 3D !! non facile da aprire.

ciao a tutti e buone ferie a voi che potete.
0 #16 giorgio 2011-07-26 09:54
ciao roli , hai fatto un bel guaio con la foto dove si vede la tettoia; ora ti tocca progettarne tre( se non arrivano altre richieste), vedi mai che ti inizia un businnes! ciaoooooo :D
0 #15 mirco 2011-07-25 19:50
Bel lavoro (sul mio camper ne ho trovati due ma incollati al tetto!! Mi accontento) e ... bellissima tettoia. E' troppo se ti chiede anch'io tutti i dettagli?. Caffè pagato al primo incontro. Grazie. Filippo
l'email:
0 #14 rudi 2011-07-23 01:23
Si usa del silicone poliuretanico es. Sicaflex o Bultibond. Si pulisce prima con del solvente e prima si stacca il tetto ma non il silicone! Consiglio per rifinire di usare acqua e sapone
0 #13 flora 2011-07-22 09:51
Citazione roli:
Citazione TRONY73:
Buon lavoro , volevo qualche in formazione sulla tettoia che da quello che si intravede sembra molto bella


E' anche questa di mia realizzazione , si tratta di una tettoia a doppia acqua, di 12 Mt.x 5Mt. coperta con telone da camion fatto realizzare su mio disegno.In questo modo il comune lo ha passato come gazebo!
Il tutto lo ho disegnato a CAD da cui ho poi rilevato le quote di tutti i particolari e li ho fatti fare in segheria. Chiaramente i tre travi principali di 12 Mt. li ho montati con l' aiuto di un camion gru di un amico , 400 Kg ognuno!!!!!.
ciao


ciao,

Ottimo lavoro ma quello che mi ha colpito è la tettoia puoi farmi avere tutti i dettagli via email, te ne sarei veramente grata, foto, misure di tutto quello che hai montato, travi di legno e telo da camion quest'ultimo dove lo hai acquistato?
ecco la mia email
grazie mille per la gentilezza
flo
0 #12 daniele 2011-07-19 22:33
Si POTREBBE AVERE QUALCHE FOTO E IL DISEGNO CAD. GraZIE.
0 #11 stefano 2011-07-19 16:37
Citazione TRONY73:
Buon lavoro , volevo qualche in formazione sulla tettoia che da quello che si intravede sembra molto bella


E' anche questa di mia realizzazione , si tratta di una tettoia a doppia acqua, di 12 Mt.x 5Mt. coperta con telone da camion fatto realizzare su mio disegno.In questo modo il comune lo ha passato come gazebo!
Il tutto lo ho disegnato a CAD da cui ho poi rilevato le quote di tutti i particolari e li ho fatti fare in segheria. Chiaramente i tre travi principali di 12 Mt. li ho montati con l' aiuto di un camion gru di un amico , 400 Kg ognuno!!!!!.
ciao
0 #10 stefano 2011-07-19 16:02
Citazione gino:
Bel lavoro....forse dovresti isolare dall' umidità la connessione dei cavi....a lungo andare si ossidano e ti possono sare preoblemi....
A me è già successo..... :sad:

Altra buona valutazione. Provvedero. Grazie
0 #9 stefano 2011-07-19 16:01
Citazione salruocco:
Incollato???? :o scusa la mia ignoranza ma che colla hai utilizzato? è sicuro come sistema di assemblaggio? con il tempo non ha problemi di tenuta?

Se usi SIKA nessun problema. Assicurato.
ciao
0 #8 Simone 2011-07-19 13:05
Bravo, ottimo lavoro. 8)
0 #7 daniele 2011-07-18 19:51
Buon lavoro , volevo qualche in formazione sulla tettoia che da quello che si intravede sembra molto bella
0 #6 ciro 2011-07-18 17:14
Bel lavoro....forse dovresti isolare dall' umidità la connessione dei cavi....a lungo andare si ossidano e ti possono sare preoblemi....
A me è già successo..... :sad:
-1 #5 Roberto Piferi 2011-07-18 15:52
Incollato???? :o scusa la mia ignoranza ma che colla hai utilizzato? è sicuro come sistema di assemblaggio? con il tempo non ha problemi di tenuta?
+1 #4 Francesco 2011-07-18 01:36
Citazione tiziano:
bravo, un poco altino dal tetto per i miei gusti,


Più aria gira sotto al pannello e meglio raffredda.... più si scalda e meno rende ;-)

Saluti:
Francesco
0 #3 stefano 2011-07-18 00:42
Citazione esprit:
Molto bene, io ti consiglierei per evitare possibili guai, di mettere un pommello maschio con il filetto più lungo, per farlo spordere in fase di serraggio dal pommello femmina, e poi fare un foro e mettere una coppiglia elastica togli/metti e viaggi tranquillo.

Ottima idea esprit. La faccio sicuramente..non si sa mai. :-)
0 #2 Carmelo 2011-07-18 00:26
Molto bene, io ti consiglierei per evitare possibili guai, di mettere un pommello maschio con il filetto più lungo, per farlo spordere in fase di serraggio dal pommello femmina, e poi fare un foro e mettere una coppiglia elastica togli/metti e viaggi tranquillo.
-1 #1 savino 2011-07-17 23:57
bravo, un poco altino dal tetto per i miei gusti, adesso ti manca solo una piastra girevole.... ed hai fatto l'orientatore manuale (già che ci sei) per usarlo da fermo con ottimi risultati
