iNVERTER CON ACCENSIONE TELECOMANDATA

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva


leggi-faidate

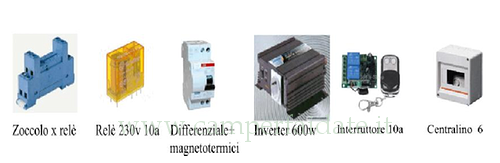

Ciao a tutti,ecco le foto di tutti i componenti necessari per il progetto: Zoccolo x relè Relè 230v 10a Differenziale+ Inverter 600w magnetotermici Interruttore 10a Centralino 6 telecomandato moduli

 accensione-inverter-da-lontabo-1-camperfaidate.it

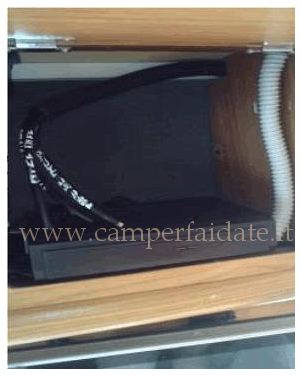

Ho iniziato montando l'inverter sotto il sedile vicino alla seconda batteria

accensione-inverter-da-lontabo-2-camperfaidate.it

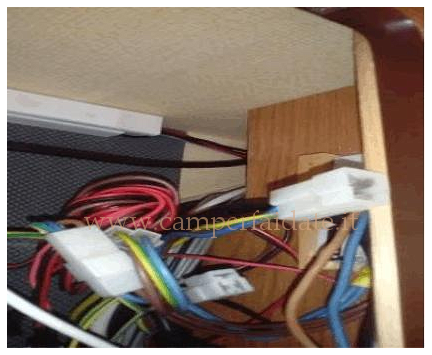

Ho poi provveduto a portare la 220v dell'inverter nel mobile tv e rimuovendo il  pannello ho cercato la spinetta che va alle prese



 accensione-inverter-da-lontabo-3-camperfaidate.itaccensione-inverter-da-lontabo-4-camperfaidate.it

Successivamente ho portato i cavi all'interno del centralino dove sono posizionati i magnetotermici

 accensione-inverter-da-lontabo-5-camperfaidate.it

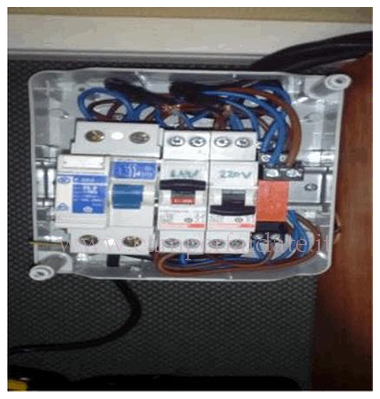

Prendendo spunto dallo schema di m48 ho collegato i cavircuito

 accensione-inverter-da-lontabo-6-camperfaidate.it

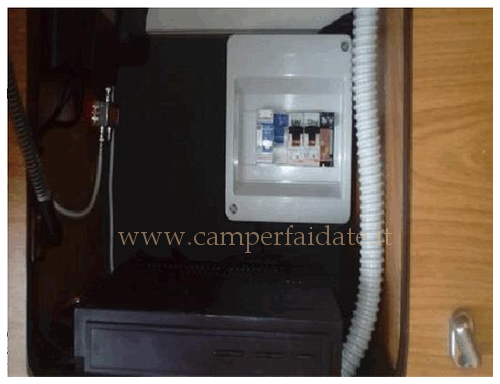

Per l'accensione telecomandata dell'inverter ho prolungato i due cavetti dell'interruttore e gli ho attaccati ai contatti del primo relè corrispondente alla lettera (A) del telecomando e il secondo relè è collegato alla lampada esterna,in questo modo da letto riesco a spegnere l'inverter evitando che rimanga acceso tutta la notte.

By Riccardo

alt

altAVVERTENZE

You have no rights to post comments

Commenti

0 #4 Riccardo 2014-09-25 23:13
Ahahaha Grazie!!! :lol:
Comunque fin da piccolo ho avuto questa passione ed ora pian piano sto imparando a fare i lavori sempre più in sicurezza e bene! ;-)
+1 #3 Alessio La Rosa 2014-09-21 23:25
HAI SOLO 12 ANNI???
Ti posso adottare?
Oppure, ti vuoi fidanzare con mia figlia?
FENOMENO!
per chi non conosce m48 e il suo schema
http://www.m48.it/relecamper.htm
0 #2 Riccardo 2014-09-21 21:39
Ciao ho semplicemente usato lo schema di m48 ed ho mostrato come l'ho applicato sul mio camper.
Per l'accensione con il telecomando ho prolungato i due filini che vanno all'interruttore dell'inverter e li ho collegati alla centralina col telecomando,il telecomando serve solo a spegnerlo o accenderlo da letto evitando che rimanga acceso alla notte.
Scusami la descrizione del lavora ma ho solo 12 anni.
0 #1 sandro 2014-09-17 22:23
Non te la prendere,ma credo che i più non abbiano capito un granchè di quello che hai fatto,se non che hai montato l'inverter sotto il sedile..
