ALLARME GRADINO/ANTENNA

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva


leggi-faidate

Volevo condividere un lavoro che ho fatto prima delle ferie sul mio camper datato 2000 che non è certamente accessoriato come quelli di ultima generazione ma che con qualche accorgimento può essere molto efficiente.Mi è successo qualche volta per la fretta di partire con il gradino non rientrato o con l'antenna TV telescopica non abbassata. Per fortuna me ne sono accorto sempre dopo qualche decina di metri e tutto è andato bene ma il contrario potrebbe essere veramente pericoloso per gli altri e anche per il mezzo, così ho deciso di intervenire e con pochissima spesa e un paio d'ore di lavoro ho risolto il problema.Mi sono procurato:2 Interruttori 12Volt a pulsante - 1 Porta Fusibile con Fusibile - 1 Avvisatore acustico 12Volt - Cavo 2x1 (nel mio caso 6 mt). Spesa totale 14 €.Ecco il mio impianto (a titolo PURAMENTE INFORMATIVO).Per prima cosa ho montato i 2 interruttori creando semplici supporti metallici sistemandoli ben saldi nella giusta posizione: il primo dietro allo scalino in modo che quando rientra preme l'interruttore e il secondo sotto il paletto telescopico dell'antenna che preme l'interruttore quando scende.Ho ricavato con una derivazione dal Positivo 12 Volt del frigorifero il Positivo che mi serve per l'alimentazione del mio nuovo impianto, proteggendolo con fusibile. Il Polo Negativo l'ho ottenuto dalla massa più vicina al segnalatore acustico che ho posizionato nella cellula alla base di un gavone (nel mio caso 50cm di filo).Il Positivo del frigorifero è sotto chiave di accensione quindi anche il mio impianto è attivo solo quando il camper è messo in moto. Nel mio caso il Positivo del frigorifero si trova a circa 1 mt dal gradino quindi comodissimo; se nel vostro caso non fosse così dovete cercare il Positivo sotto chiave più vicino. Ho tirato poi il cavetto 2x1 (nello schema si vede perché 2 fili) dal gradino alla base dell'antenna facendolo passare sotto il camper con le dovute cautele. Fortunatamente non ho dovuto forare il pavimento poiché sia in uscita (dal frigorifero al gradino) che in entrata (da sotto il camper alla base antenna) ho sfruttato il passaggio di cavi già esistenti.Il collegamento è semplice, cerco di riassumerlo: l'interruttore a pulsante funziona in modo che quando è premuto (gradino chiuso e/o antenna abbassata) toglie il collegamento elettrico (N.C.) quindi non arriva corrente all'avvisatore acustico. In caso contrario cioè se non è premuto (con il gradino fuori e/o con l'antenna alzata) dà corrente al segnalatore acustico che vi mette in allarme e vi assicuro che anche con la radio accesa e il camper in moto lo si sente bene (superfluo ricordare che essendo sotto chiave durante la sosta l'allarme è automaticamente disattivato). Un consiglio: mettete il fusibile in modo che sia facilmente raggiungibile (nel mio caso basta aprire la griglia bassa del frigo) in modo che se con il passar del tempo uno dei due pulsanti andasse in "tilt" vi basta togliere il fusibile e alla riparazione ci penserete con calma, altrimenti vi tocca viaggiare con l'allarme inserito...Ho allegato qualche fotografia e una specie di schema di collegamento: il tutto ripeto a titolo PURAMENTE INFORMATIVO realizzato nel più forte spirito del "fai da te" .

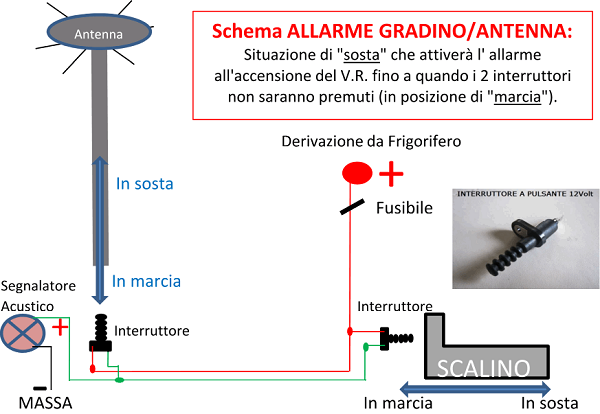

schema

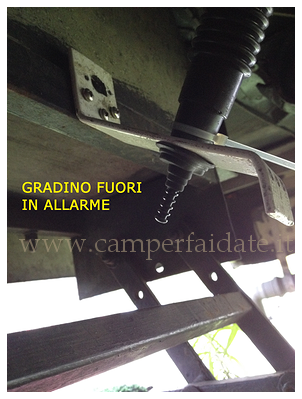

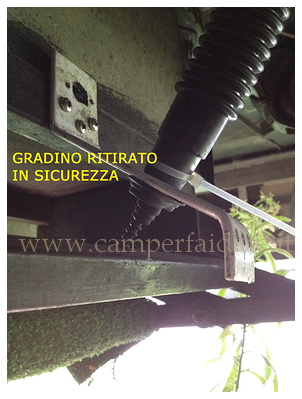

IMG 1-camperfaidate.itIMG 2-camperfaidate.it

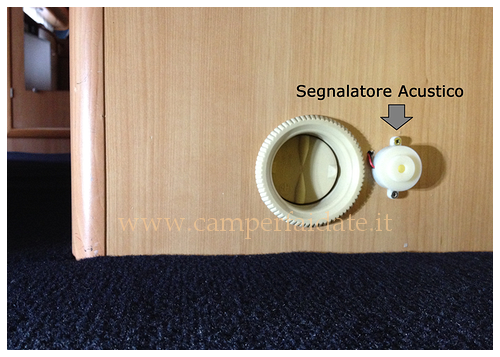

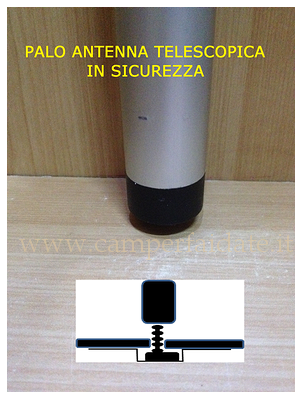

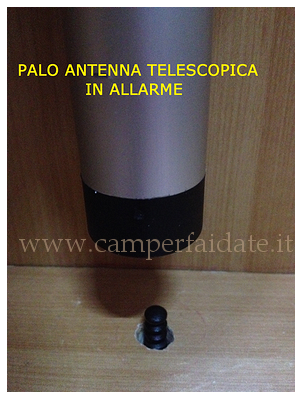

IMG 3-camperfaidate.itIMG 4-camperfaidate.itIMG 5-camperfaidate.it ìBuoni Km a tutti

By Pino
