LA MIA VENTILAZIONE PER LA C200

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

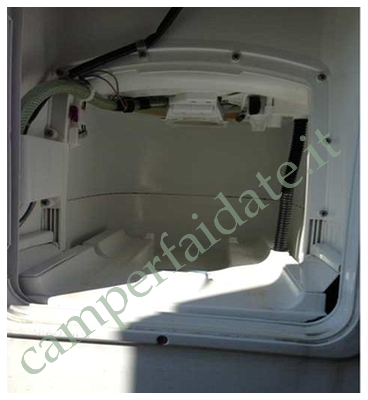

Ispirato da vari lavoretti sul tema, letti su questo sito, mi sono deciso anche io a ventilare la cassetta C200. Premetto che sul mio mezzo era già presente un sistema di sfiato passivo. La cassetta C200 ha montata la valvola di sfiato, la quale si raccorda nel vano con un bocchettone a sua volta collegato in un tubo corrugato nero che poi viene fatto scendere sotto il pianale e lì termina all'aria aperta. Il mio intervento è consistito a dare un po' di ventilazione forzata a questo canale già esistente, onde evitare l'odore sgradevole all'apertura della ghigliottina del wc.

aspirazione-cassetta-wc-1-camperfaidate.it

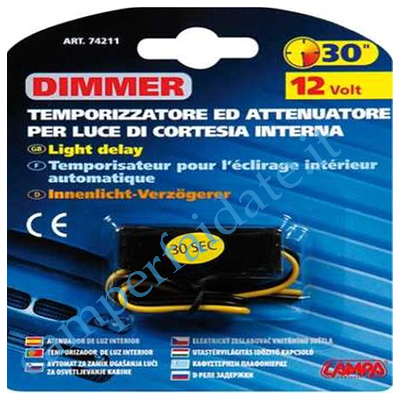

Diversi lavori sono già stati postati sul tema, alcuni preferiscono l'attivazione manuale per avere la ventola attiva prima dell'apertura del wc, altri la automatizzano, chi con microswitch su ghigliottina o su coperchio del wc, qualcuno pensa pensa a rilevatori di presenza. Il mondo è bello perché è vario, e ciascuno giustamente soddisfa la propria esigenza.Io ho ritenuto importante che l'accensione della ventola fosse automatica, perché molto più pratica. Come attivazione dell'automatismo ho scelto l'apertura della ghigliottina perché mi sembrava la meno invasiva da realizzare. Penso inoltre sia sufficiente per non far esalare odori in bagno alla sua apertura. Se l'esperienza mi darà torto, pènserò magari a qualcos'altro (sensore di presenza? PIR) Inoltre, prendendo spunto dal lavoro di mrighetti, ho aggiunto un temporizzatore per lo spegnimento ritardato della v entola.

aspirazione-cassetta-wc-2-camperfaidate.it

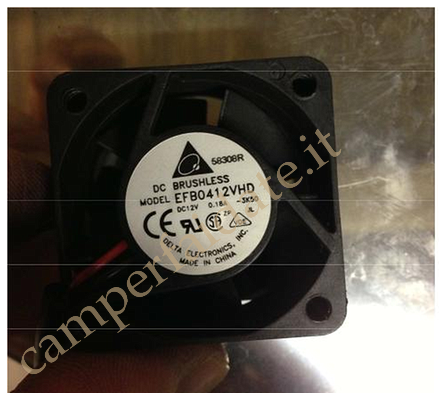

La ventola è stata ricavata dall'alimentatore di un server ed ha un assorbimento di 0,18A (di targa e misurati).

aspirazione-cassetta-wc-3-camperfaidate.it

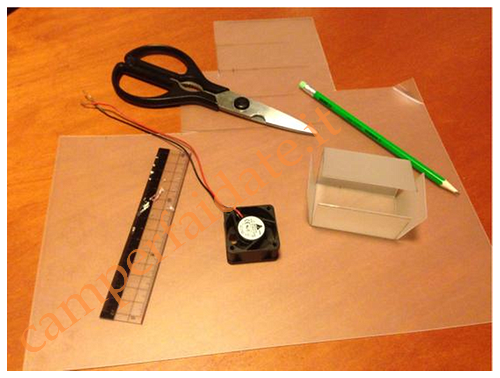

Avendo dimensioni di un parallelepipedo a base quadrata con lato di 4 cm, ho visto che avrei potuto anche montarla in serie sul tubo già esistente, evitando così deviazioni del tubo con conseguenti allungamenti e curve che avrebbero fatto perdere efficacia. Per poterla inserire avevo bisogno di "confezionarla" in un involucro con ingresso e uscita sigillati, e non trovando nulla di adatto me lo sono realizzato con un foglio di plexiglass flessibile, avanzato da un lavoretto al portasapone della doccia.

aspirazione-cassetta-wc-4-camperfaidate.it

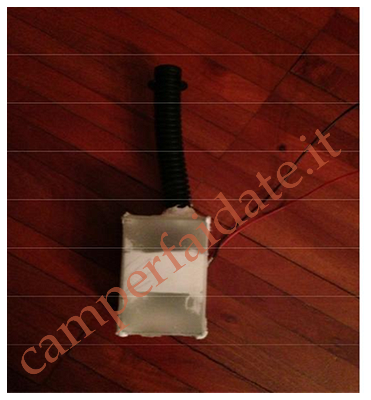

Prese le misure, ho disegnato lo sviluppo del parallelepipedo contenitore del ventilatore, l'ho ritagliato, piegato a forma e vi ho quindi incollato dentro col silicone il ventilatore. Dopodiché con trapano e punta di dimensione del tubo ho fatto i fori di ingresso e uscita. Fatti i buchi in modo che il tubo si infilasse a forza, ho chiuso col silicone anche le due facce bucate per il passaggio dei tubi.

aspirazione-cassetta-wc-5-camperfaidate.it

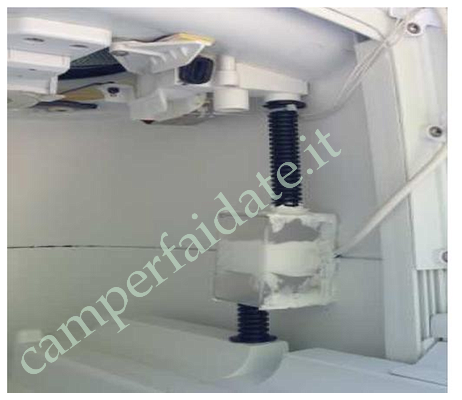

Infilati i tubi nei buchi ho fissato il porta ventola col silicone al vano della C200. E' larga poco più di 4 centimetri: giusto lo spazio che c'è tra la cassetta e la parete del vano

aspirazione-cassetta-wc-6-camperfaidate.it

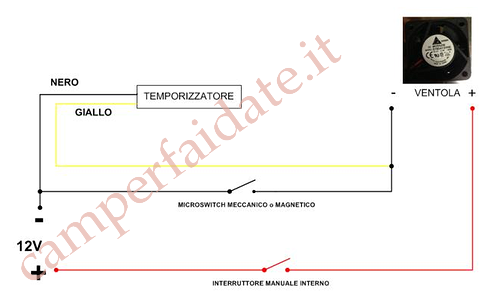

Il temporizzatore, che lavora solo sul polo negativo, va in pratica inserito in parallelo con il nostro interruttore microswitch (sia esso meccanico o magnetico) come da seguente schema:

aspirazione-cassetta-wc-7-camperfaidate.it

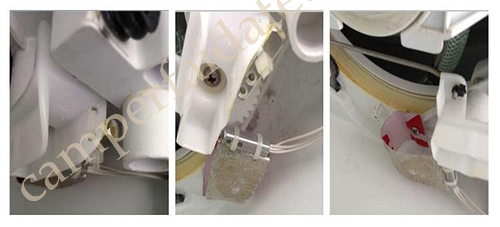

In pratica si "arma" ogni qualvolta chiudiamo l'interruttore ed alla sua apertura garantisce ancora passaggio di corrente per altri 30 secondi. Ho prelevato i 12V direttamente dai morsetti nel vano della cassetta. Come interruttore ho utilizzato uno microswitch magnetico (quelli per i contatti finestre degli antifurto) in modo da non avere contatti meccanici con il leveraggio dell'apertura. Con del lamierino fissato ad una vite del meccanismo di apertura della ghigliottina ho realizzato una piccola staffa per il posizionamento del microswitch magnetico, mentre il magnete l'ho incollato e fascettato alla boccola girevole del comando di apertura dopo aver fatto un paio di piccoli fori per il passaggio delle fascette.

aspirazione-cassetta-wc-8-camperfaidate.it

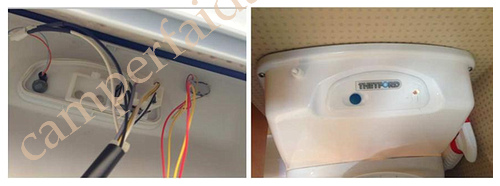

Sul positivo ho aggiunto un interruttore comandabile dall'interno, che ho fissato sulla scocca del WC. L'idea è che il funzionamento della ventola si possa escludere manualmente. Non ho messo l'interruttore nel pannello di comando esistente perché la placca interna è molto spessa per via della piastra distanziale del pulsante e ci vorrebbe un interruttore a stelo molto lungo

aspirazione-cassetta-wc-9-camperfaidate.it

Volendo, si può aggiungere un ulteriore interruttore manuale in parallelo al miocroswitch, in modo da attivare la ventola anche a ghigliottina chiusa, in tal caso sarebbe opportuno mettere anche un led di segnalazione dell'accensione, ma comunque quando è attiva, in bagno la si sente girare. Fissati cavi e temporizzatore con dei piccoli appendi quadro di plastica sui quali ho fatto un secondo foro ed il gioco è fatto.

aspirazione-cassetta-wc-10-camperfaidate.it

Come rifinitura estetica finale penso che vernicerò di bianco la scatoletta della ventola e chiuderò in una scatoletta bianca il blocco temporizzatore + fili. Costo: materiale tutto riciclato tranne microswitch magnetico per allarme finestre, pagato €5.
