COME ESTRARRE IL SENSORE DEL TELECOMANDO DAL RICEVITORE SATELLITARE

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva


leggi-faidate

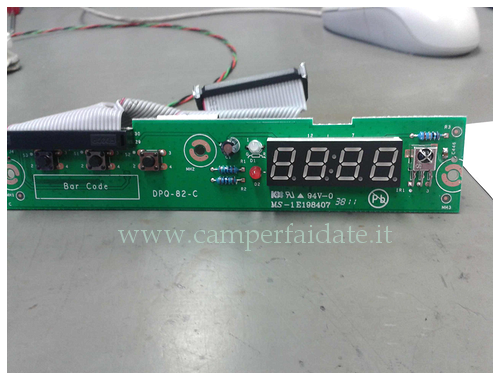

Nel mio camper per motivi di spazio devo mettere il ricevitore all'interno del vano sopra la cabina di guida e quindi ogni volta per poter far funzionare il tutto devo tirar fuori tutto e collegare il ricevitore con fili "volanti", dopo aver cercato in rete qualche ripetitore che facesse al caso mio (non essendo soddisfatto dei prodotti in commercio) ho deciso di modificare il ricevitore per "estrarre" il sensore del telecomando .Premettendo che l'operazione fa decadere la garanzia , la cosa è "abbastanza" semplice da fare Dopo aver aperto il ricevitore e smontato la parte davanti il circuito si presenta cosi'

modifica-ricevitore-1-camperfaidate.it

Il ricevitore del telecomando è questo

modifica-ricevitore-2-camperfaidate.it

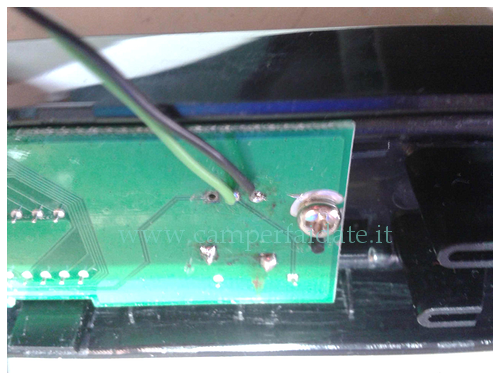

Si dissalda il sensore dal circuito facendo MOLTA attenzione a non dissaldare la pista interna (non fate come me....) una volta dissaldato saldate al posto del sensore tre fili di sezione adatta (se potete di colore diverso per non sbagliarsi) come da foto

modifica-ricevitore-3-camperfaidate.it

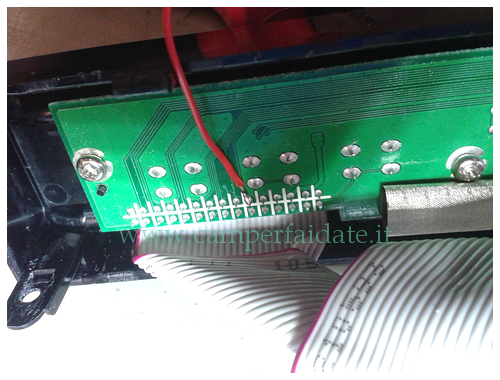

Nella foto sono solo due perché ho commesso l'errore di dissaldare anche la pista di rame dal foro per il reoforo....... Ma nessun problema seguendo la pista con un semplice tester ho trovato un altro "posto" dove saldare il terzo filo.... (e mi è andata bene...)

modifica-ricevitore-4-camperfaidate.it

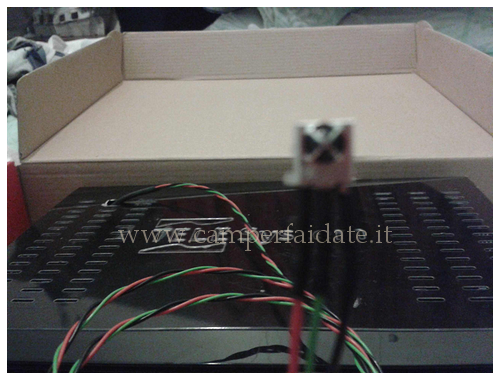

Dopodichè si saldano i tre fili sul sensore precedentemente dissaldato (seguendo la colorazione dei cavi) Scusate per la pessima foto..

modifica-ricevitore-5-camperfaidate.it

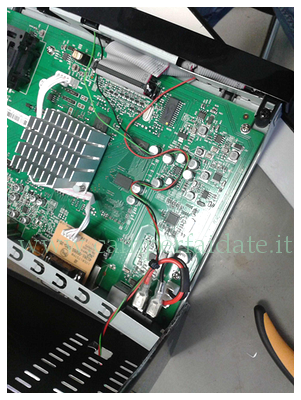

E si riassembla il tutto

modifica-ricevitore-6-camperfaidate.it
Fatta la prova sul camper il tutto funziona alla perfezione, ora non resta che modificare il vano nel camper
Ma questa è un'altra puntata......

By Renato
