CARTELLO CARICO SPORGENTE SOLIDALE AL PORTABICI

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva




Stanco di fissare il cartello con gli elastici ho realizzato un fissaggio solidale che consente anche di variarne comodamente la posizione in base alla apertura o chiusura del porta bici. Per la realizzazione ho usato dei materiali di recupero molto semplici che, anche se acquistati, hanno un costo veramente irrisorio:due collari per fissare i tubi nella misura da 3/4"



  • due bulloni in acciaio da 6x70 mm
  • quattro dadi, due rondelle
  • 30 cm di profilato in alluminio 40x20 mm
  • 4 rivetti in alluminio

In sequenza è rappresentata la fase di realizzazione con il risultato che:




  • non bisogna più tribulare per mettere/togliere il cartello
  • è molto pratico per variare la posizione
  • è un fissaggio sicuro che impedisce la caduta del cartello
  • è un deterrente contro il furto dello stesso
  • ma, soprattutto, è di facile realizzazione

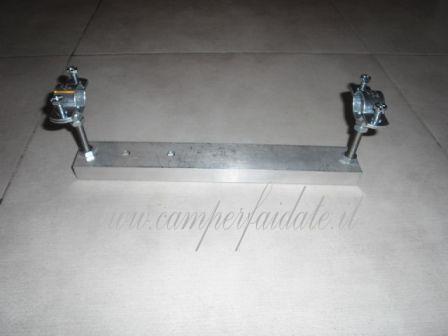

car1

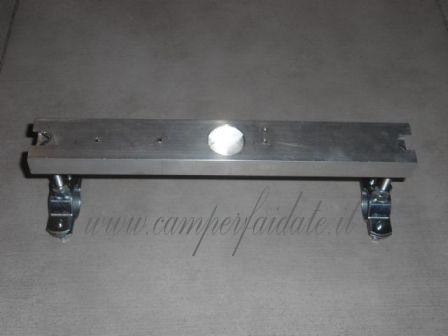

car2

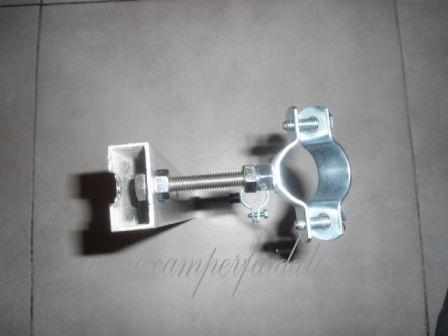

car3

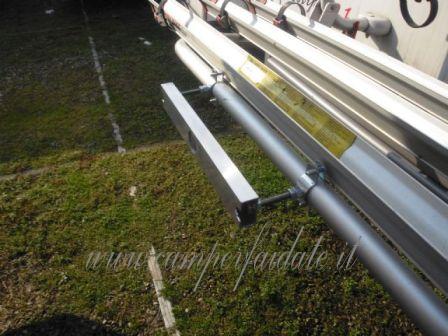

car4

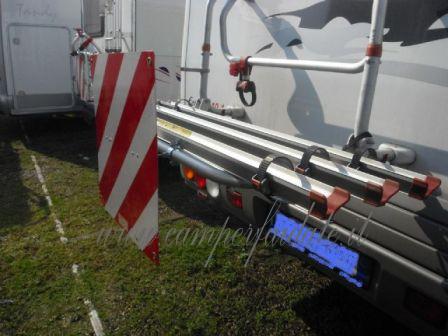

car5

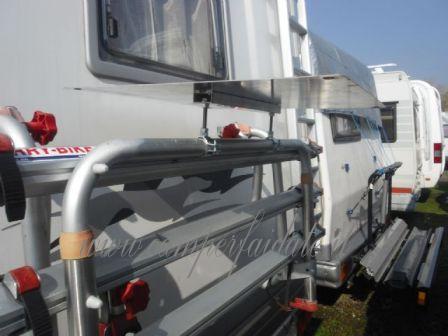

car6

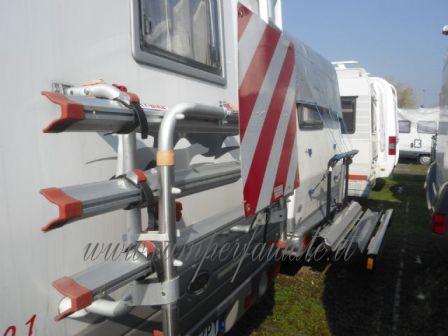

car7



Buon Viaggio



BY Maurizio









AVVERTENZE







Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #16 evisionindonesia 2014-07-18 20:58
Si, quando devi caricare le bici lo ruoti sotto, ma ti rimane sempre mezzo cartello che sporge in orizzontale e che ti impiccia e rende difficile la manovra di carico delle bici, no?
-1 #15 ALEX 2014-07-17 23:11
Complimenti adesso lo faccio anche io lo trovo ottimo come soluzione,pero' al posto dei bulloni normali metto quaelli a farfalla cosi' non devo stare con una chiave in tasca ,pero' ottima idea :-) :lol: ;-)
-1 #14 Pino 2010-10-03 20:14
Citazione mrighetti:
Citazione dobberman:
Scusatemi,credo che non sia una soluzione ne pratica ne sicura,per salire le bici devo scavalcare il cartello,ok,posso abbassarlo,ma rischio di tagliarmi le gambe o il bacino e poi, se un bambino giocando sbatte nello spigolo del cartello fissato al porta bici quindi in maniera riggida,cosa può succedere? Io personalmente non lo monterei fisso ciao a tutti

concordo
vedendo le foto per caricare le bici serve uno alto due metri e con le braccia modello gru....e non ha l aria di essere sicuro.
a volte risolvere i problemi di praticita' (qui intesi come l'incrociare due cinghie elastiche) non tiene conto che forse si peggiora la situazione
io ocntinuo ad usare le cinghie
ciao

quando devi caricare le bici il cartello lo ruoti sotto ;-)
Forse sono più robusti l'acciaio e l'alluminio che non degli elastici :o
0 #13 Pino 2010-10-03 20:08
ciao Stefano,
i collari sono entrambi ben serrati e quindi non si muove mai (ormai è collaudato), quando devo ruotarlo svito leggermente un solo bulloncino di entrambi i collari ed il cartello ruota liberamente.
Provare per credere ;-)
0 #12 Max Righetti 2010-10-02 00:05
Citazione dobberman:
Scusatemi,credo che non sia una soluzione ne pratica ne sicura,per salire le bici devo scavalcare il cartello,ok,posso abbassarlo,ma rischio di tagliarmi le gambe o il bacino e poi, se un bambino giocando sbatte nello spigolo del cartello fissato al porta bici quindi in maniera riggida,cosa può succedere? Io personalmente non lo monterei fisso ciao a tutti

concordo
vedendo le foto per caricare le bici serve uno alto due metri e con le braccia modello gru....e non ha l aria di essere sicuro.
a volte risolvere i problemi di praticita' (qui intesi come l'incrociare due cinghie elastiche) non tiene conto che forse si peggiora la situazione
io ocntinuo ad usare le cinghie
ciao
0 #11 giusto stefano 2010-10-01 23:49
Scusami Maurizio ma anche io devo stare fuori dal coro. Che sia di facile realizzazione..questo si, che costi poco..anche.ma non mi convince l'attrito che senz'altro ci sarà tra il tubo in alluminio e il collare in acciaio ogni qualvolta sposti il cartello. Sei anche costretto a tenerlo ben serrato o in corsa con i sobbalzi ti si abbassa. Potresti migliorarlo sostituendo almeno un bullone del collare con una volantina e inserire tra acciaio e alluminio un rivestimento di plastica o meglio ancora teflon. ciao Stefano
0 #10 alessandro 2010-10-01 19:34
buon giorno ,la trovo un ottima idea ,anche perche ho sempre il cartello in mezzo ai piedi .... per quanto riguarda la parte tagliente del cartello la si eliminare mettendo una guarnizione intorno a questo ....ipotesi ...complimenti
-1 #9 Pino 2010-10-01 00:45
e se un meteorite colpisce un albero vicino... :eek:
forse il bambino farebbe meglio a giocare un pò più lontano dal mio camper :lol:
Citazione dobberman:
Scusatemi,credo che non sia una soluzione ne pratica ne sicura,per salire le bici devo scavalcare il cartello,ok,posso abbassarlo,ma rischio di tagliarmi le gambe o il bacino e poi, se un bambino giocando sbatte nello spigolo del cartello fissato al porta bici quindi in maniera riggida,cosa può succedere? Io personalmente non lo monterei fisso ciao a tutti
0 #8 roberto 2010-09-30 23:16
Citazione johnPV1:
Bravo, un bel "fai da te". 8)

A me personalmente fanno paura questi cartelli in alluminio, che se per disgrazia si staccano, chissà quali disastri possono fare.
Io ho optato per uno di plastica. Lo so che non è conforme alla legge, ma l'ho rivestito con fasce adesive molto catarifrangenti, e se per qualsiasi caso si stacca, almeno non faccio del male a nessuno.
Questa è una mia idea, e se mi fermano e vogliono darmi la multa, pazzienza.
Ciao a tutti.
Voto: Ottimo. ;-)

ATTENTO! non è solo un problema di multa ma di ASSICURAZIONE.
Se vieni tamponato l'assicurazione di chi ti tampona ti può contestare il fatto che il pannello non è a norma con le conseguenze che puoi ben immaginare.
Se fissato con un minimo di attenzione non si stacca, anche perchè ha 4 punti di fissaggio.
+1 #7 Angelo 2010-09-30 18:59
Scusatemi,credo che non sia una soluzione ne pratica ne sicura,per salire le bici devo scavalcare il cartello,ok,posso abbassarlo,ma rischio di tagliarmi le gambe o il bacino e poi, se un bambino giocando sbatte nello spigolo del cartello fissato al porta bici quindi in maniera riggida,cosa può succedere? Io personalmente non lo monterei fisso ciao a tutti
-1 #6 andrea 2010-09-30 18:20
Ottimo, bella idea, mi metto subito al lavoro !!
Ciao a tutti !
0 #5 Simone 2010-09-30 12:00
Bravo, un bel "fai da te". 8)

A me personalmente fanno paura questi cartelli in alluminio, che se per disgrazia si staccano, chissà quali disastri possono fare.
Io ho optato per uno di plastica. Lo so che non è conforme alla legge, ma l'ho rivestito con fasce adesive molto catarifrangenti, e se per qualsiasi caso si stacca, almeno non faccio del male a nessuno.
Questa è una mia idea, e se mi fermano e vogliono darmi la multa, pazzienza.
Ciao a tutti.
Voto: Ottimo. ;-)
+1 #4 sir 2010-09-30 10:19
Io ho usato il ragno quello delle moto comperato dai cinesi 1,50 euro, 4 ganci nell'esterno del cartello gli altri 2 ganci 1 mi tiene il telo bici che non svolazzi in alto, 2 gancio ho fatto un piccolo foro al centro nella piastra che tiene le ruote bici e lo fisso li.
Volendo si aggiunge un piccolo luchetto ma il tutto è veramente comodo buon viaggio a tutti.
0 #3 skippewr50 2010-09-30 09:41
Complimenti hai centrato il problema
0 #2 Raffaele 2010-09-30 01:50
Bravo, bella idea. ;-)
0 #1 antonio 2010-09-30 01:43
Ottima idea.
Complimenti.
