CARTELLO CARICO SPORGENTI

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva


Vi presento il progetto per la realizzazione di un sistema per applicare il cartello per lasegnalazione dei carichi sporgenti (OBBLIGATORIO) sul porta-biciclette del camper, sia in posizionedi utilizzo che in posizione di riposo.L’esecuzione del lavoro è alla portata di tutti (… se l’ho realizzato io … ).Gli attrezzi occorrenti sono una sega per metalli, una lima, una pinza, un martello, chiaviinglesi ed una pinza per l’applicazione dei rivetti.Il materiale necessario consiste in tre profili di alluminio, facilmente reperibili in qualsiasinegozio di bricolage: uno a “L” e due quadrati (controllare che quello più piccolo si inseriscadentro a quello più grande), infine occorrono quattro bulloncini da 6 con dado auto-bloccante,delle rondelle e quattro rivetti.Il costo complessiva si aggira intorno ai 15—20 Euro.

Carichi Sporgenti

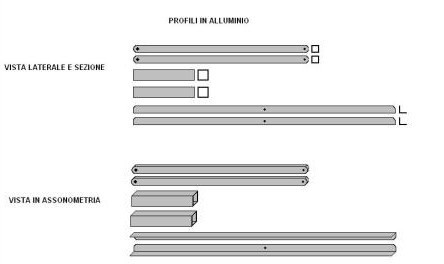

VISTA DEI VARI MATERIALI

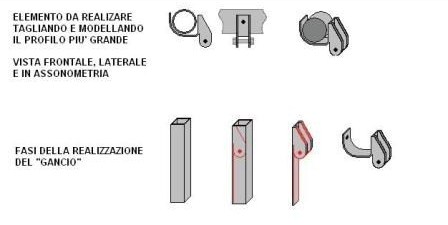

FASI PER LA REALIZZAZIONE DEL GANCIO

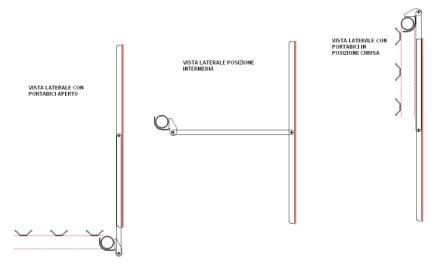

VISTA LATERALE POSIZIONI

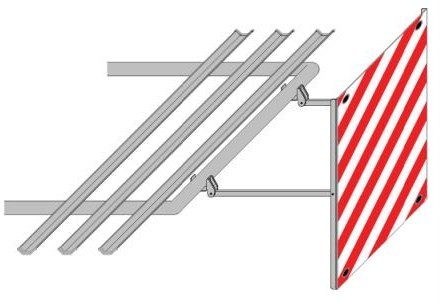

VISTA POSIZIONE DI UTILIZZO

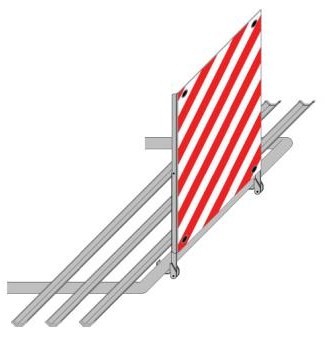

VISTA POSIZIONE INTERMEDIA

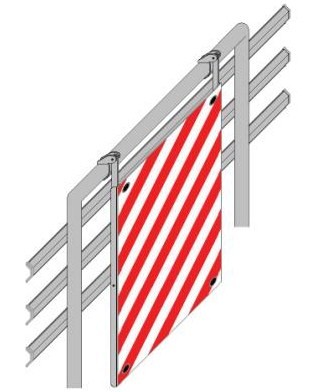

VISTA POSIZIONE DI RIPOSO



ED ECCO … IL LAVORO FINITO

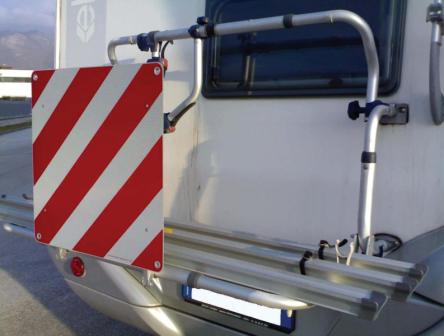

PORTABICI CHIUSO

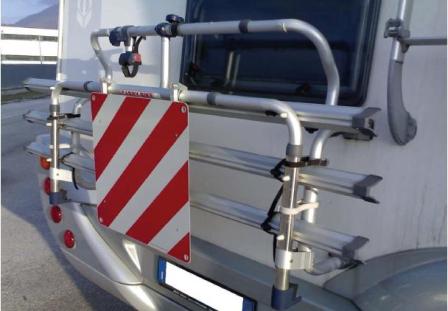

PORTABICI IN POSIZIONE INTERMEDIA

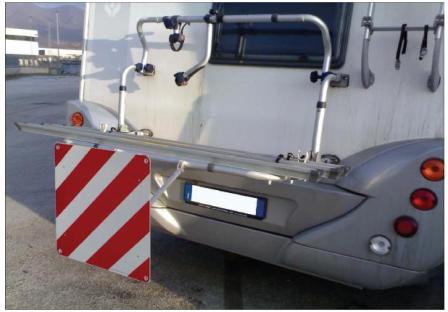

 PORTABICI APERTO

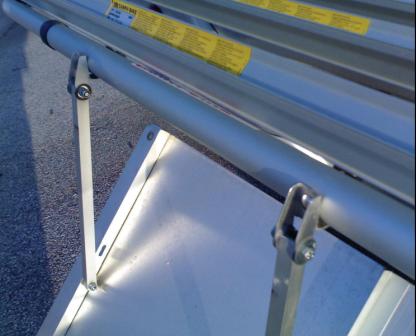

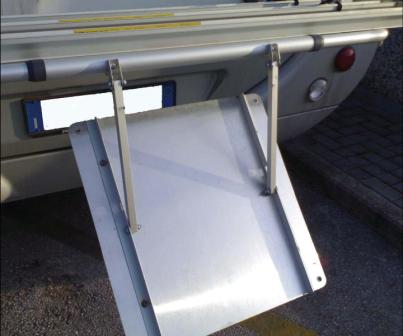

PARTICOLARI POSTERIORE CARTELLO e GANCI

BY Antonio



Non hai il diritto di pubblicare commenti
Registrati

Commenti

+1 #1 riccardo 2010-04-05 16:28
questo mi interessa visto che io ho un duke46 e mi piacerebbe realizzarlo come il tuo mi manderesti dei dettagli migliori visto che io non capisco bene le foto di realizzazione grazie
