PIEDINI DI STAZIONAMENTO ELETTRICI PER KREOS 3010

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva


Premetto non è una mia idea , perché guardando il sito di camper fai da tè ho visto, che alcuni camperisti avevano già eseguito un lavoro del genere .Ho soltanto eseguito il lavoro per il mio camper Laika Kreos 3010 modificando alcune cose.Tempo fa' ho costruito dei piedini manuali per il mio camper.Questi purtroppo si trovavano in una posizione non troppo agevole, perciò decisi di procurarmi dei piedini elettrici, per agevolare la messa in funzione.Interpellai la WALKER e me ne feci spedire n° 4 € 64.90 cadauno ( n°2 per l'anteriore e n°2 per il posteriore)

Così cominciai il mio lavoro di costruzione supporti.

(1) Verificare dove posizionare i piedini di sollevamento

trovato il punto sul longherone, più agevole e senza dover fare ulteriori fori

prendere le misure per costruire i supporti di fissaggio .

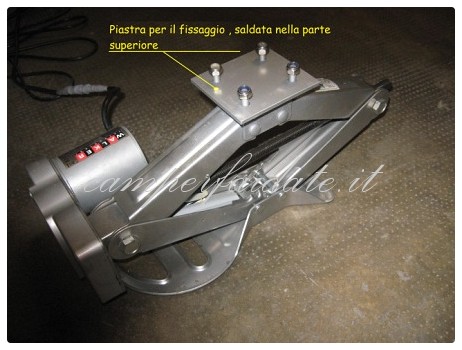

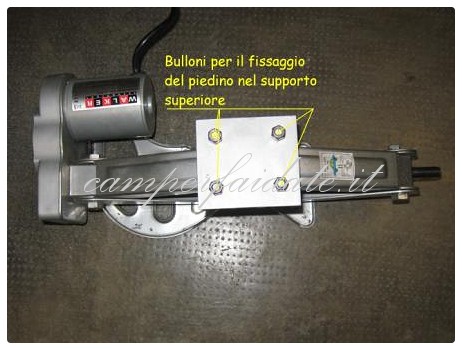

(2) Costruzione piastre in acciaio piatto 100x 5 mm. (per i piedini posteriori e anteriori)

forate per il fissaggio con dei bulloni M8 su supporto superiore .

Saldare le piastre nella parte superiore dei piedini,(togliendo il cilindro di appoggio

originale)



 001-Camperfaidate

002-Camperfaidate

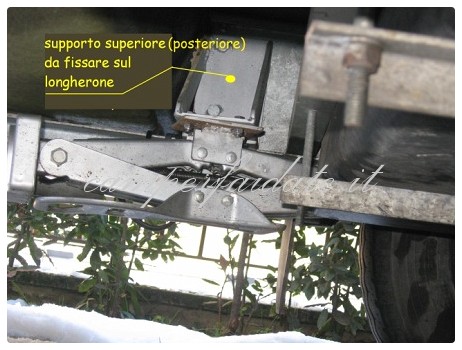

Supporto per fissaggio piedini (POSTERIORE)

006-Camperfaidate

005-Camperfaidate

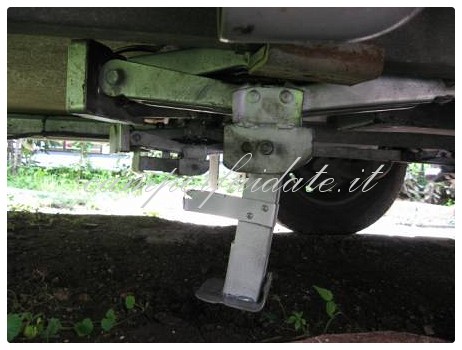

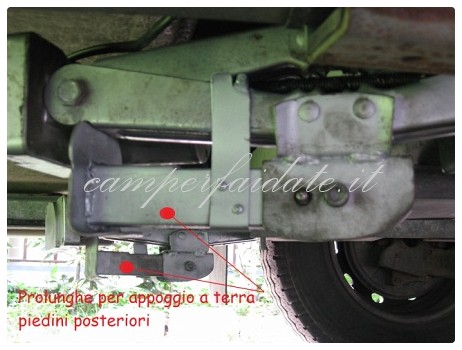

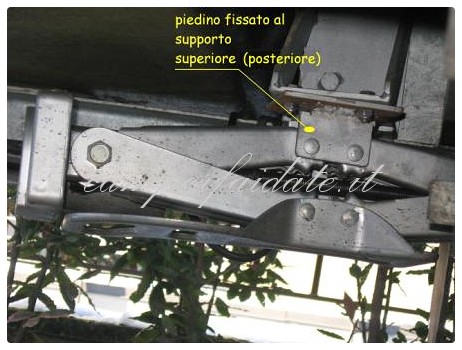

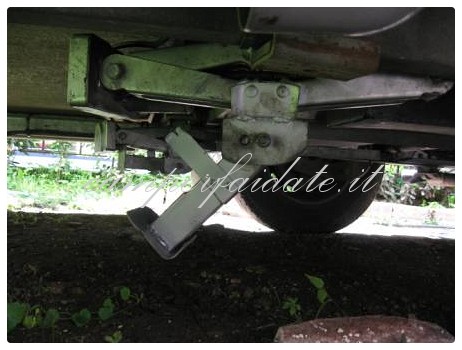

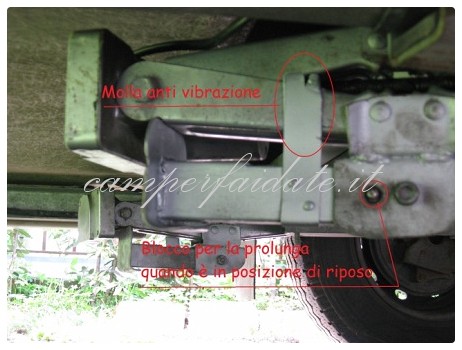

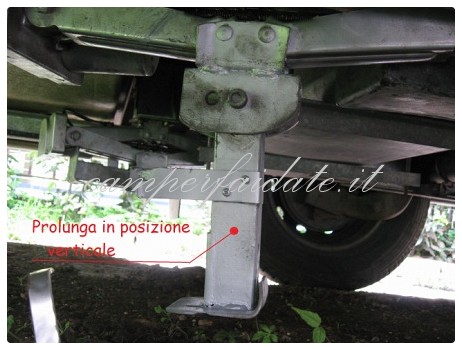

(3) Costruzione del supporto posteriore (su misura ,in modo da usare i fori esistenti del longherone) (vedere il disegno) (4) Costruita la staffa ,su misura ,si può procedere al montaggio di essa e del piedino elettrico (5) Nel piedino posteriore ,per arrivare più facilmente a terra senza doverlo abbassare tutto , nella parte di appoggio ho saldato (recuperando e modificando il piedino manuale, che avevo installato prima) una prolunga ,con fermo in orizzontale a pulsante e molla anti vibrazioni

008-Camperfaidate

009-Camperfaidate

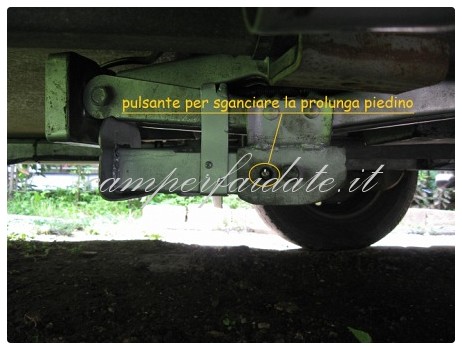

010-Camperfaidate

013-Camperfaidate

014-Camperfaidate

015-Camperfaidate

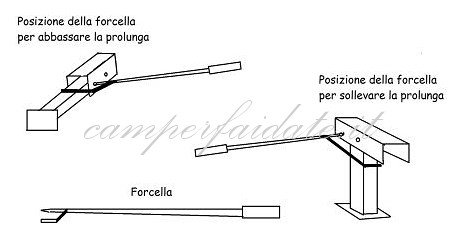

(6) Per poter premere il pulsante che si trova nella prolunga e metterla in posizione di appoggio a terra , ho modificato una racchetta da sci che avevo, con il puntale di circa 8 mm. di diametro e l'ho tagliata a misura e costruito una forcella ,per poter agganciare la stessa prolunga , da orizzontale posizione di riposo a verticale posizione di lavoro .

021-Camperfaidate

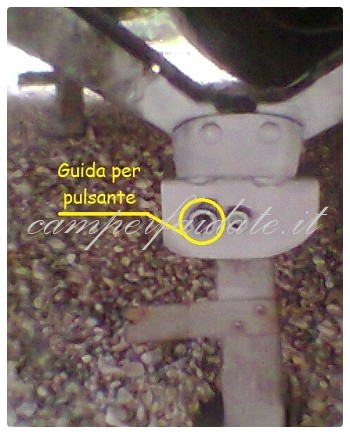

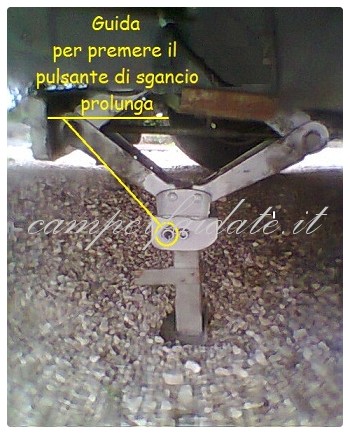

(7) Per poter centrare il pulsante con più facilità , ho saldato un pezzetto di tubo che mi fa da guida

011-Camperfaidate

012-Camperfaidate

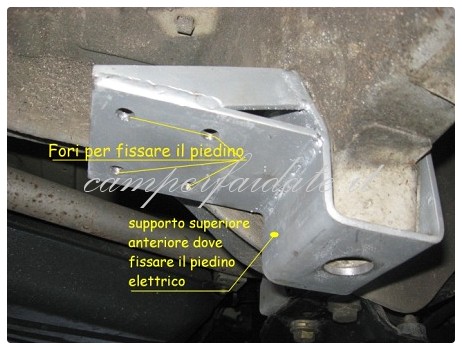

Supporti (ANTERIORI)

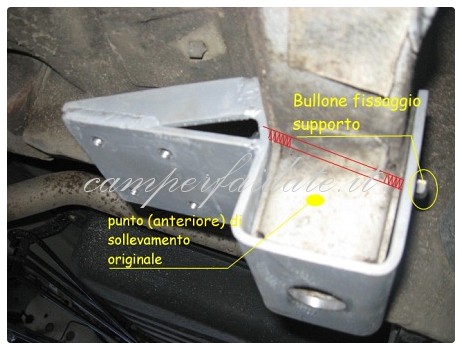

Eseguire lo stesso procedimento del supporto posteriore  In questo caso la staffa di supporto è stata applicata, dove si trova il punto originale, anteriore per il sollevamento del camper, in caso di sostituzione ruota. Questi vengono fissati con un bullone da M.12 x 130 mm. di lunghezza

004-Camperfaidate

003-Camperfaidate

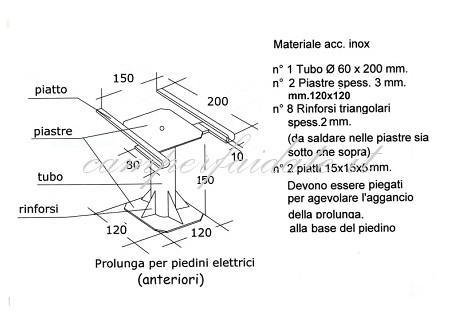

Come prolunga per i piedini anteriori ho preferito costruire due supporti così (perché lo spazio tra il piedino e il terreno era poco) così gli inserisco all'occorrenza.

019-Camperfaidate

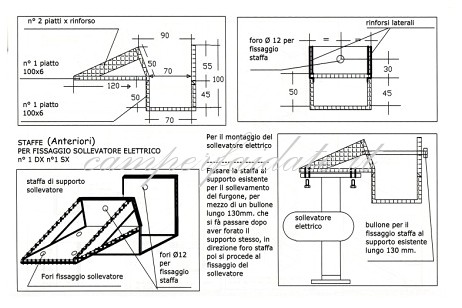

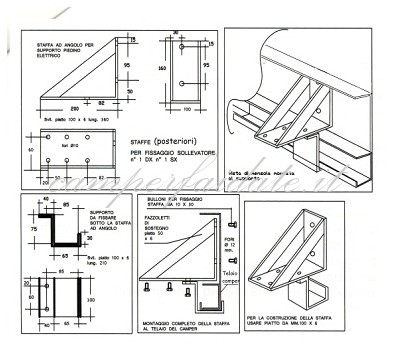

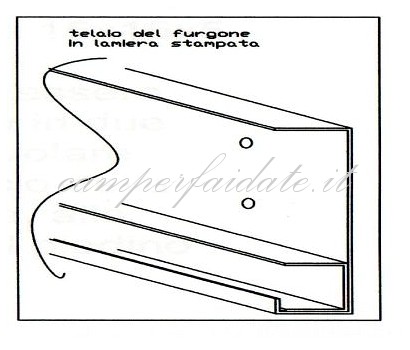

DISEGNI STAFFE DA APPLICCARE AL TELAIO DEL CAMPER ,PER SUPPORTO DEI PIEDINI ELETTRICI

Disegni staffe anteriori





018-Camperfaidate

017-Camperfaidate

020-Camperfaidate

By : Carlo19536
