INSTALLAZIONE RILEVATORE GAS

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva


leggi-faidate

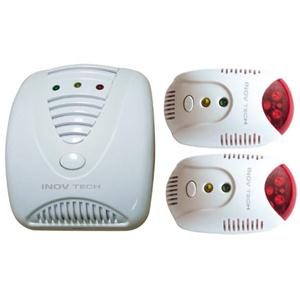

Spero che questa guida possa essere di aiuto a chi ha poca dimestichezza con il faidate.Ho acquistato questo rilevatore a buon prezzo 50,00 euro circa da un rivenditore di zona.Logicamente prima di effettuare l'acquisto mi sono informato bene sul prodotto.La cosa che mi ha colpito di questo prodotto è il doppio sensore.Ecco come si presenta il prodotto

 0

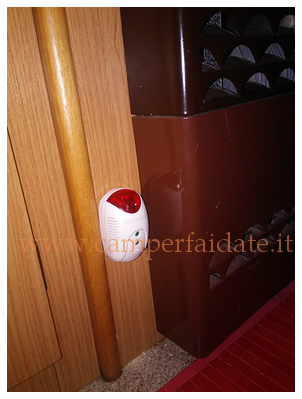

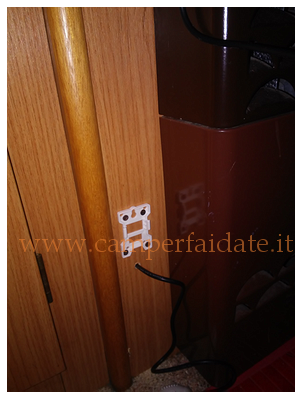

A metà altezza fra pavimento e materasso posizionare la basetta del primo rilevatore di gas, ovvero GPL gas pesante che tende a depositarsi sul pavimento. A 17mm dalla base della basetta effettuare un foro da 5mm, le istruzioni dicono 4mm ma è stretto, dove inserite il cavo che porta alla centralina

1-camperfaidate.it

.Ecco il lavoro ultimato

2-camperfaidate.it

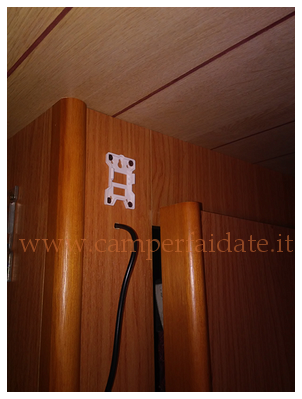

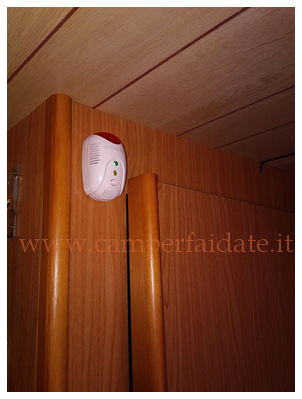

A 15cm dal tetto posizionate la basetta del secondo rilevatore per monossido e gas narcotizzanti molto leggeri e così come per la prima base effettuate il foro per poter inserire il cavo che porta alla centralina.

3-camperfaidate.it

Ecco il lavoro ultimato

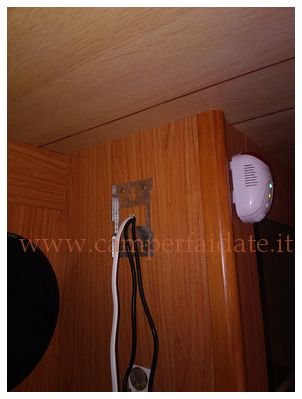

4-camperfaidate.itDove ritenete più opportuno e nel posto dove non avete problemi a prelevare una corrente da 12v installate la basetta della centralina e giusto al centro effettuate un foro da 10mm che vi servirà per poter farci uscire i fili dei sensori e quello dell'alimentazione 12v della centralina stessa.

 5-camperfaidate.it

svitate le 4 viti sul retro della centralina.

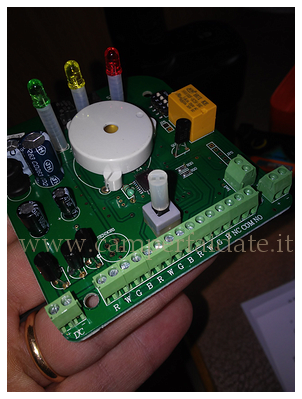

6-camperfaidate.it troverete all'interno questa scheda. Partendo sa sinistra DC indica l'alimentazione in entrata 12v + e -, poi le lettere R W G B indicano i colori dei fili del sensore. I primi 4 pin d'ingresso sono relativi al sensore monossido e gas narcotizzanti, i secondi 4 pin sono relativi al sensore GPL e poi c'è la possibilità di mettere altri sensori o sirene o ventole che si azionano quando c'è l'allarme.

7-camperfaidate.it

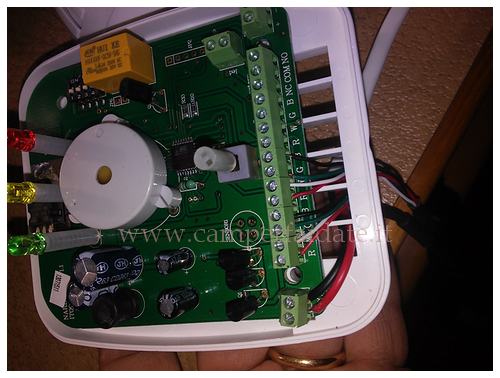

inserite i fili nelle lettere dei rispettivi colori R rosso, W bianco, G verde, B nero e il nero - e il rosso +

8-camperfaidate.it

questo è il lavorro ultimato.

9-camperfaidate.it

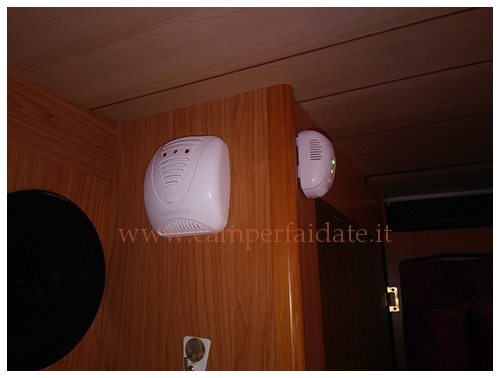

Alla fine collegate il tutto. Penso di non aver dimenticato nulla Per l'accensione e le varie funzioni leggete il manuale. Chiedete pure.

 By Antonello


alt

altAVVERTENZE
