LED RESISTENZA FARETTO MODIFICATO

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Visite: 6857

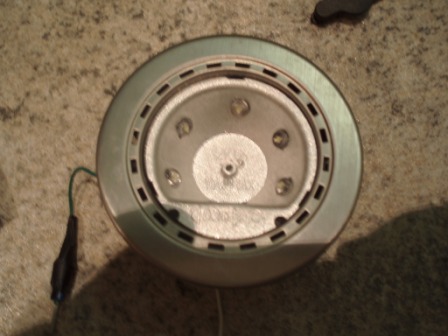

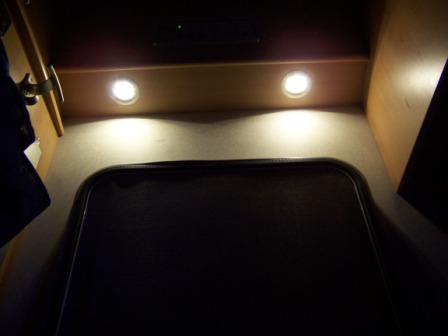

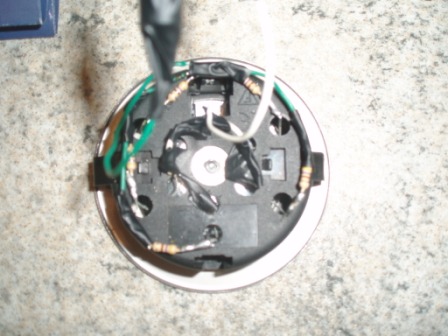

Prendendo spunto da varie modifiche viste sul sito,mi sono voluto dilettare ancora con led  e resistenze per sostituire le lampade alogene da 10 watt poste all'ingresso del mio camper con 5 led con resistenze da 0,25 watt,per un totale di 1,25 watt a faretto.L'intensità luminosa cosi ottenuta è inferiore a quella che offrivano le lampade alogene ,ma comunque sufficente per le mie esigenze.Come prima cosa ho provveduto a smontare il faretto con l'ausilio del trapano e una punta da 3 mm per rimuovere il rivetto che teneva unito la parte in plastica posteriore,la parte metallica che costituisce la parte riflettente e la cornice cromata.Ho forato simmetricamente il faretto in cinque punti per procedere poi ad inserire i led che ho fissato con una punta di "Attak", avendo l'accortezza di orientare il polo negativo verso il centro ed il positivo verso l'esterno per poi procedere al collegamento.In seguito ho forato la plastica posteriore in modo da riuscire a far passare i poli dei led all'esterno della stessa per poi saldarli ,dopo avendo rimontato tramite un nuovo rivetto le 3 parti del faretto (cornice,parte riflettente e tappo in plastica).A procedere la parte piu divertente del lavoro,quella cioè di saldare le resistenze e i collegamenti in parallelo dei led,utilizzando un filo tipo doppino telefonico.Ho deciso di lasciare la parte in plastica bianca che costituisce l'innesto della lampada alogena,in modo d'avere la possibilità di un eventuale ripristino dell'illuminazione tramite lampada alogena. In ogni caso il fatto di togliere l'innesto avrebbe lasciato un antiestetico foro nel faretto.Per il collegamento elettrico ho pinzato due capicorda a "punta",non so come si chiamano,che ho poi infilato nella parte posteriore dell'innesto della lampada fissandoli ulteriormente con del nastro adesivo.Il risultato è quello che si può desumere dalle foto



X

X

BY: Matteo

 AVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #13 giorgio 2009-11-22 14:19
Citazione Raf:
Esatto,almeno nel mio caso in accensione arriva picco di 13.5 volt,sufficenti a bruciare led :cry:
:roll:
bene quindi parli dell'entrata in funzione dell'alternatore: questi problemi comunque li avrete sempre se considerate la tensione , su cui fare i conti, come 12 v; in effetti i 12v si avranno solo con bs scarica, ma normalmente ( alternatore, rete 220v,pannelli o altri generatori,) la tensione in gioco può superare i 14v.A tal fine consiglio di tener conto ,per il giusto calcolo della serie di led, di questi valori: tensione di lavoro iniziale, tensione di lavoro del singolo led, corrente di lavoro del singolo led. Fra i led "cinesi" e quelli standard vi è una sostanziale differenza, e in internet trovate tutti i dati che vi servono; ricordate ,anche, che la corrente di lavoro siete voi a doverla fissare, con l'interposizione di una resistenza, al fine di evitare un pericoloso effetto a catena : se un singolo led subisce il cosiddetto"effetto valanga" si brucia lui e rischiate di bruciare tutta la catena. Es. se usiamo dei led classici rossi( acquistati in neg di elettronica) che lavorano a 1,5V e 10mA, e consideriamo una tensione generale di 13,5v, ne potreste usare 9 in serie ma è bene sostituirne uno con una resistenza da 150ohm 1/4 di w. limiterete così la corrente in gioco ai 10 mA e otterrete un consumo di soli 0,135 w. Un salutone e buon divertimento a tutti :roll:
0 #12 luigi 2009-11-20 19:57
Esatto,almeno nel mio caso in accensione arriva picco di 13.5 volt,sufficenti a bruciare led :cry:
0 #11 giorgio 2009-11-20 16:05
Citazione Raf:
Confermo quanto detto da fabbrim,funziona a meraviglia un collegamento in serie di 4 led,unico inconveniente si presenta se si volesse modificare luce di cortesia su cabina in quanto in accensione si ha un picco di tensione sufficiente a bruciare led(parlo x esperienza :-) )risolto con 5 led diminuendo di poco luminosità

Ciao Raf ma parli di accensione del motore'? :sad:
0 #10 luigi 2009-11-18 19:27
Confermo quanto detto da fabbrim,funziona a meraviglia un collegamento in serie di 4 led,unico inconveniente si presenta se si volesse modificare luce di cortesia su cabina in quanto in accensione si ha un picco di tensione sufficiente a bruciare led(parlo x esperienza :-) )risolto con 5 led diminuendo di poco luminosità
0 #9 claudio 2009-11-17 20:46
Ciao, visto lo spirito con il quale ti sei cimentato, ovvero limitare gli sprechi, potresti essere ancora più radicale nella tua realizzazione. un led consuma poca corrente, ma ha una caduta di tensione di 3 volt circa ( non me ne vogliano i periti elettronici, sono solo un ragioniere ) e la differenza di tesione a 12v la dissipi sulla resistenza. Una configuraione che di solito si adotta è una serie di 3 led con resistenza da 120 ohm ( esistono su ebay anche led tripli ad elevatissima luminosità ma sono più grossi [6-7 mm di diametro]). Una altra via prevede infine un piccolo sacrificio in luminosità, ripagato da una maggior vita utile dei led ( anche se in camper non è certo lo stress d'uso il maggior patema d'animo ), ma con spreco ZERO di corrente, ovvero serie di 4 led. Avrai notato che quelle resistenze scaldano e anche molto, quella è tutta corrente buttata; anche se fai una serie di 3 il led scalda comunque (meno di 1 led - 1 resistenza ). Con 4 led in serie tutto è freddo. Ho usato questa soluzione per modificare una plafoniera cinese nella realizzazione "plafoniera led low cost" che trovi su questo sito, magari buttaci un occhio. Ciao.
0 #8 luigi 2009-11-13 14:00
Penso che sia proprio lo spirito di questo sito,postare lavori grandi e piccoli e permettere a tutti di trarre spunti.Lasciando a parte il reale risparmio economico,i piccoli interventi sono utili a chi non ha mai fatto "fai da te" e vuole cominciare(direi non sia il caso di tagliare porta come primo lavoro)e di utilizzarli magari in ambito di lavoro più grosso(utile sapere materiali utilizzati,opinioni di fine lavoro ecc.)ovviamente utili anche le critiche,se si decide di mostrare lavoro ad altri è per utilità altrui ed anche xchè si è aperti a migliorie consigliate..
0 #7 antonio 2009-11-12 23:58
Citazione Candelletta:
Premesso che ognuno può fare quello che vuole e che ritengo questi lavori di conversione molto ben fatti, non capisco, però, perchè farli quando esistono sul mercato lampadine a LED da installare facilemente e con costi minimi sui faretti già esistenti come ho fatto io nel mio camper spendendo non più di € 30,00. Ci sono altri motivi?


ciao candeletta
il motivo per il quale mi diletto in questi lavoretti non è sicuramente legato al risparmio ma ad un modo costruttivo per passare quelle 2 orette libere che ho la sera.
Comunque ho acquistato 50 led e 50 resistenze a 5,99€ e per fare quella modifica ne ho usati 10, 5 per faretto,un po di corrente io penso che mi siano costati all'incirca 0,60/0,70 € cadauno
0 #6 Luca 2009-11-12 20:21
Sono d'accordo e ripeto che sono tutti lavori ben fatti e ognuno fà ciò che vuole del suo tempo e del suo denaro.
Se poi il motivo è per il gusto di fare da soli come dice RAF il discorso finisce lì e non c'è assolutamente niente da eccepire.
Credo che però su alcuni lavori sia più economico acquistare dove le cose esitono già a costi minimi, e preferisco impegnarmi in altro che costa veramente molto tipo ad esempio l'impianto della retrocamera o della TV piuttosto di un post he avevo visto che hanno fatto una finestra su una porta.
0 #5 Luca 2009-11-12 20:16
5
0 #4 mfreddo 2009-11-12 20:04
Premesso che chi visita siti del genere ha il piacere di autocostruire utilizzando materiale di recupero ,cosi occupa un pò di tempo morto, del materiale da buttare e risparmia qualche eurino e non ultimo sei padrone "tecnicamente" di quello che hai realizzato e non ultimo non diventi solo uno schiaccia bottoni. ;-)
0 #3 giusto stefano 2009-11-12 19:30
Ma 30 euro di quanti faretti?
0 #2 luigi 2009-11-12 19:20
Citazione Candelletta:
Premesso che ognuno può fare quello che vuole e che ritengo questi lavori di conversione molto ben fatti, non capisco, però, perchè farli quando esistono sul mercato lampadine a LED da installare facilemente e con costi minimi sui faretti già esistenti come ho fatto io nel mio camper spendendo non più di € 30,00. Ci sono altri motivi?


A parer mio x un sano gusto del fai da te.. :-)
0 #1 Luca 2009-11-12 16:36
Premesso che ognuno può fare quello che vuole e che ritengo questi lavori di conversione molto ben fatti, non capisco, però, perchè farli quando esistono sul mercato lampadine a LED da installare facilemente e con costi minimi sui faretti già esistenti come ho fatto io nel mio camper spendendo non più di € 30,00. Ci sono altri motivi?
