SOSTITUZIONE LUCI SU CORNICE OBLO'

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva


Visti gli elevati consumi di corrente delle classiche luci ad incandescenza ho voluto sostituirle con delle barre a led acquistate su ebay dal mio fedelissimo fornitore di led. Ho acquistato due strisce da 60 led bianchi che insieme consumano 8,5 watt contro i 40 delle 4 lampadine che avevo,e fanno il doppio di luce. Il materiale occorrente; 2) strisce di led,nel mio caso 60 led l'una,prezzo 17-18 euro cadauna 1) pezzo di forex,materiale plastico lavorabilissimo con il cutter e leggerissimo acquistabile presso un brico 1) pezzo di laminato,quello che si usa per impellicciare il  legno,acquistato al brico per 2 euro. Della prima parte non ho le foto perche' fatte con il telefono che ha deciso bene di bloccarsi!!! Per prima cosa,ovviamente,ho smontato la cornice posta attorno all'oblo' dove vi erano inseriti i quattro faretti e con un pezzo di carta mi sono ricavato la dima per tagliare il pezzo di forex.

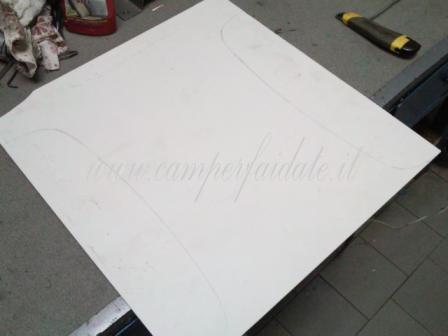

Ho disegnato le due sagome sul forex e le ho tagliate con le forbici e rifinite con la cartavetro.

led01

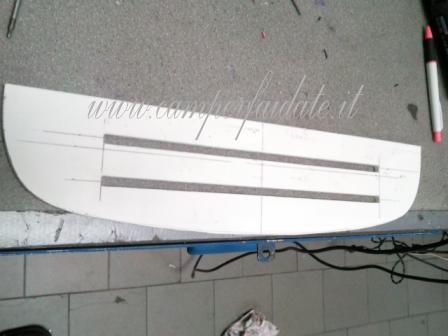

Con l'aiuto del cutter e del dremmel ho praticato i due tagli dove verranno inseriti i led.

led03

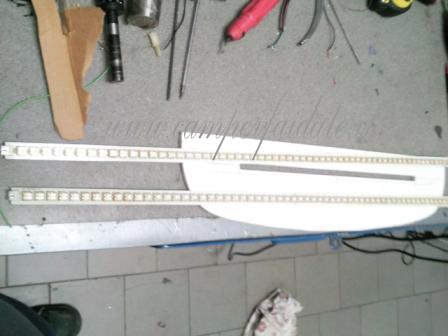

Le due barre di led ,che poi verranno tagliate a meta' e unite con due spezzoni di cavo,e i due pezzi tagliati

led04

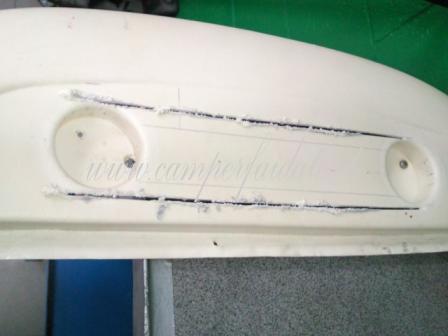

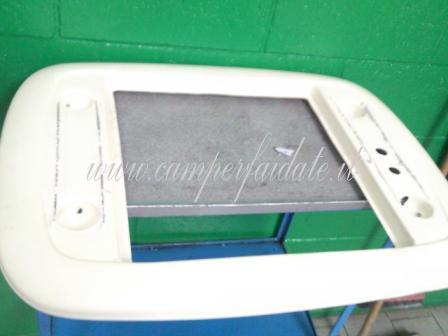

Taglio della cornice originale del camper,operazione indispensabile per evitare che i led toccando la plastica creino spessore

led05

led06

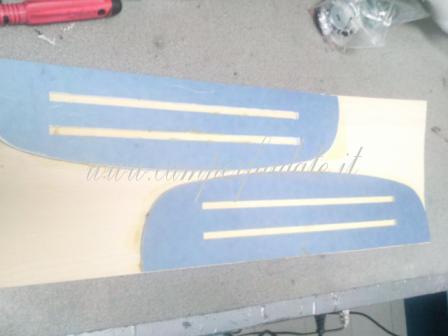

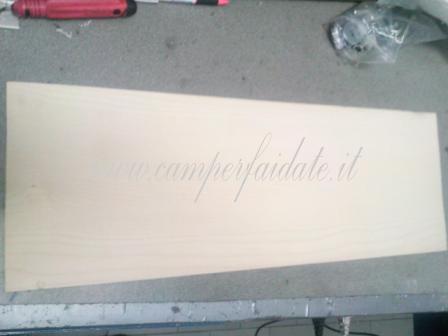

Pezzo di laminato in legno,dove sul retro ho incollato i due pezzi tagliati e sagomati precedentemente,con del bostick.

led07

led08

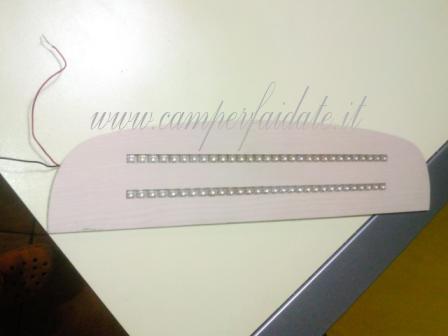

Led montati sui supporti,manca la verniciatura perche' avevo fretta di montarle per partire.

led09

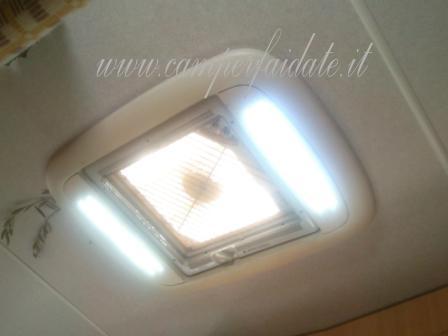

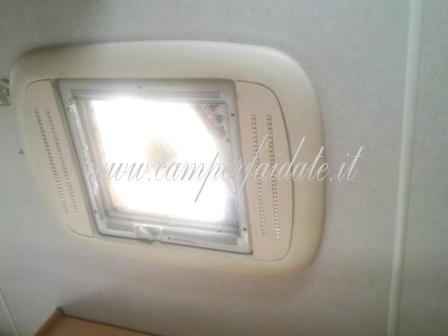

Lavoro ultimato



Il costo totale di tutto si aggira sui 40 euro circa,a mio parere ottimamente spesi perche' la resa delle due barre di led e' nettamente superiore alla lampade alogene.

led10

 led02

Il costo totale di tutto si aggira sui 40 euro circa,a mio parere ottimamente spesi perche' la resa delle due barre di led e' nettamente superiore alla lampade alogene.


Saluti  By : Dario

alt

altAVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #14 Alessandro Stasi 2010-09-17 13:59
http://www.roh-tec.de

Ciao!
0 #13 valter cometti 2010-09-08 20:05
Alestasi ci dai l'indirizzo del tedesco? Grazie.
0 #12 Dario 2010-09-02 23:21
Citazione DavideVR:
Ciao, innanzi tutto complimenti, bel lavoro. Ho visto sul sito del venditore tra le caratteristiche dei led che non devono essere alimentati con tensioni superiori ai 12 volt... in camper abbiamo la 12 che può arrivare anche a 14... tu li hai attaccati comunque direttamente alla 12 del mezzo? Nessun problema?


Si l'avevo letto pure io prima di comprarle e le ho prese ugualmente e collegate direttamente al posto delle lampadine senza ridurre la tensione.
Le ho lasciate accese dal mattino alla sera a casa mentre facevo dei lavori con la 220 inserite e quindi,misurati col tester,sui capi dei fili gli giungevano 13,8 volt e nopn e' successo niente.
Le ho usate in ferie a giugno(la prima barra di led comprata per prova)in area di sosta con 220 attaccata ed e' andato tutto bene,poi quest'estate in giro per il trentino le ho dinuovo usate con la 220 e senza e tutt'ora fuinzionano egregiamente.
Personalmente non ho riscontrato problemi,continuero' a usarle/testarle e se succede qualcosa lo scrivo immediatamente.
Ciao Dario
0 #11 Dario 2010-09-02 23:14
Citazione valter1947:
Scusami ma c’è qualcosa che non quadra:hai ottenuto quattro strisce da 30 da due da 60,perchè parli di 6 barre accese? Io devo sostituire due tubi neon,credo da 18 w,secondo te quanti led devo usa re? Grazie ancora.


Mi sono spiegato male,scusate,le barre a led montate sulla cornice sono 2 tagliate a meta' per questione di spazi.Io ho scritto 6 perche' intendevo tutto il camper illuminato,essendo che ne ho montate altre barre led inserite in un tubo della luce ,appena riesco pubblico anche quel lavoro,quindi in totale sono 2 sulla cornice,una sopra la cucina,una sul tetto in mezzo alla cellula e due(comprate )sopra le due dinette.In totale sono 6 e i consumi sono circa 1/4 delle vecchie luci ad incandescenza.
Per sostituire le lampade da 18 w io,fosse il mio campre quindi parere puramente personale,ne monterei 2 e noterai che la luce emessa' e' nettamente superiore.
Ciao Dario
0 #10 Alessandro Stasi 2010-09-02 12:16
Ottimo lavoro, ben realizzato, complimenti! Comunque io ho ottenuto l'abbattimento dei consumi elettrici dovuti all'illuminazione con un minuto di lavoro, sostituendo le nove lampade alogene da 10w montate in origine con altrettanti moduli LED da 120 lumen, quindi di luminosità equivalente, pagati 65 euro su EBAY da un rivenditore tedesco. Ciao!
0 #9 Davide Comerlati 2010-09-01 19:51
Ciao, innanzi tutto complimenti, bel lavoro. Ho visto sul sito del venditore tra le caratteristiche dei led che non devono essere alimentati con tensioni superiori ai 12 volt... in camper abbiamo la 12 che può arrivare anche a 14... tu li hai attaccati comunque direttamente alla 12 del mezzo? Nessun problema?
0 #8 valter cometti 2010-09-01 11:48
Scusami ma c’è qualcosa che non quadra:hai ottenuto quattro strisce da 30 da due da 60,perchè parli di 6 barre accese? Io devo sostituire due tubi neon,credo da 18 w,secondo te quanti led devo usa re? Grazie ancora.
0 #7 Dario 2010-08-28 21:38
Citazione valter1947:
Ciao Dario,passata l'estate ho deciso di fare il tuo stesso lavoro e vorrei chiederti:come hai collegato i led sia tra di loro e sia alla 12v,il laminato ti è servito solo come supporto?Grazie.



Ciao,i led arrivano gia' montati su un circuito stampato e sono lunghi circa 60 cm e hanno 60 led.Io per adattarli alle mie esigenze ho tagliato la strip di led a meta',cosi' ho ottenuto due pezzi da 30 led e ho poi ricollegato,come in origine, i due pezzi con due spezzoni di cavo.
Il collegamento all 12 volt l'ho eseguito sotto alla cornice dell'oblo' al posto dei faretti originali e utilizzando,in origine,l'interruttore di serie dell'impianto.
Il laminato mi e' servito,oltre che per supporto led, anche per coprire i fori originali presenti sulla cornice oblo'.Li puoi notare nella foto 4 e 5,

Ieri sono finite le vacanze e durante questi 15 giorni ho potuto collaudare appieno i lavori eseguiti e devo dire che sono pienamente soddisfatto.
Con tutti i led accesi ho notato che la batteria durava in eterno,non fosse per l'uso dell'inverter che mangia una cifra di corrente,e non vi era nessun tipo di surriscaldamento da parte dei led.
La luce emessa e' nettamente superiore alle lampadine ad incandescenza che avevo prima,con un consumo di 100 watt!!!!adesso con circa 20 watt (6 barre di led accese) ho molta piu' luce,di solito ne usiamo al massimo 3 in contemporanea.
Buon rientro a tutti.
0 #6 valter cometti 2010-08-26 18:20
Ciao Dario,passata l'estate ho deciso di fare il tuo stesso lavoro e vorrei chiederti:come hai collegato i led sia tra di loro e sia alla 12v,il laminato ti è servito solo come supporto?Grazie.
0 #5 Dario 2010-08-02 20:23
Nessun problema di surriscaldamento,io le ho utilizzate normalmente in un week ed e' stato tutto nella norma.In piu' prima di partire le ho lasciate accese mezza giornata a casa e non ho riscontrato nessun problema.
Ne avevo gia' montate altre in un tubo di plastica,postero' il lavoro,e sono gia' diversi week che le uso ed e' tutto nella norma,sia come luce che come calore.
Dario
0 #4 valter cometti 2010-08-02 17:09
Ottimo Dario,ci sono problemi di surriscaldamento?Grazie.
0 #3 Dario 2010-08-02 14:38
Ciao,il nome del venditore e' CARRDANNY, ti do anche il link dei moduli led che ho acquistato.

http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=390153985640&ssPageName=STRK:MEWAX:IT

Io mi sono trovato benissimo.
0 #2 giancarlo 2010-08-02 10:55
ciao Dario, mi potresti dire il nome del venditore su ebay.

Grazie
0 #1 Luciano 2010-08-01 21:39
Bello, utile e ben fatto. Bravo
