LAMPADA CON TELECOMANDO ON/OFF

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva


Lavoretto semplice, economico e di grande utilità.

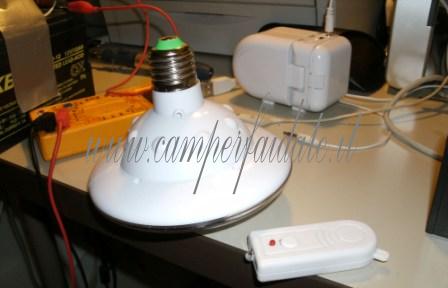

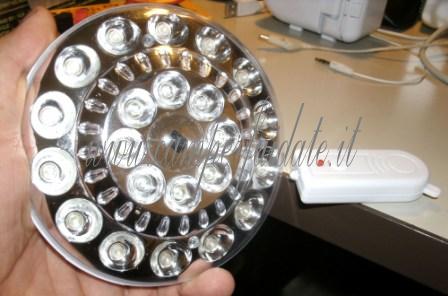

Da un cinese ho comprato una lampada a led che funziona a 220 (€ 5) che ha la funzione di accendersi oltre che come una normale lampadina con il suo interruttore, anche a distanza con un telecomando (foto 1 - 2). In un negozio di elettronica invece ho acquistato un transistor 7805 e un diodo (x un totale di € 1,5). L'idea nasce dal fatto che nel mio camper quando vado a letto, la luce della cellula viene spenta e accesa da un solo  punto luce. In poche parole, quando stavo sdraiato sulla mansarda e dovevo spegnere la luce, dovevo riscendere per spegnere da l'unico punto luce.

Iniziamo ad operare

Togliendo le 4 viti che assemblano il porta lampade con la parte inferiore dei led. Aprendolo in due parti, mi trovo un circuito stampato e una batteria di 4,5v.(foto_03)

Cosa fare!!!

1)Tagliare i due fili che vanno dalla 220 al circuito stampato ( Nella foto_03, sono cerchiati di colore nero)

2)Tagliare i due fili che vanno dalla batteria al circuito stampato ( Nella foto_03, sono cerchiati di colore giallo)

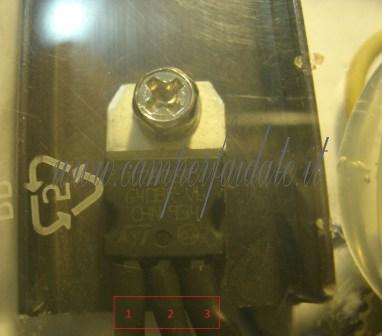

3)Saldare il piedino del diodo al numero 3 del piedino del transistor (purtroppo non ho la foto)

4)saldare l'uscita del positivo del circuito stampato nel piedino del transistor 1 e il negativo nel piedino 2

A questo punto abbiamo adattato il circuito della nostra lampadina da v 4.5 a 12v

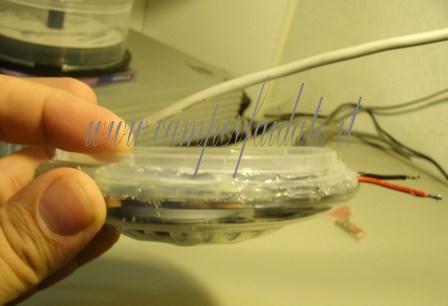

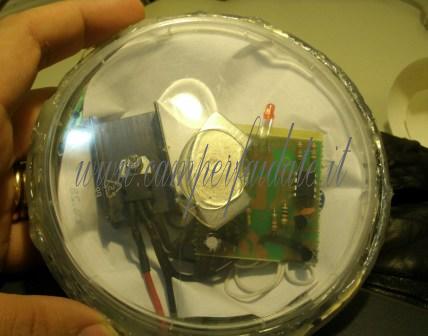

Il resto è tutta a vostra fantasia. Io ho chiuso il tutto con un coperchio di un contenitore dei cotonfiock inserendo una calamita all'interno per poterla attaccare dove voglio(foto_05-_06)

Dimenticavo il negativo e il positivo per alimentare della lampadina viene preso : il + dall'uscita del diodo e il - dal 2 piedino in comune con il circuito elettrico.

Il transistor non riscalda ho provato a tenerlo acceso 2 giorni interi.

Buon lavoro a tutti



foto_01

foto_02

foto_03

foto_04

foto_05

foto_06

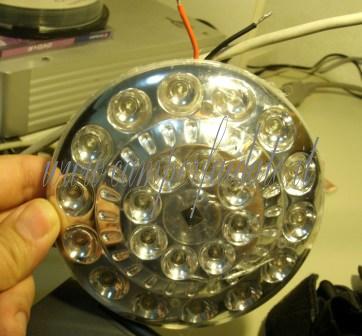

foto_07

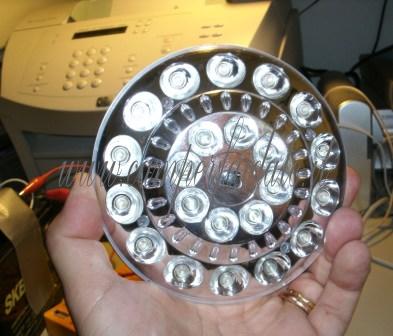

foto_08

By : Alamaro
