PIANO CUCINA ILLUMINATO A BASSO CONSUMO

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

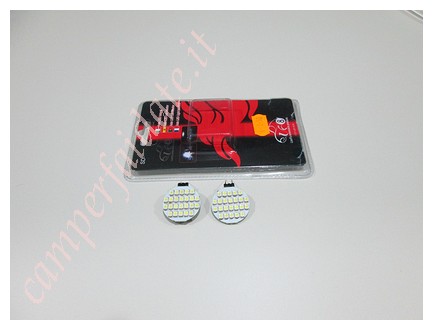

Girando in un magazino di materiale cinese mi sono inbattutto in queste "schiacciatine" a led ne ho acquistate due al prezzo di 5 €,nemmeno avevo l'ideai dove le avrei potuto montare.Una volta a casa la prima cosa che ho fatto è stato quelle di provarle al banco con l'alimentatore da 12 v e il risultato è stato eccezionale, al di fuori delle mie aspettative .IMG 0185-camperfaidate

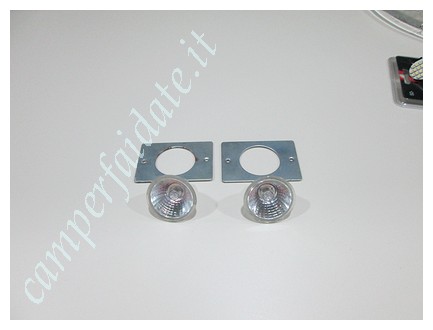

Dal banco al camper il passaggio è stato breve perchè pensa e ripensa ho trovato subito la collocazione come sostituzione di due faretti alogeni , mangia amper che erano anche motivo di discussioni con mia moglie , presenti all'interno della cappa della cucina del mio superbrig 678 del 2006.In effetti non erano dei veri e propri fareti con cornice ma dei faretti mantenuti fermi da una piastra forata come in foto e la cappa fungeva anche da cornice.

IMG 0187-camperfaidate

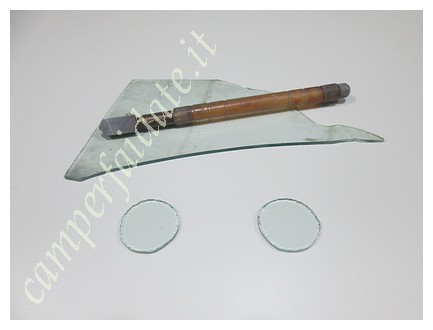

Una volta smontata la cappa la prima cosa che ho realizzato sono stati i due vetrini il lavoro l'ho eseguito utilizzando un diamante e una mola da banco ,anche se non sono venuti precisi andavano bennissimo perchè il diametro esterno del vetro viene mascherato dall'acciaio della cappa

IMG 0186-camperfaidate

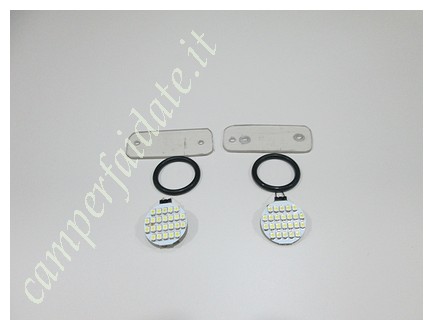

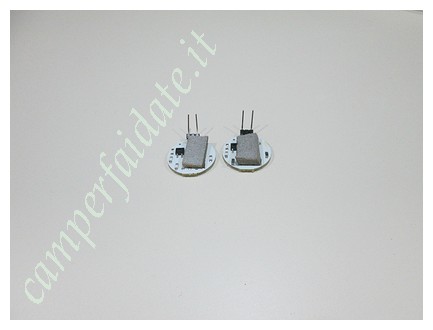

Il passaggio successivo è stato quello bloccare il tutto : 1) ho creato delle piastrine in plexiglass che potessero mantenere fermo le "schiacciatine" al posto di quelle metalliche-2) ho utilizzando anche due OR in gomma ,come distanziali, leggermenti piu' piccoli del diametro delle "schiaccitine" cosi ho evitato che i led toccassero direttamente il vetrino-3) incollando della gommapiuma nella parte posteriore delle schiacciatine.

IMG 0189-camperfaidate

IMG 0191-camperfaidate

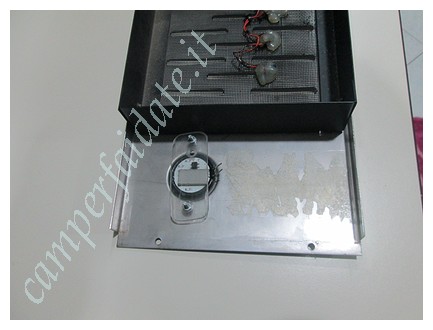

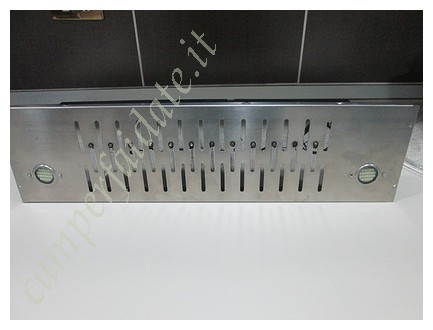

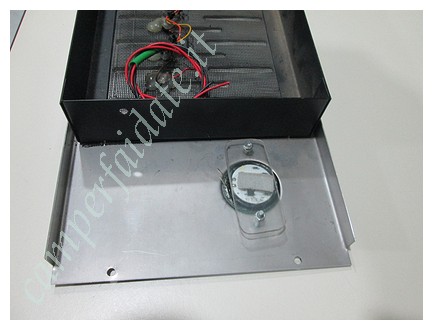

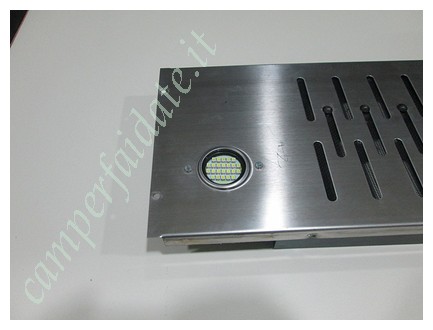

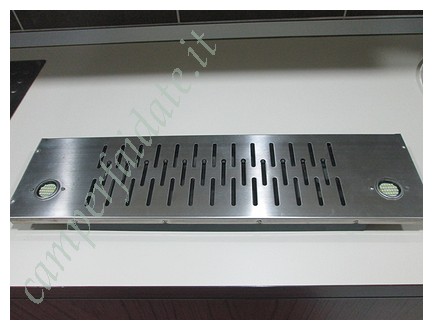

Queste sono le foto che mostrano come sono state montate

IMG 0196-camperfaidate

IMG 0197-camperfaidate

IMG 0195-camperfaidate

IMG 0194-camperfaidate

IMG 0198-camperfaidate

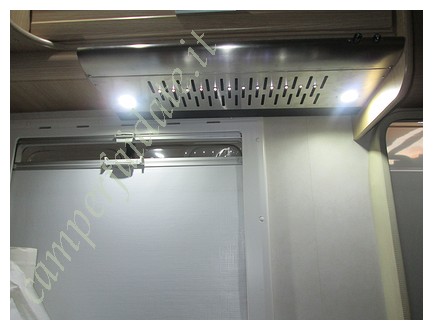

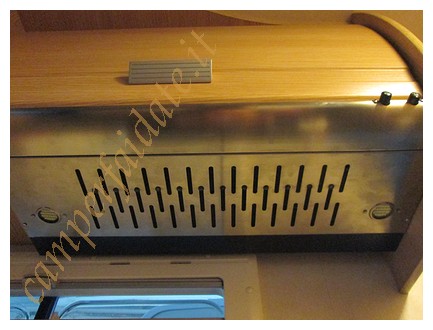

Queste sono le foto della cappa montata

IMG 0200-camperfaidate

IMG 0205-camperfaidate

IMG 0207-camperfaidate

Il risultato lo ritengo eccezionale , rispetto alla prima esperienza quando avevo messo una fila di 12 led nelle asole della cappa (si intravedono nelle foto).

By : Anonimo

alt

altAVVERTENZE

You have no rights to post comments

Commenti

0 #14 Max Righetti 2015-01-23 22:20
bel lavoro bravo
0 #13 Mario 2015-01-09 11:27
Citazione dany75:
FABRIZIO I LED NON SCALDANO NEANCHE UN POCHETTINO ZERO ASSOLUTO.COMPLIMENTI PER IL LAVORO E BUON NATALE :lol:


Assolutamente sbagliato,anche i led scaldano
Quelli "seri" sono muniti di alette dissipatrici di calore in alluminio. La gommapiuma a stretto contatto con la superficie dei led,non è indicata!! rischio di carbonizzazione. :sad:
0 #12 Luca 2014-12-26 20:08
Grazie, per i dati e buone feste anche a te.
0 #11 Alberto 2014-12-26 00:21
Bravo, complimenti per il lavoro e la spiegazione.
Anche io li ho cambiati tutti, però sono stato più fortunato perchè avevo tutti gli attacchi G4, ma ho speso qualcosa in più perchè comprati alla fiera del camper a Parma. ciao e buone feste.
0 #10 michele 2014-12-25 22:08
Io quelli alogeni del mio Rimor Korsaro del 1994 li ho sostituiti da molti anni con faretti a led, però ha ragione Alaudabar, scaldano anche i led, sarebbe il caso che non coprissi il circuito con la gomma piuma, non perché potrebbe incendiarsi ma perché ne soffre l'impianto led e rischi di guastarlo, non per niente anche i led hanno spesso i dissipatori di calore.
+2 #9 mfreddo 2014-12-25 21:59
Grazie per i complimenti ,ma è stata solo un intuizione che ho poi esteso a tutti i faretti del camper questa estate li ho utilizzato per tutto il mese di vacanza vi viene voglia di tenerli accesi ,guardando l'assorbimento dalla centralina.
Costano pochissimo
Consumano pochissimo
Non riscaldano assolutamente
Fanno una bellissima e luminosa luce
ecco le caratteristiche
Alimentazione AC/DC 12V

Potenza 1.9W

Attacco G4

Angolo emissione luce 120°

Temperatura colore luce bianca fredda 6400k

Led 24 smd 3528

Luminosità 90lm

Equivalente alogena 10W

Dimensioni ø28x36 mm

Durata 50.000 ore

Prossimamente ,appena andrò al camper per fare delle foto ,pubblicherò il lavoro della sostituzione di tutti i faretti , in questo caso ho dovuto modificare strutturalmente la "schiacciatina"
Colgo l'occasione per agurarvi un sereno e prospero 2015 magari pieno di fai da te
+1 #8 Andrea 2014-12-25 16:30
Quelle "schiacciatine" si trovano ormai ovunque, il mio superbrig del 2002 ha gli attacchi g4 dappertutto anche sulla cappa
-1 #7 Rossano 2014-12-25 15:44
Bravo ottimo lavoro, si vede che hai manualità ed inventiva :lol: non sembri un profano
+1 #6 Luca 2014-12-25 00:00
Di quelle "schiacciatine" non ne ho ancora trovate.
Puoi mettere qualche dato: Watt, lumen o qualunque altra cosa riesci.
0 #5 Andrea 2014-12-24 19:45
scaldano stai tranquillo che scaldano pure loro, specie il regolatore sul retro... ma i watt sono talmente pochi che non è paragonabile a quanto scalda l'alogena... prova a lasciarli accesi 10 minuti e poi ci dici. PS: certo che il superbrig del 2006 neppure un attacco G4 ha? Il Laika del 1995 ce l'ha ?!?!?
0 #4 fabrizio 2014-12-24 17:39
grazie della risposta...mi hai chiarito un dubbio ..buone feste :lol:
0 #3 dario 2014-12-24 16:43
FABRIZIO I LED NON SCALDANO NEANCHE UN POCHETTINO ZERO ASSOLUTO.COMPLIMENTI PER IL LAVORO E BUON NATALE :lol:
+1 #2 fabrizio 2014-12-24 15:42
bel lavoro unico mio dubbio da profano è la dispersione di calore dei led...siccome credo scaldino molto non so se può essere corretta la scelta della gommapiuma sul retro della lampada..ma ti ripeto non sono esperto sulla questione per cui il mio è solo un dubbio..
comnuque complimenti per il lavoro pulito

buone feste
+4 #1 Massimo Serri 2014-12-24 15:07
bel lavoro e ottima spiegazione.
