ALLOGGIAMENTO RUOTA DI SCORTA INTERNO GARAGE "terza parte"

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva


leggi-faidate

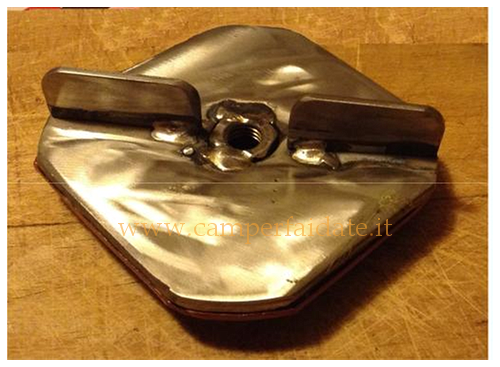

Avevo in garage una piastra Inox a cui ho fatto saldare a centro un dado M12, sul lato esterno due "orecchiette" per facilitarne il serraggio e all'interno un anello del diametro corrispondente al mozzo del cerchione:

supporto-ruota-di-scorta-1-camperfaidate.it

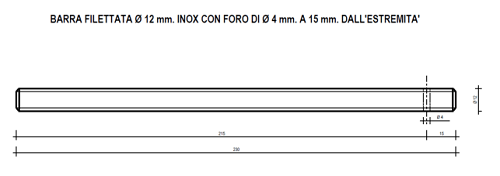

Barretta filettata.

supporto-ruota-di-scorta-2-camperfaidate.it

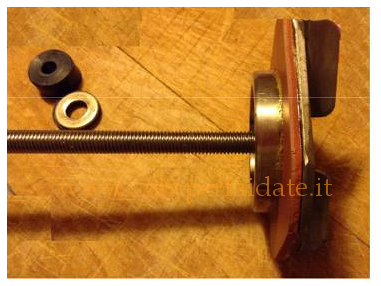

ho poi fatto realizzare una barra filettata M12

supporto-ruota-di-scorta-3-camperfaidate.it

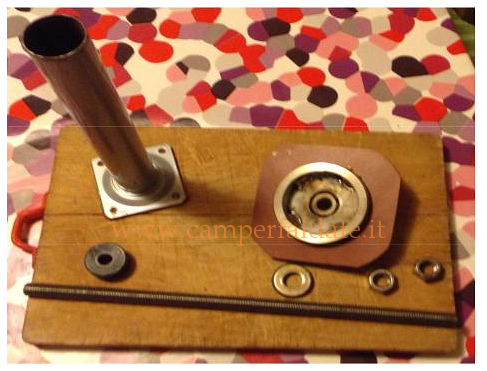

anche qui ho preferito incollare della gomma per evitare il contatto diretto con il cerchione,qui l'insieme dei pezzi utilizzati, avevo uno scarto di un piede di tavolo comprato al brico e utilizzato per un precedente lavoro (non bisogna buttare mai nulla), che ho utilizzato per coprire la barra filettata.

supporto-ruota-di-scorta-4-camperfaidate.it

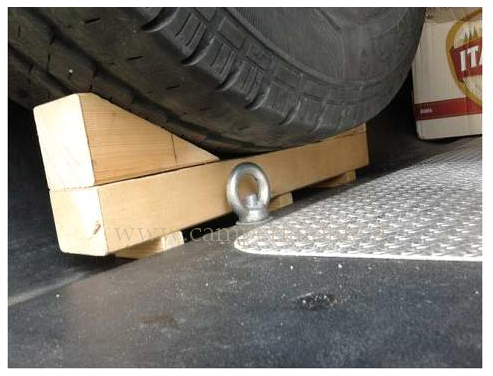

A questo punto ho verificato che il golfare su cui assicurare le cinghie per l'eventuale bloccaggio del motorino, veniva coperto dalla ruota.

supporto-ruota-di-scorta-5-camperfaidate.it

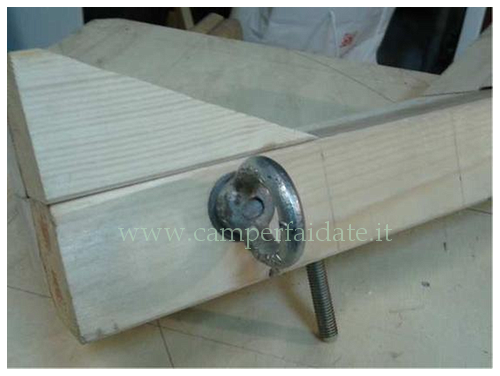

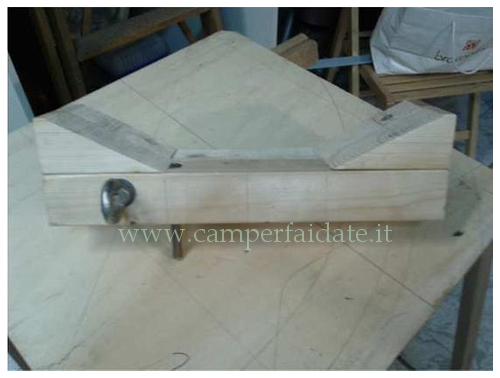

ho deciso allora di toglierlo, raddoppiare la culla in legno e utilizzare il foro rimasto per ancorare al pavimento la suddetta culla, e sfruttando il golfare tolto per bloccare fra di loro le due culle mediante una barretta filettata M10.

supporto-ruota-di-scorta-6-camperfaidate.it

più facile a farsi che a dirsi.

supporto-ruota-di-scorta-7-camperfaidate.it

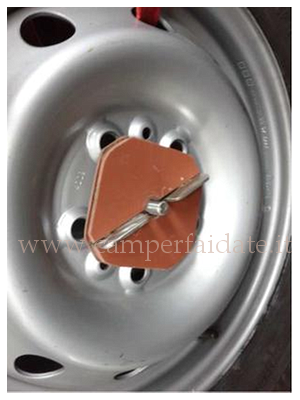

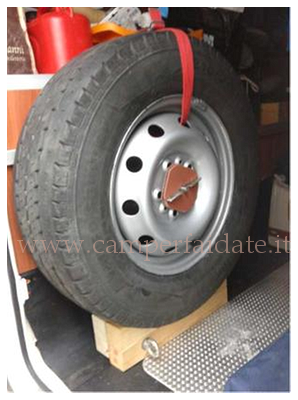

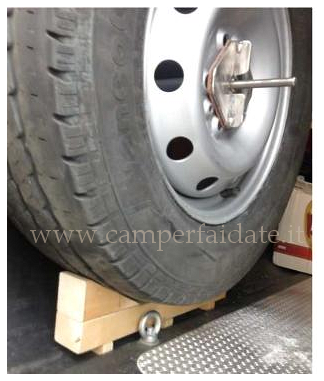

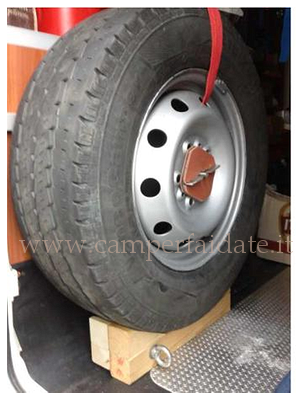

Ciò fatto, ho completato il montaggio

 supporto-ruota-di-scorta-8-camperfaidate.itsupporto-ruota-di-scorta-9-camperfaidate.it

Prima     Dopo

supporto-ruota-di-scorta-10-camperfaidate.it supporto-ruota-di-scorta-11-camperfaidate.it

Inconvenienti riscontrati:

a) il posizionamento ottimale della piastra, purtroppo ha fatto si che venisse coperto il foro relativo alla bocchetta di riscaldamento del garage, (foto 9), per cui ho preferito rinunciarvi, eliminando bocchetta di areazione, (foto 10) per poi spostarla in un secondo momento in questa posizione (foto 11)

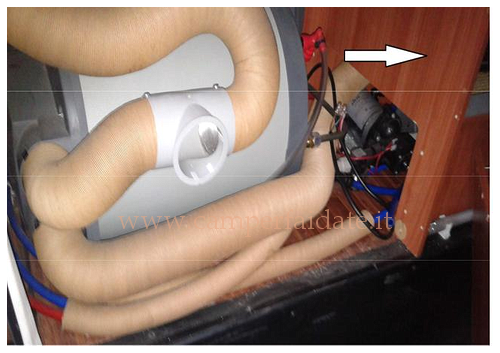

Foto 9

supporto-ruota-di-scorta-12-camperfaidate.it

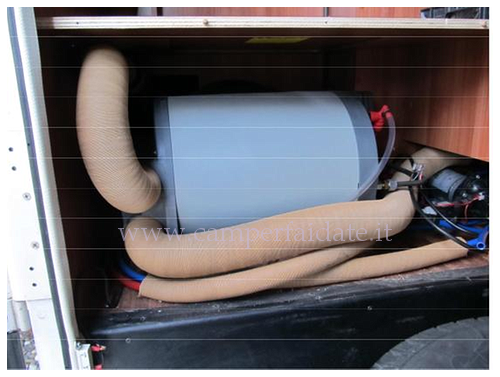

Foto 10

supporto-ruota-di-scorta-13-camperfaidate.it

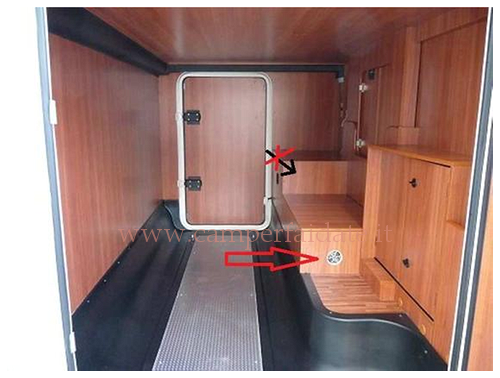

Foto 11

supporto-ruota-di-scorta-14-camperfaidate.it

In un secondo momento, qualora se ne ravvedesse la necessità, sostituirò l'aeratore indicato nella foto 11, con quello che ho recuperato, collegandolo al tubo che passa proprio dietro;

By Oscandu
