PROLUNGA A SCOMPARSA PIANO DI CUCINA

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva


leggi-faidate

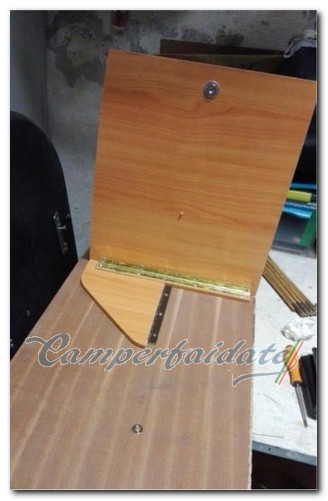

Salve a tutti: ecco nei particolari la prolunga del piano cucina che ho postato qui:https://www.camperfaidate.it/faidate/3065-challenger-genesis-43-del-2006  montaggio in cantina su pianale di prova:Sia per il piano di appoggio che per la staffa di sostegno ho utilizzato un pannello di laminato dello spessore di 8mm.In questo modo sono riuscito a farlo stare all'interno della piccola risega di 1.5cm data dal fianco del frigo e dal montante laterale della cucina.

tavolino-pieghevole00001

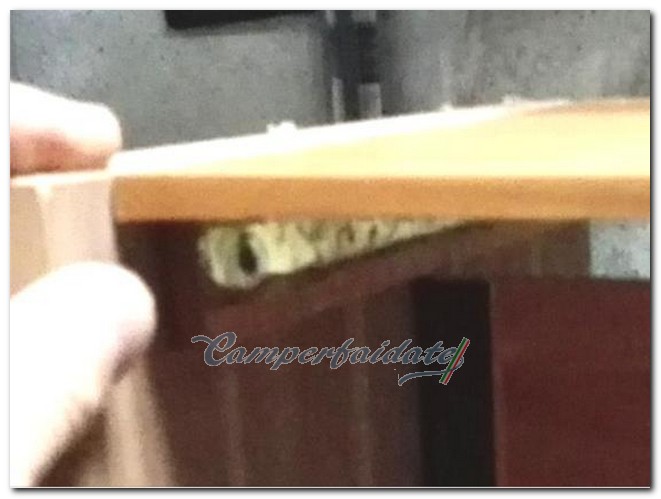

La cerniera di apertura/chiusura del piano di appoggio è fissata ad un listello ottenuto con un avanzo di laminato opportunamente fresato per contenere lo spessore (2mm circa) della cerniera ed evirare ulteriori sporgenze.

tavolino-pieghevole00003

tavolino-pieghevole00002

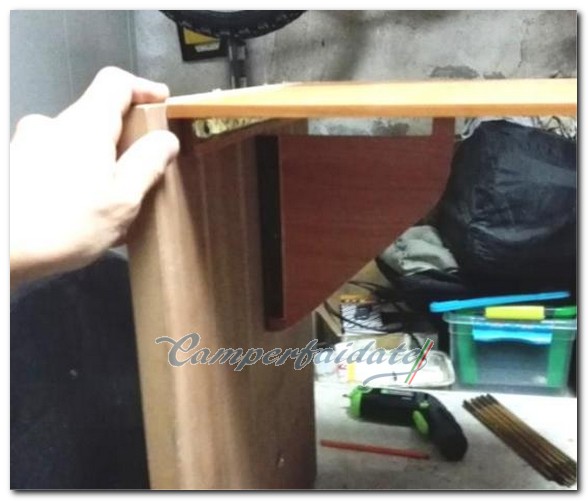

Staffa di sostegno fissata alla parete con una cerniera

tavolino-pieghevole00004

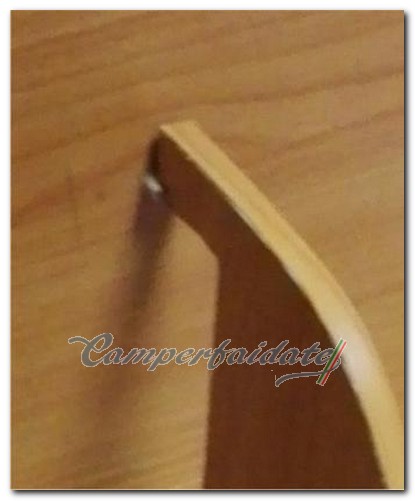

Spina di fermo della staffa: evita la richiusura accidentale della staffa

tavolino-pieghevole00005

tavolino-pieghevole00006

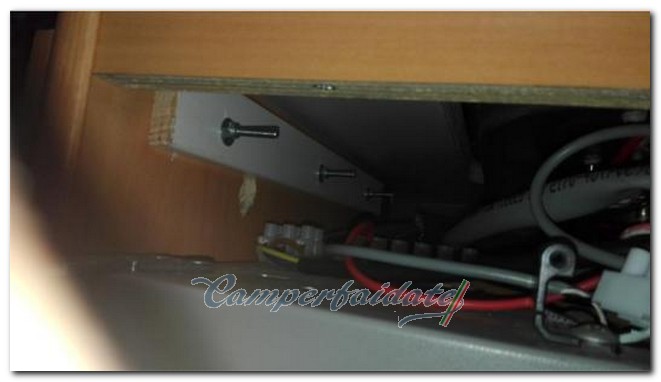

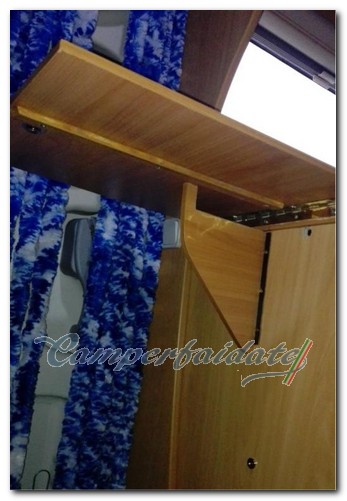

Il tavolo è fissato alla parete (accanto al frigo) tramite 3 bulloni passanti e un listello interno di rinforzo Il pianale è stato rinforzato con un'asta per evitare flessioni (spessore 8mm) Calamite per bloccaggio da chiuso

tavolino-pieghevole00007

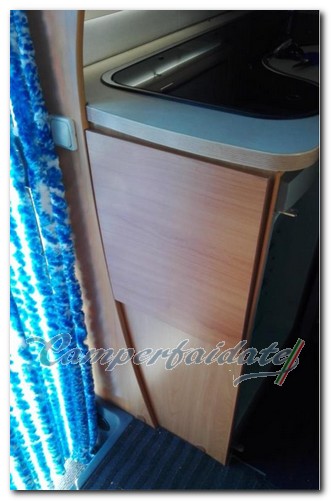

Vista da chiuso: il tavolino è stato sagomato per farlo rientrare nella sporgenza data dal montante laterale della cucina

tavolino-pieghevole00008

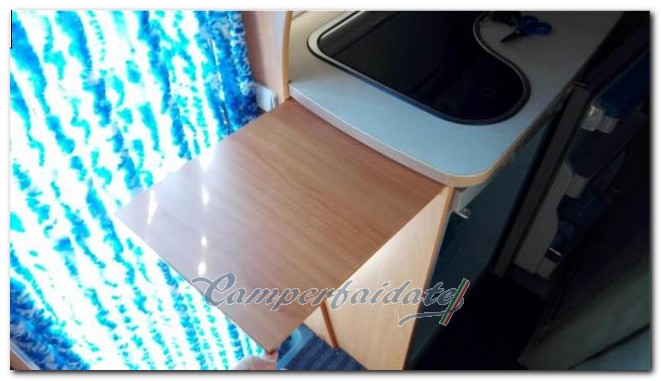

Vista da aperto

By : Cristiano
