PORTA MOTORE "FUORI BORDO"

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

Dettagli
Visite: 5658
Voglio presentare il lavoro che ho fatto fare sul mio camper per eliminare il motore del tender dal garace, eliminando così anche l'inevitabile cattivo odore di benzina e fumi di scarico.

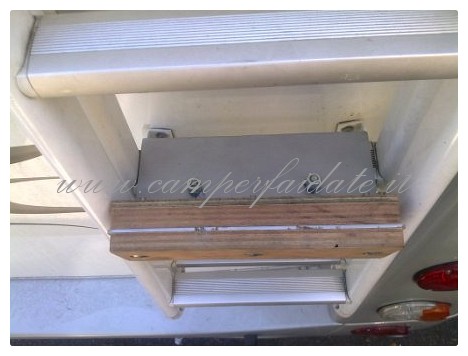

Come potete vedere dalle immagini ho fatto realizzare una staffa che unisce due gradini della scaletta del camper (in dotazione sul mio ma mai utilizzata). La staffa è tenuta da due viti fissate da dado e controdado (foto 1) per serrarle meglio. Il dado è saldato alla staffa il controdado libero. Le due viti passano in mezzo alle due parti della scaletta. (La scaletta è del tipo richiudibile su se stessa). La parte esterna della staffa è obbliqua e su questa ho fatto fissare il multistrato marino su cui appendere il motore (foto 2). Ho fatto rinforzare il serraggio della scaletta alle staffe mettendo due piastre in acciaio e viti passanti, sia alle staffe in basso che a quelle in alto (foto 3). Ho fatto fare la staffa in maniera che il motore quando vi è applicato urti con i piedini alla scaletta, in modo da evitare ogni possibile vibrazione (foto 4 e 5). Ora sto studiando una catenina in acciaio da usare come sicurezza e antifurto. Per questo ho già lasciato un foro sulla staffa dove agganciare un lucchettino.
foto1-Camperfaidate

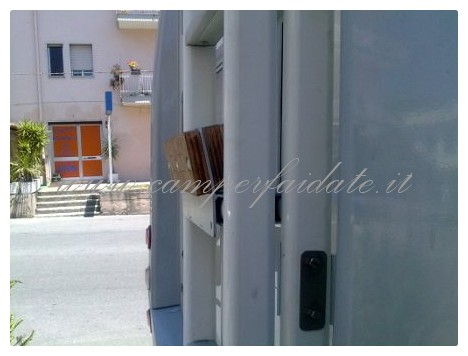

foto2-Camperfaidate

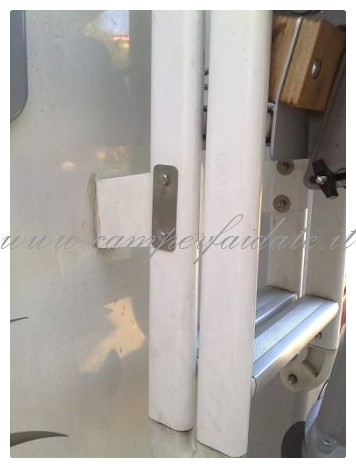

foto3-Camperfaidate
foto4-Camperfaidate

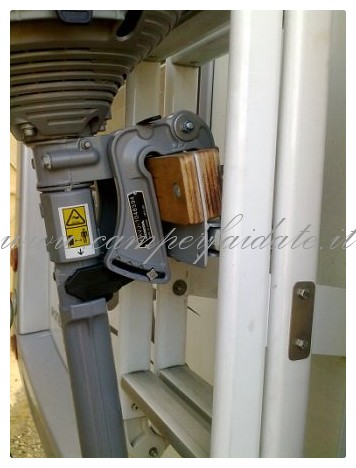

foto5-Camperfaidate

Ciao a tutti e buone vacanze
CicciKreos
Francesco Strangis




AVVERTENZE

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #28 giorgio 2011-08-06 12:25
molto interessante mrighetti grazie, ciaoooooo ;-)
0 #27 Max Righetti 2011-08-06 00:12
se hai tempo leggiti questa piccola guida sui carichi e poi ti confronti con il tuo ingegnere. ciao

http://www.routiers.ch/Francais/documents/Ladungssicherung_i.pdf
0 #26 Marco Renier 2011-08-04 03:40
Citazione mrighetti:
alla prima buca o al primo cordolo (che ora son alti 20 centimetri) cade scala e anche motore.
a parte questo io sinceramente non capisco come ci si possa fidare ad andare in giro con una cosa cosi pesante appesa ad una struttura che è nata per sostenere un peso solo da fermo. scusami ma ritengo che sia da incoscenti.

Ciao mrighetti
il mio motore pesa solo 14,5 kg, certo uno più pesante è più problematico ma come mi ha confermato un ingegnere se il motore è perfettamente serrato alla scala le sollecitazioni non danno nessun aggravio di peso, ciò avviene, invece, se il motore ha gioco.
Ciao
0 #25 Max Righetti 2011-08-03 18:40
alla prima buca o al primo cordolo (che ora son alti 20 centimetri) cade scala e anche motore.
a parte questo io sinceramente non capisco come ci si possa fidare ad andare in giro con una cosa cosi pesante appesa ad una struttura che è nata per sostenere un peso solo da fermo. scusami ma ritengo che sia da incoscenti.
0 #24 Marco Renier 2011-08-01 18:34
Citazione betapiz:
pesa troppo per la scaletta? altrimenti non sarebbe male,nessun inpiccio dentro il camper.

Ciao
se la scaletta è fissata alla struttura con viti passanti penso che nemmeno i 50 Kg siano troppi, se invece è fissata con viti non passanti 50 kg mi sembrano tanti, a quel punto cercherei di fare un gavone sotto Ciao a tutti
0 #23 Alessandro 2011-07-31 21:35
pesa troppo per la scaletta? altrimenti non sarebbe male,nessun inpiccio dentro il camper.
0 #22 sir 2011-07-31 18:18
io l'ho messo sotto il tavolo pesa 45 kili....
0 #21 Massimiliano 2011-07-19 23:43
Se pesa così poco non avrai problemi, pensa che chi sale sulla scala è almeno 70 kg, se poi ci salgo io........ :lol:
0 #20 giusto stefano 2011-07-19 23:25
Citazione bruno44:
ciao giusto, se non ho capito male il tuo ragionamento fila cosi: se attacco un motore alla scaletta, rischio grosso data l'avidità originata da necessità delle forze dell'ordine, se appendo salami e soppresse tutto va bene,non danno fastidio, anzi creano una situazione ilare, ma a che legge ti attacchi?
ciao bruno

Hai proprio capito male!! Ciao Stefano
0 #19 bruno 2011-07-19 22:41
ciao giusto, se non ho capito male il tuo ragionamento fila cosi: se attacco un motore alla scaletta, rischio grosso data l'avidità originata da necessità delle forze dell'ordine, se appendo salami e soppresse tutto va bene,non danno fastidio, anzi creano una situazione ilare, ma a che legge ti attacchi?
ciao bruno
0 #18 giusto stefano 2011-07-19 21:57
Citazione CicciKreos:
Citazione giusto:
Ciao a tutti. Mi stupisco che nessuno si sia posto il problema se il codice della strada consenta di appendere un motore ...o qualsiasi altra cosa su una scaletta non omologata per farlo. Siamo tutti d'accordo che per tenere, tiene. Ma secondo me si nota troppo e di vigili sguinzagliati da comuni assetati di soldi ce ne sono e ce ne saranno sempre di più. Poi ci sono le assicurazioni che si aggrappano a qualsiasi cosa in caso di....... :-* ;-)

Ciao Giusto
grazie per il commento.
Anch'io non penso ci siano delle restrizioni particolari su ciò che appendi (ferma restando la necessita, come suggerito in precedenza, del cartello carichi sporgenti).
Comunque cercherò di approfondire, se trovo qualcosa in materia lo scrivo.
Ciao

ciao Ciccikreos, ho appena risposto a enricogel spiegandogli il mio...e solo mio punto di vista. Sono sicuro che il tuo motore non si staccherà mai, non è questo il punto, hai fatto un buon lavoro ma non penso si possa fare. Ciao a presto
0 #17 giusto stefano 2011-07-19 21:52
Citazione enricogel:
Citazione giusto:
Ciao a tutti. Mi stupisco che nessuno si sia posto il problema se il codice della strada consenta di appendere un motore ...o qualsiasi altra cosa su una scaletta non omologata per farlo. Siamo tutti d'accordo che per tenere, tiene. Ma secondo me si nota troppo e di vigili sguinzagliati da comuni assetati di soldi ce ne sono e ce ne saranno sempre di più. Poi ci sono le assicurazioni che si aggrappano a qualsiasi cosa in caso di....... :-* ;-)
Giusto sono d'accordo che comuni assetati ce ne sono in abbondanza, del resto con queste manovre economiche non potrebbe essere altrimenti, ma mi chiedo che diavolo di articolo del c.d.s. potrebbero applicare. Di omologazione scalette non ho mai sentito parlare, se tu sei più informato delucidaci ,che la cosa può essere molto utile a tanti. ciaoooooooo :lol:

Ciao enricogel, mi hai frainteso o è più facile che io mi sia spiegato male: non intendevo dire che esistono scalette omologate per camper ma bensì che non lo sono per quello scopo, ad esempio se vuoi portarti"appesa"appresso una bicicletta devi dotarti di un portabici omologato( il mio è della fiamma con omologazione tedesca TUV). Secondo te se la stessa bici la appendi alla scaletta sei su una botte di ferro?Il mio buonsenso mi dice di no....ma forse è solo il mio. ciao ;-)
0 #16 Marco Renier 2011-07-19 21:32
Citazione giusto:
Ciao a tutti. Mi stupisco che nessuno si sia posto il problema se il codice della strada consenta di appendere un motore ...o qualsiasi altra cosa su una scaletta non omologata per farlo. Siamo tutti d'accordo che per tenere, tiene. Ma secondo me si nota troppo e di vigili sguinzagliati da comuni assetati di soldi ce ne sono e ce ne saranno sempre di più. Poi ci sono le assicurazioni che si aggrappano a qualsiasi cosa in caso di....... :-* ;-)

Ciao Giusto
grazie per il commento.
Anch'io non penso ci siano delle restrizioni particolari su ciò che appendi (ferma restando la necessita, come suggerito in precedenza, del cartello carichi sporgenti).
Comunque cercherò di approfondire, se trovo qualcosa in materia lo scrivo.
Ciao
0 #15 giorgio 2011-07-19 18:13
Citazione giusto:
Ciao a tutti. Mi stupisco che nessuno si sia posto il problema se il codice della strada consenta di appendere un motore ...o qualsiasi altra cosa su una scaletta non omologata per farlo. Siamo tutti d'accordo che per tenere, tiene. Ma secondo me si nota troppo e di vigili sguinzagliati da comuni assetati di soldi ce ne sono e ce ne saranno sempre di più. Poi ci sono le assicurazioni che si aggrappano a qualsiasi cosa in caso di....... :-* ;-)
Giusto sono d'accordo che comuni assetati ce ne sono in abbondanza, del resto con queste manovre economiche non potrebbe essere altrimenti, ma mi chiedo che diavolo di articolo del c.d.s. potrebbero applicare. Di omologazione scalette non ho mai sentito parlare, se tu sei più informato delucidaci ,che la cosa può essere molto utile a tanti. ciaoooooooo :lol:
0 #14 giusto stefano 2011-07-19 14:33
Ciao a tutti. Mi stupisco che nessuno si sia posto il problema se il codice della strada consenta di appendere un motore ...o qualsiasi altra cosa su una scaletta non omologata per farlo. Siamo tutti d'accordo che per tenere, tiene. Ma secondo me si nota troppo e di vigili sguinzagliati da comuni assetati di soldi ce ne sono e ce ne saranno sempre di più. Poi ci sono le assicurazioni che si aggrappano a qualsiasi cosa in caso di....... :-* ;-)
0 #13 giorgio 2011-07-13 18:42
Citazione CicciKreos:
Ciao Enricogel
non per forza bisogna essere tuttologi.
Le saldature fatte in un certo modo non sono il mio pane. Progetto e Scelte tecniche mie. Realizzazione amico saldatore.
Ciao

ecco un altro rosicone! comunque il "tuttologo" è colui "che sa tutto di tutto" non colui " che sa far di tutto". :sad:
0 #12 Marco Renier 2011-07-13 18:22
Ciao johnPV1
come dicevo ho già pensato alla soluzione "antifurto".La prima semplicissima un lucchettino tra gli anelli delle viti di serraggio del motore, la seconda un laccio d'acciaio fissato al forellino già preisposto.
Ciao e grazie
0 #11 Marco Renier 2011-07-13 18:20
Citazione bruno44:
ciao cicci, ottima soluzione, non credo vi siano problemi di tenuta di alcun genere, perchè se i supporti della scaletta non portano il motorino, certamente non possono portare una persona, magari pesante, anche se hai fatto fare penso che almeno l'idea sia tua, e questo è importante, alla fine ed è ciò che conta, il tutto serve a dare spunti agli amici camperisti
salutoni bruno

Pienamente daccordo Bruno
Ciao
0 #10 Marco Renier 2011-07-13 18:19
Ciao Enricogel
non per forza bisogna essere tuttologi.
Le saldature fatte in un certo modo non sono il mio pane. Progetto e Scelte tecniche mie. Realizzazione amico saldatore.
Ciao
0 #9 Simone 2011-07-13 00:50
Ottimo lavoro e attento ai ladri. :-*
0 #8 bruno 2011-07-12 19:51
ciao cicci, ottima soluzione, non credo vi siano problemi di tenuta di alcun genere, perchè se i supporti della scaletta non portano il motorino, certamente non possono portare una persona, magari pesante, anche se hai fatto fare penso che almeno l'idea sia tua, e questo è importante, alla fine ed è ciò che conta, il tutto serve a dare spunti agli amici camperisti
salutoni bruno
0 #7 giorgio 2011-07-12 19:05
:-| é pieno di "ho fatto fare", ma lo hai fatto tu, o te lo sei fatto fare da altri?
0 #6 Marco Renier 2011-07-11 20:50
Citazione zaflaucich:
Ci andrebbe anche un bel cartello per carichi sporgenti visto che eccede la sagoma posteriore del veicolo.
Se trovi "quello giusto" ti potrebbe fare delle storie.

Grazie per la dritta provvederò anche in tal senso.
Grazie
0 #5 mirkoc 2011-07-11 14:24
Ci andrebbe anche un bel cartello per carichi sporgenti visto che eccede la sagoma posteriore del veicolo.
Se trovi "quello giusto" ti potrebbe fare delle storie.
0 #4 Marco Renier 2011-07-11 13:20
Citazione betapiz:
bella idea e bel lavoro bravo

Grazie per il commento
Ciao
0 #3 Marco Renier 2011-07-11 13:19
Citazione tonio66:
Hai pensato ai danni strutturali che potresti creare alla parete prendendo inavvertitamente qualche asperità sul terreno a velocità sostenuta?

Si ci avevo pensato.
Come spiegavo il motore aderisce perfettamente alla scaletta alla quale urta con i piedini, serrando i morsetti del motore non permette il minimo "gioco" quindi riduce al minimo il problema di cui parli. Naturalmente come si vede ho optato per un motore piccolo che pesa solo 12,4 Kg quindi poco di più della classica tanica per la doccia esterna che molti portano attaccatta alla scaletta.
Grazie per il commento e "buon camper"
Francesco
0 #2 Antonio 2011-07-11 11:19
Hai pensato ai danni strutturali che potresti creare alla parete prendendo inavvertitamente qualche asperità sul terreno a velocità sostenuta?
0 #1 Alessandro 2011-07-11 09:19
bella idea e bel lavoro bravo
