RISOLTO PROBLEMA SPIA CASSETTA PIENA C 200

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva


leggi-faidate

Buongiorno a tutta la redazione e, visto il periodo, tanti auguri di buone feste. Ho deciso di pubblicare questo mio semplice lavoro perché mi ero stancato di dover intervenire ogni volta manualmente sulla cassetta C200 durante la fase di pulizia pre-rimessaggio. Nello specifico il problema è il seguente: la spia lampeggiante che indica la cassetta piena spesso non si accende allora ho effettuato i controlli di rito.La spia led ed il contatto magnetico sono funzionanti (la prova è stata fatta semplicemente avvicinando una calamita al contatto magnetico presente sul lato sinistro del vano porta cassetta), pertanto il problema era dovuto dal fatto che non vi era collegamento magnete sito all'interno della cassetta C200 e l'interruttore magnetico del vano porta cassetta.Rappresento che il galleggiante sito all'interno della cassetta include un piccolo magnete che tramite lo stesso galleggiante viene elevato fino a posizionarsi in corrispondenza dell'interruttore con il riempimento della cassetta stessa. Il problema è che, sebbene il galleggiante ha nel suo insieme un fermo corsa, scuotendo la cassetta durante l'azione di risciacquo con l'acqua il galleggiante tende a scavallare il fermo posizionandosi oltre il percorso di lavoro.Allego le foto del lavoro effettuato che sono più esplicative delle parole. Problema ora risolto ed effettuato anche nella mia seconda cassetta C200 acquistata.

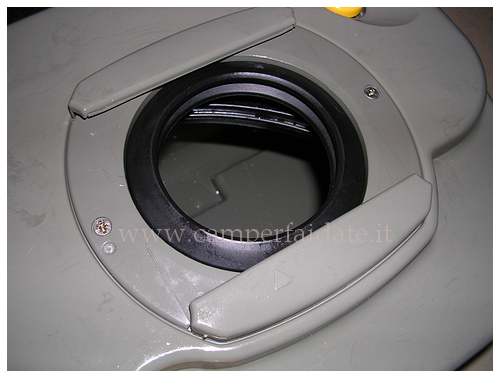

Foto 1Togliere il coperchio di scarico-camperfaidate.it

Togliere il coperchio di scarico

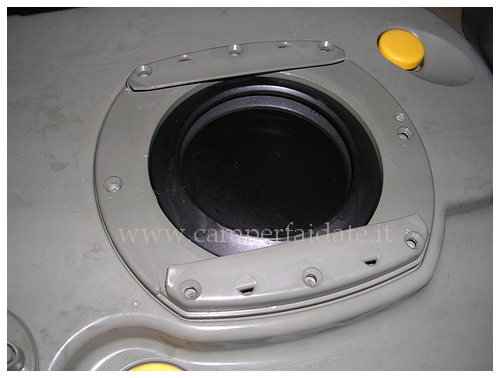

Foto 2 Togliere i due copri viti-camperfaidate.it

Togliere i due copri viti

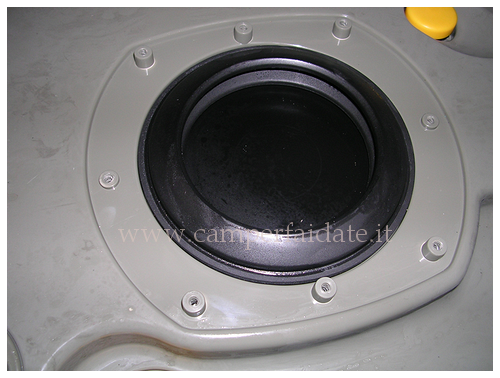

Foto 3 Togliere le sei viti di fissaggio-camperfaidate.it

Togliere le sei viti di fissaggio

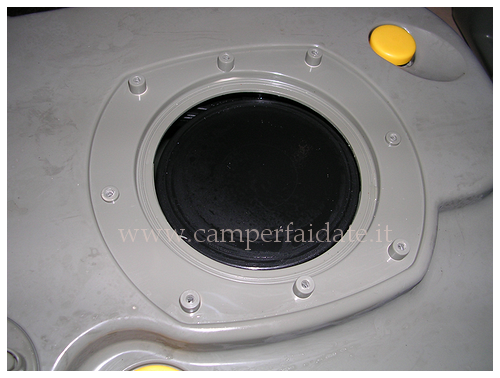

Foto 4 Aprire lapertura scarico-camperfaidate.it

Aprire lapertura scarico

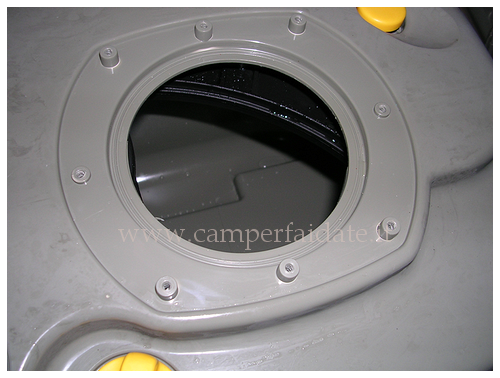

Foto 5 Scarico aperto-camperfaidate.it

Scarico aperto

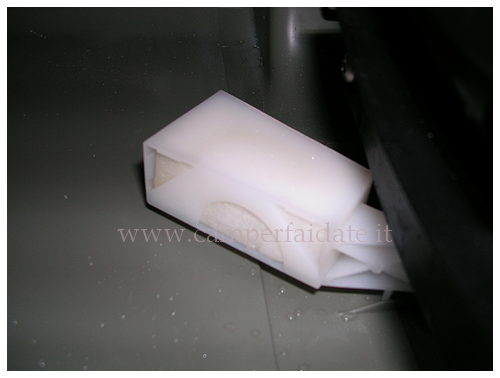

Foto 6 Vista del galleggiante-camperfaidate.it

Vista del galleggiante

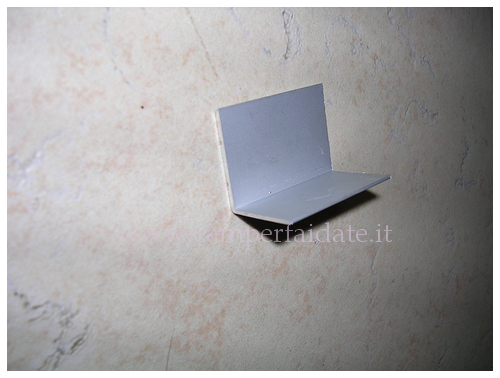

Foto 7 Lamierino in alluminio a L se in plastica è meglio-camperfaidate.it

Lamierino in alluminio a L se in plastica è meglio

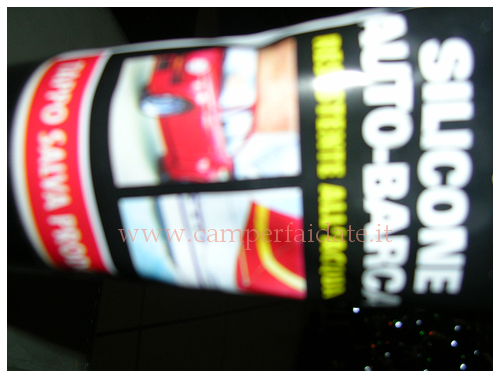

Foto 8 Silicone idro-resistente-camperfaidate.it

Silicone idro-resistente

Foto 9 Preparazione del pezzo-camperfaidate.it

Preparazione del pezzo

Foto 10 Lamierino sigillato allinterno della cassetta-camperfaidate.it

Lamierino sigillato allinterno della cassetta

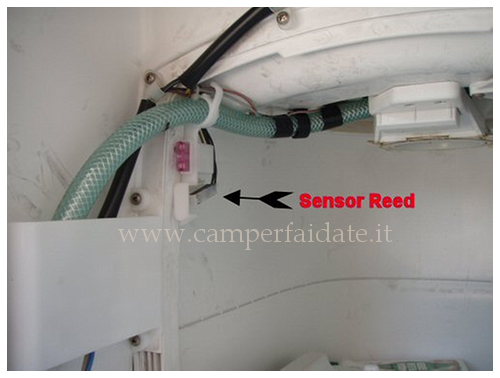

Foto 11 Interruttore magnetico-camperfaidate.it

Interruttore magnetico

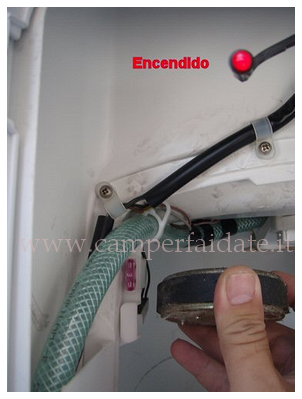

Foto 12 Prova accensione led-camperfaidate.it

Prova accensione led

By Silvio

alt

altAVVERTENZE

You have no rights to post comments

Commenti

0 #6 silvio 2 2015-01-05 23:24
Grazie per i commenti. Per Arky Bugio confermo la tua teoria solo che il lamerino non fa scavallare il galleggiante che contiene anche il magnete; per Willibrant concordo con l'esaustiva risposta di Arky Bugio, mentre a mauro6569 dico che le foto all'interno della cassetta le ho fatte con una normale fotocamera di piccole dimensioni calandola all'interno ma si possono fare anche con un semplice telefonino.
0 #5 willy 2015-01-03 22:20
Citazione mauro6569:
La mia invece non funzionava più perchè il galleggiante si era sganciato probabilmente nelle fasi di pulizia risciacquo.
Non vi dico la fatica a riagganciarlo! anche perchè non riuscivo a vedere l'aggancio se non con l'aiuto di uno specchietto e lampada.
A te invece sembra che sei riuscito ad entrare facilmente visto che hai scattato anche delle foto interne.....
Mi spieghi come hai fatto?
Non si sa mai che in futuro ne abbia bisogno.... ;-)

Penso che abbia usato una camera endoscopio. Mesi fa erano in vendita ad un prezzo accessibile presso il LIDL. Diversamente trovi qualcosa su ebay al link:http://www.ebay.it/sch/i.html?_from=R40&_trks id=p2050601.m570.l1311.R1.TR1.TRC0.A0.H0.Xcamera+e ndoscopio&_nkw=camera+endoscopio&_sacat=0
0 #4 mauro 2015-01-03 01:41
La mia invece non funzionava più perchè il galleggiante si era sganciato probabilmente nelle fasi di pulizia risciacquo.
Non vi dico la fatica a riagganciarlo! anche perchè non riuscivo a vedere l'aggancio se non con l'aiuto di uno specchietto e lampada.
A te invece sembra che sei riuscito ad entrare facilmente visto che hai scattato anche delle foto interne.....
Mi spieghi come hai fatto?
Non si sa mai che in futuro ne abbia bisogno.... ;-)
0 #3 Alessio La Rosa 2015-01-03 01:18
il bottone giallo serve per far aspirare aria mentre svuoti la cassetta, così evita che i liquidi facciano:" GLO GLO GLO"
E ti schizzino sui piedi
:-x
0 #2 willy 2015-01-03 01:14
Innanzitutto complimenti per il lavoro, poi se mi permetti vorrei chiederti la funzione del bottone giallo (nelle foto in alto a dx)che trovo anche sulla mia cassetta, ma che non ho mai usato. Grazie!
0 #1 Alessio La Rosa 2015-01-03 00:22
praticamente la funzione del lamierino è solo quella di non far scavallare il magnete, giusto?
