RIPARAZIONE SERRATURA PORTA CELLULA

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva


leggi-faidate

Ciao a tutti, sono un camperista da un anno e dopo aver avuto molte dritte dai vostri lavori, trovo giusto contribuire anch'io con un lavoretto.Ho acquistato un Elnagh Marlin 2 del 2000 e dopo circa sei mesi la serratura della porta laterale non si chiudeva più con la chiave dall'esterno. Avendo visto che nuova costava 130 euro, ho provato a vedere se era possibile ripararla.In sostanza è composta da due parti, una esterna dove si trova la maniglia ed il cilindro ed una interna dove si trova la leva di apertura/bloccaggio ed il meccanismo di chiusura. Il cilindro in pratica muove attraverso un piatto metallico la leva interna, agendo su due protuberanze plastiche che nel mio caso si erano consumate.Ho pensato di sostituire la funzione delle protuberanze con delle spine elastiche da 4mm tagliate a misura e una volta rimontato il tutto posso dire dopo mesi la serratura funziona perfettamente.

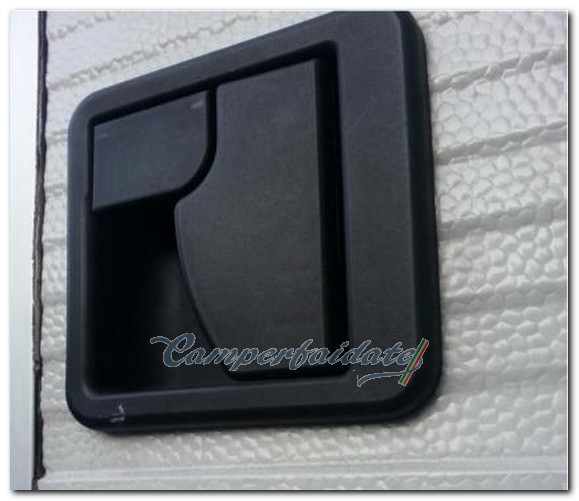

Ecco la serratura vista esternamente

riparazione-serratura00001

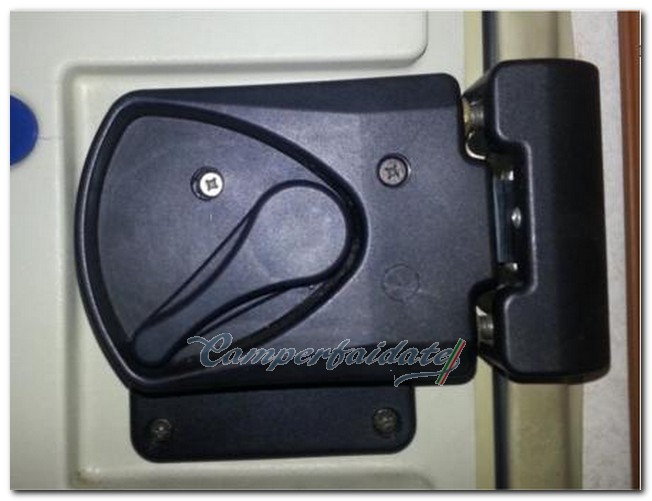

Ecco la parte interna con le sei viti da togliere, nella mia le due centrali erano coperte da dei tappi di plastica.

riparazione-serratura00002

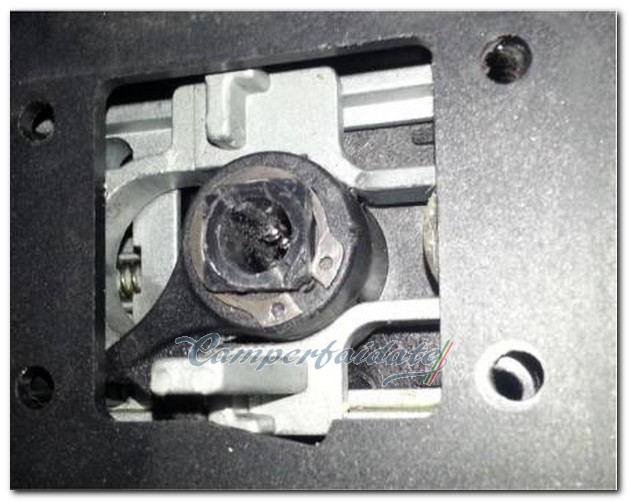

Ho tolto la parte interna e l'ho appoggiata su un piano di lavoro.

riparazione-serratura00003

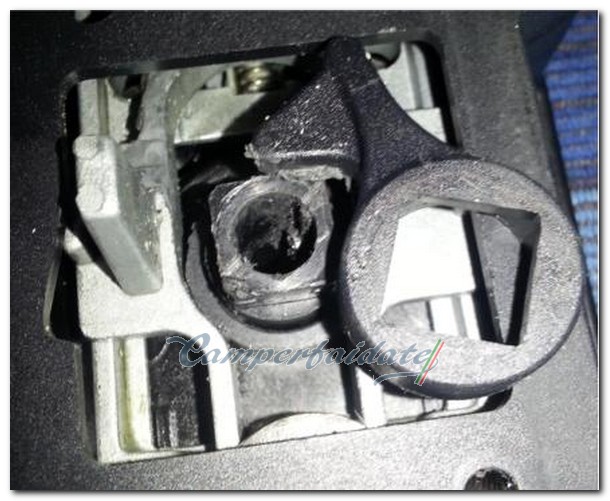

Ho tolto il seeger e la leva di bloccaggio della serratura.

riparazione-serratura00004

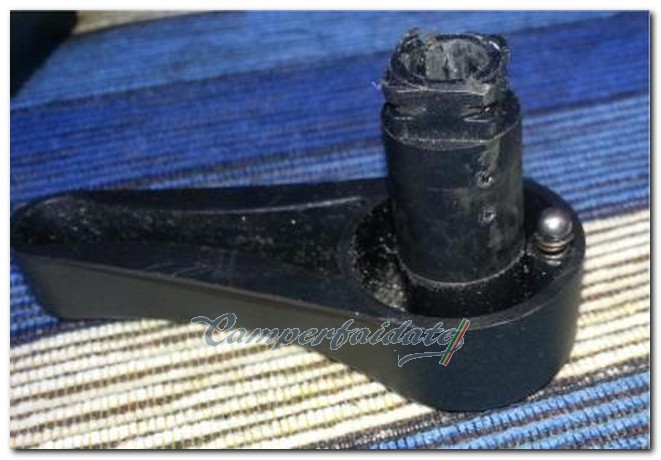

Ho sfilato la leva (qui bisogna prestare attenzione perché contiene una sfera spinta da una molla).

 riparazione-serratura00005

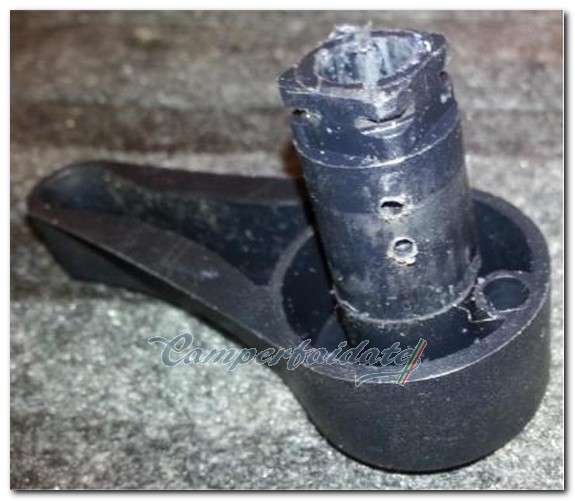

Ho fatto due fori passanti da 4mm in corrispondenza delle protuberanze interne ormai consumate.

riparazione-serratura00006

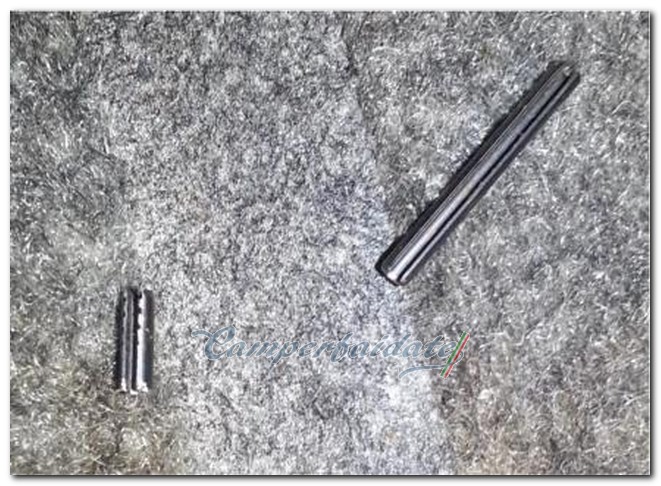

Ho tagliato le estremità di due spine elastiche ottenedo quattro parti da circa 6/7 mm, in modo che ognuna presentasse una parte con l'invito d'inserimento originario.

riparazione-serratura00007

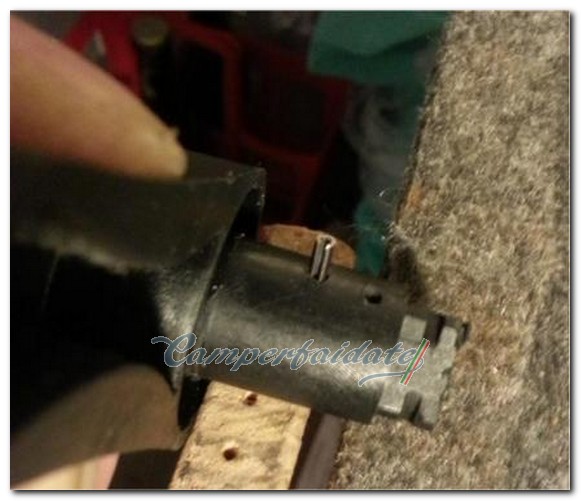

Ho inserito le spine dalla parte dell'invito con l'ausilio di un martello

riparazione-serratura00008

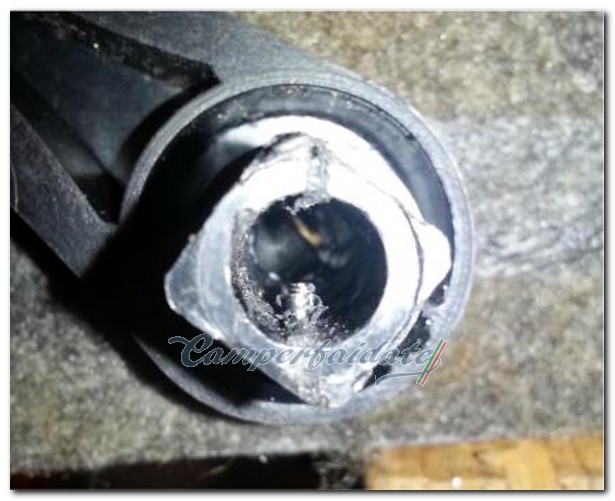

Ecco come si presentava dopo l'inserimento di due spine. Si intravede anche il segno fatto sopra in corrispondenza delle protuberanze per avere una direzione di foratura.

riparazione-serratura00009

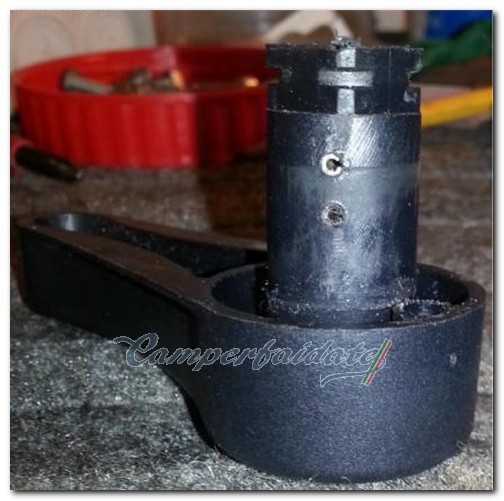

Vista laterale

riparazione-serratura00010

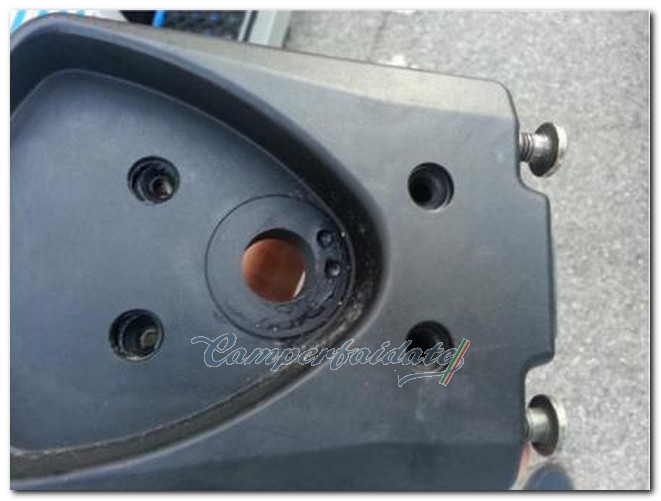

Ho seguito la procedura inversa per il rimontaggio, ho rimesso la molla e la sfera nella maniglia, ho inserito la parte della serratura interna prestando attenzione che la sfera entrasse in una delle due sedi predisposte, come si vede dalla foto.

riparazione-serratura00011

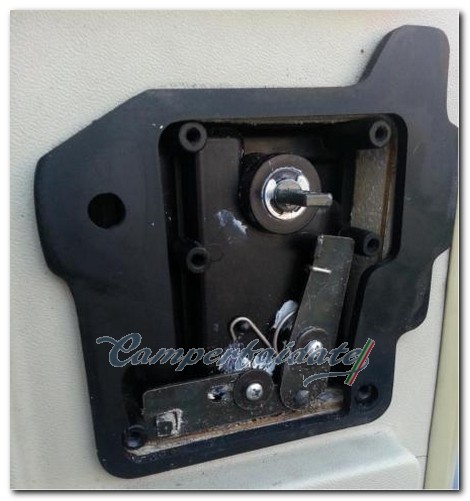

Una volta riposizionata la maniglia, ho rimontato il bloccaggio della serratura ed il seeger.Infine ho riaccoppiato la parte interna con quella esterna con le sei viti, prestando attenzione al giusto posizionamento delle guarnizioni per evitare infiltrazioni.

riparazione-serratura00012

By:Fabrizio
