RISCALDAMENTO MANSARDA BURSTNER A6330

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva


leggi-faidate

RISCALDAMENTO MANSARDA

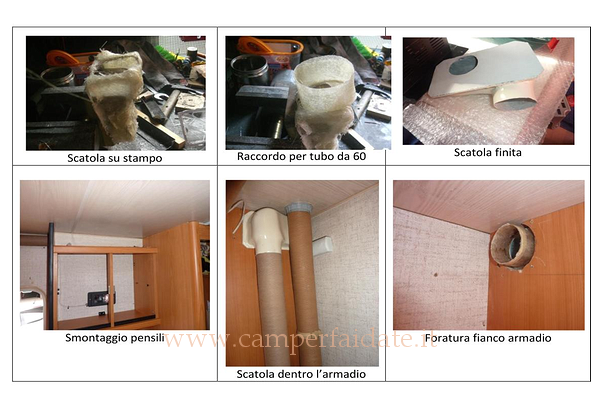

Questa è un'altra delle varie soluzioni per realizzare il convogliamento dell'aria calda in mansarda La disposizione del mio Burstner A630 ha la stufa sotto l'armadio a destra dell'ingresso. Il nuovo tubo passa all'interno del l'armadio con foratura del fianco e passaggio sopra i pensili e la porta così il tutto può essere ben camuffato. Il primo problema è stato convogliare l'aria dall'armadio al tubo sopra i pensili. Uno stampo in legno sagomato sullo spazio disponibile tra mobile e tubo di scarico dei fumi, è stato utilissimo per realizzare la scatola in VTR. Un po' di pratica con 2 scatole mal riuscite ma alla fine ho ottenuto quello che volevo.

riscaldament-mansarda-1-camperfaidate.it

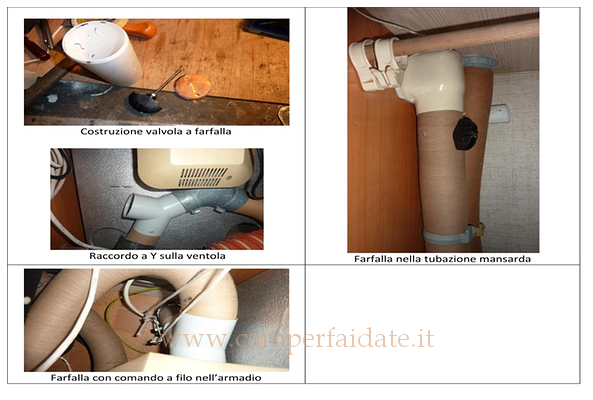

Il tubo è collegato alla ventilazione con un raccordo a Y al tubo che riscalda la bocchetta sotto la dinette. Nel mio mezzo il tubo originale passa all'esterno con inevitabile dispendio di calore. Ho previsto la costruzione di una "valvola" a farfalla per convogliare tutto il flusso d'aria verso la mansarda (comandata con due cavetti dall'interno d ell'armadio). Un'altra saracinesca simile l'ho realizzata sul nuovo tubo per dare tutta l'aria alla dinette.

riscaldament-mansarda-2-camperfaidate.it

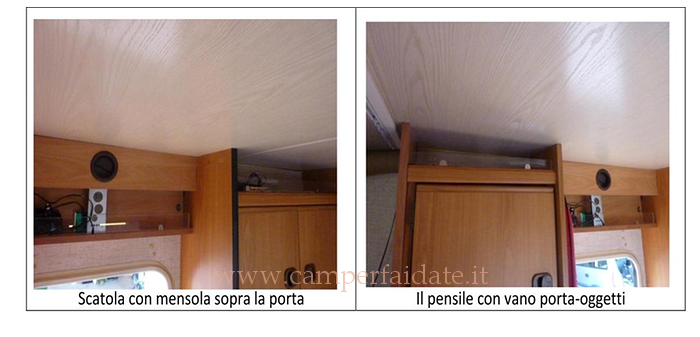

Il tubo da 60 arriva in mansarda passando sopra i pensili dove fortunatamente c'era lo spazio sufficiente. Sopra la porta ho realizzato una mensola con la scatolatura del tubo e ho montato una bocchetta Thuma (mi sembrava una bella idea ma alla fine credo che mi dia perdita di flusso inutile). La fascia di tamponamento sopra i pensili l'ho spostata più interna possibile così ho anche ricavato uno spazio per piccoli oggetti mettendo davanti una fettina di plexiglass con due supporti.

riscaldament-mansarda-4-camperfaidate.it

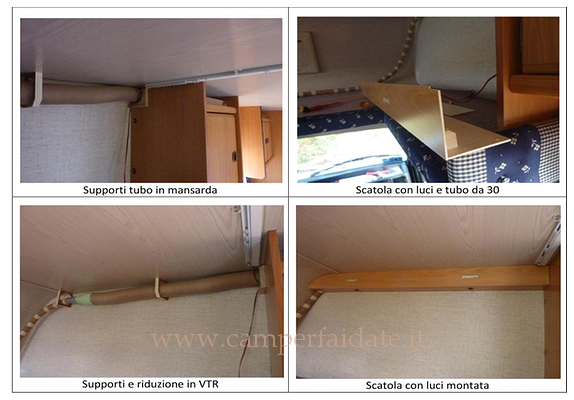

Altro punto critico è stato camuffare il tubo in mansarda. Ho realizzato la scatola con del compensato da 3 mm avvitata ai supporti del tubo. Ne ho approfittato per inserirci delle luci per quando dormiamo con la testa a destra. Sotto la scatola è inserita la riduzione a cono (per ridurre le perdite) fatta anche questa in VTR per passare dal diametro 60 a 30 del tubo preforato

riscaldament-mansarda-5-camperfaidate.it

Il tubo da 30 scende seguendo la sagoma della mansarda e corre lungo il fianco del materasso. Tutto ciò è stato realizzato in veri momenti e altrettante prove e soluzioni. Ora non mi resta che provare il tutto e spero almeno di non trovare più il ghiaccio sotto il materasso come lo scorso anno.

Un saluto a tutti.

Pierluigi (Gigifede)
