TV CON BRACCIO MOBILE (rifinitura)

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

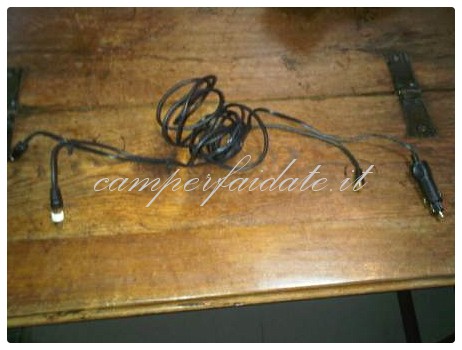

Ho completato l'installazione del braccio mobile porta tv con le rifiniture che mancavano. Nella foto 1, l'ammasso di fili provvisori che era arrotolato (e che nessuno ha criticato per fortuna)...

1-Camperfaidate

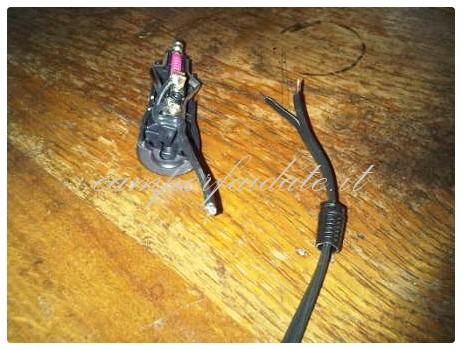

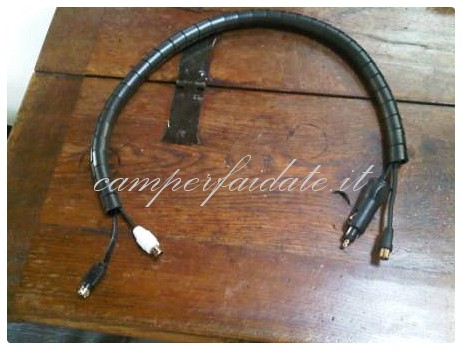

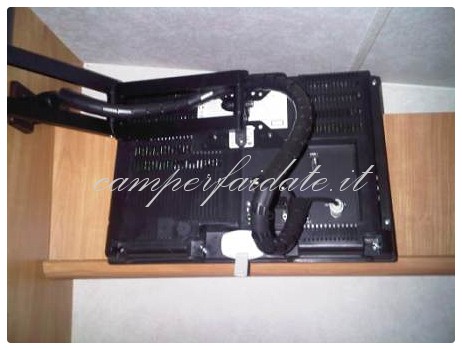

Nella foto 2 e 3, lo smontaggio dei vari cavi per ridurne la lunghezza senza fare aggiunte (corrente 12v e antenna) . ho coperto i due cavi con un copri-cavo preso dai cinesi che mi era avanzato e nella foto 4 si vede che ora il lavoro è un po' meglio di prima....

2-Camperfaidate

3-Camperfaidate

4-Camperfaidate

Ora il passaggio successivo: bloccare la tv e il braccio per non creare disagio durante il viaggio o per poter vedere la tv dalla dinette anche in viaggio (la tv ha il dvd incorporato e quindi si può visionare un film senza il problema del segnale dell'antenna) A casa avevo dei blocca porte che avevo preso da Ikea e che mi erano avanzati. Sono in tre pezzi come si vede dalla foto 5 e che poi vanno assemblati 2+1

5-Camperfaidate

Due pezzi li ho bloccati sulla tv dopo aver preso le misure e tagliato la striscia che serve per congiungere la terza parte (quella con lo sgancio rapido). Nella foto 6 si vede l'intero meccanismo che ho fissato sulla tv (in realtà ho messo anche due vitine perche il biadesivo in tensione rischia di staccarsi)

6-Camperfaidate

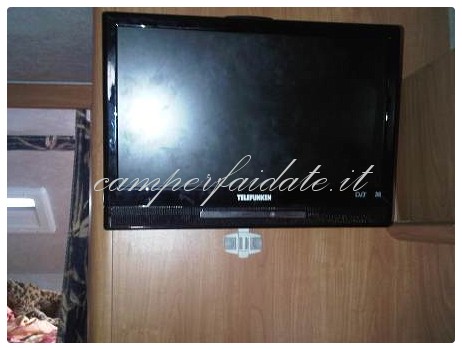

Nella foto 7 si vede il meccanismo di blocco fissato . Questa è la posizione standard di chiusura in viaggio. Per staccare il tutto basta schiacciare sui 2 tasti grigi .

7-Camperfaidate

8-Camperfaidate

9-Camperfaidate

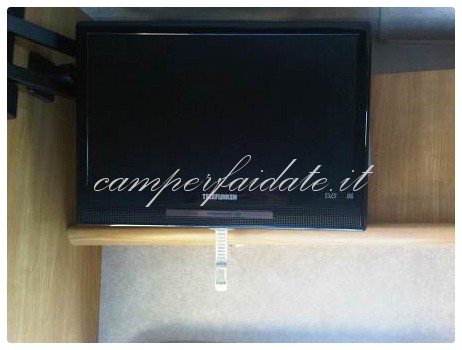

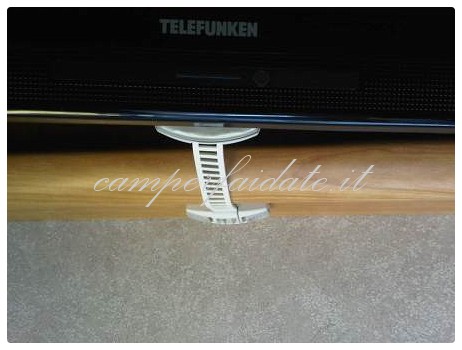

Segnalo una curiosità di un effetto che si è creato casualmente: la gomma del bloccante, fa da ammortizzatore al braccio/tv senza che sbatta sull'armadio ma consente un naturale e smorzato movimento creato dagli scossoni. Avevo 2 meccanismi di blocco e quindi ho pensato di utilizzare il fermo del secondo per fare in modo che la tv potesse essere bloccata anche in un'altra posizione e consentire la visione in movimento. Ho fissato quindi il secondo blocchetto sotto al pannello di controllo della centralina (foto 8 e 9) mentre sulla tv rimane attaccata la stessa parte dell'altro fermo e non servono ulteriori modifiche. Nella foto 10 si può vedere la tv bloccata nella seconda posizione che rende quindi possibile la visione dalla dinette centrale da entrambe le sedute.

10-Camperfaidate

Sulla parete dell'armadio e sulla parete del pannello di controllo ho usato solo il bi adesivo cosi in caso si puo' togliere tutto senza lasciare fori ovunque.
