ELEVATORE DA TETTO PER ANTENNA CB (nuova versione)

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva

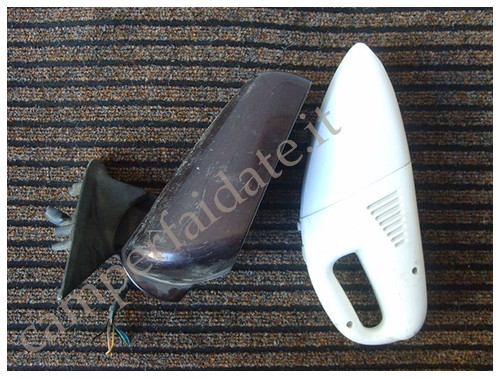

Complice una sistemata nel  garage  e la scoperta di un vecchio specchietto di una  lancia kappa motorizzato  e  un aspirapolvere a batteria rotto, materiale che trovo e stivo nel garage , nulla si butta ma  tutto si trasforma , sempre con l'idea che un giorno possa servire . Cosi ho pensato di modificare una precedente soluzione , pubblicato su queto sito" ELEVATORE DA TETTO PER ANTENNA CB, per abbassare  ed alzare l' antenna cb di una comodità eccezionale provata e in uso per circa quattro anni senza avere nessuna  sorta di problemi ,  ho deciso allora di perfezionarla e  migliorarla   anche esteticamente .

S5000652-camperfaidate.it

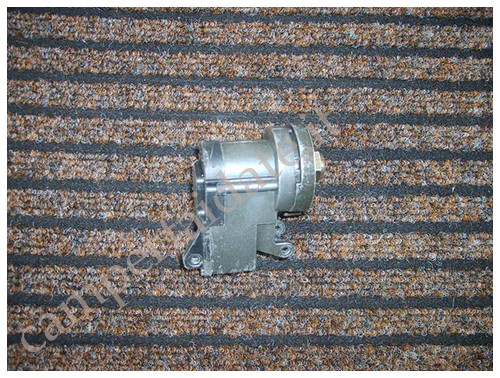

La prima cosa che ho fatto è stato quello di smontare il motorino che  chiudeva lo specchietto , elemento resistentissimo a tenuta d'acqua e  cosa molto importante   la presenza all'interno di due fine corsa che all'occorrenza possono essere modificati per avere un range piu ampio rispetto all'uso che era destinato , a me andava bene come era perchè riuscivo ad abbassare l'antenna quel tanto da permettermi di entrare nel garage

S5000655-camperfaidate.it

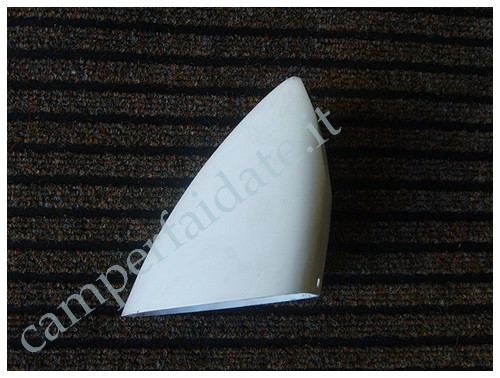

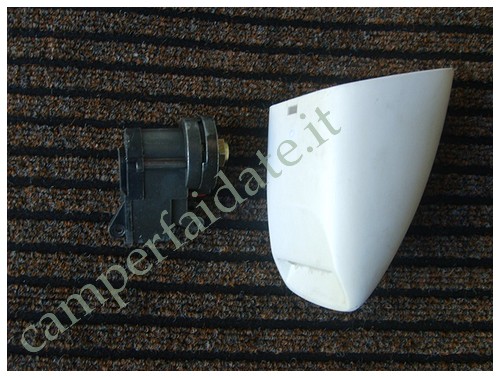

Dell'aspirapolvere ho utilizzato solo la parte anteriore dove aspirava, staccandola dalla parte elettrica  ,è stata veramente una fortuna   adattare questo particolare perchè è bastato solo chiudere la parte aperta con della colla  a caldo e non parliamone della forma che è eccezionale ed areodinamica

S5000656-camperfaidate.itS5000654-camperfaidate.it

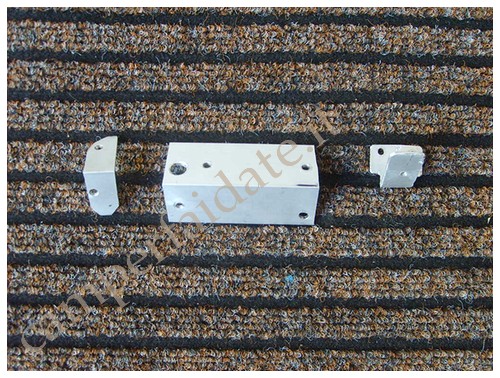

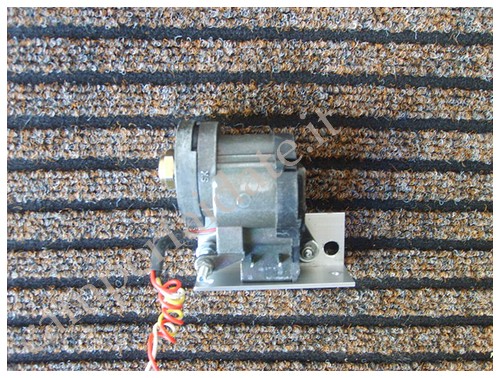

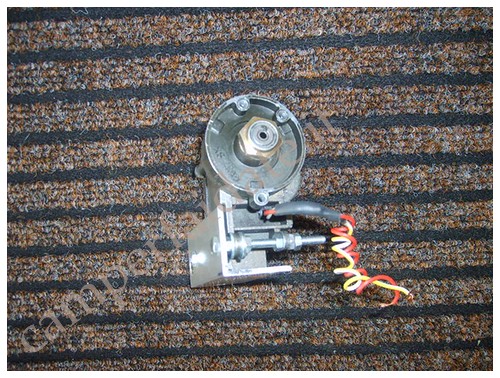

Una volta avuti sottomano , le due parti essenziali per realizzare l'elevatore, sono passato a creare i supporti idonei a bloccare il motorino la cosa e stata agevolata dal fatto che lo stesso è predisposto di due piedini con foro da 5mm ,cosi da un angolare di alluminio 30x30 ho realizzato due ancoraggi  il  1°e 2° nella foto da sx  il terzo è servito per tenere bloccato il coperchio

S5000663-camperfaidate.itS5000664-camperfaidate.it

S5000666-camperfaidate.it

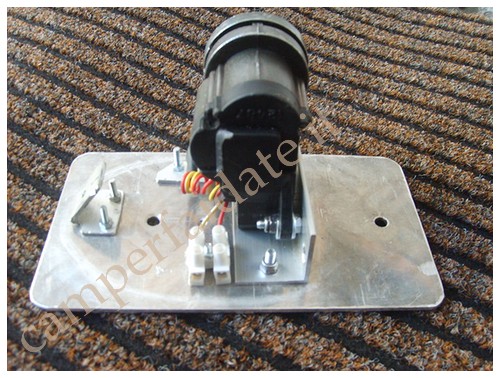

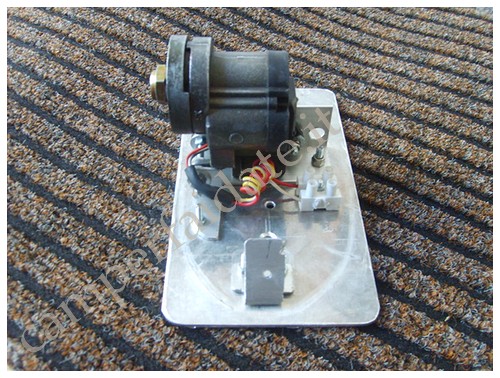

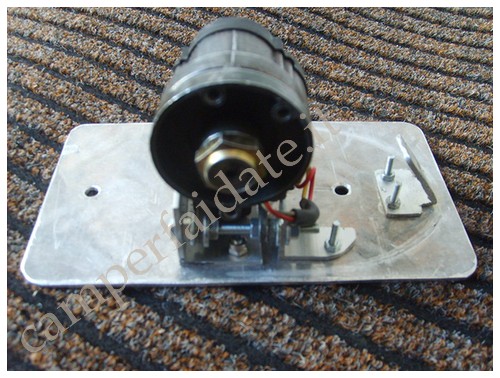

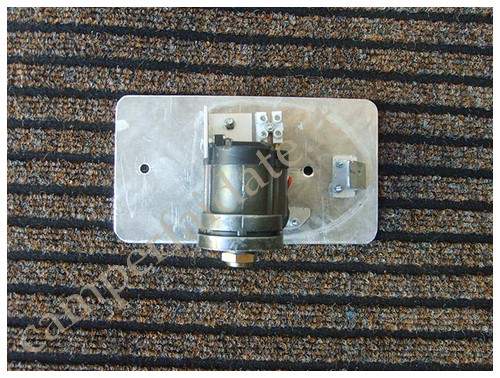

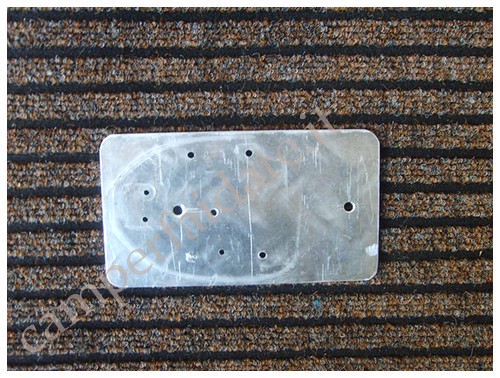

Avvitati i supporti al motorino ho ricavato ,anche tenendo presente il coperchio aspirapolvere, una base  da una lamiera  in alluminio utilizzando la parte liscia per ospitarre il motorino

S5000658-camperfaidate.it

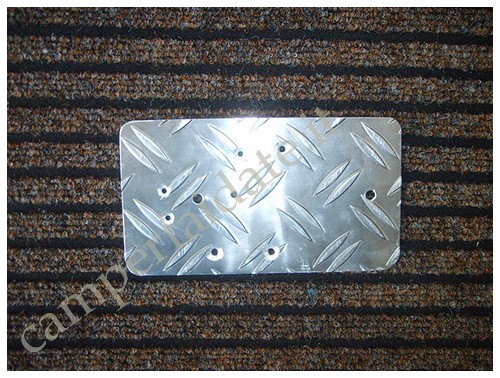

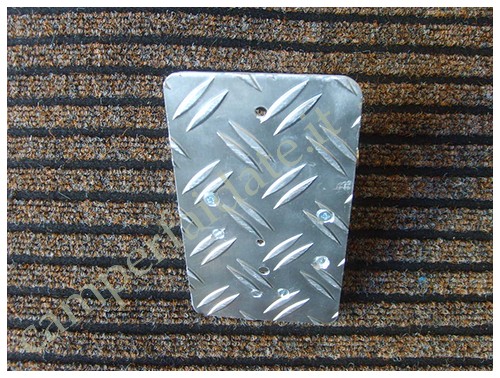

 la parte dei fori opposti al motorino li ho svasati per permettere alle viti che ho usate con testa  svasata di trovarsi in piano con la lamiera senza creare spessoreS5000659-camperfaidate.it

S5000674-camperfaidate.it

S5000667-camperfaidate.itS5000669-camperfaidate.itS5000671-camperfaidate.it

S5000672-camperfaidate.it

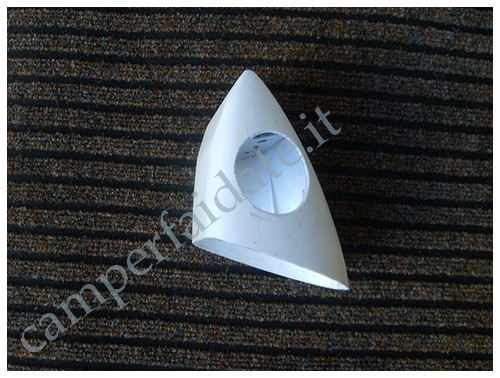

L'intervento al coperchio è stato semplicissimo ho dovuto praticare un foro con una fresa a tazza da 30 mm di diametro per permettere la fuoruscita della parte che ruota del motorino e un foro da 4 mm per fissarlo alla base

S5000694-camperfaidate.it

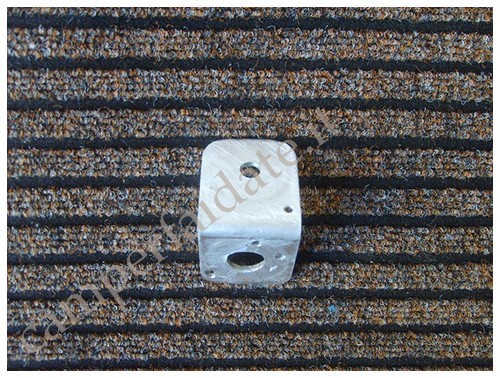

adesso toccava solo creare una staffa ,per ospitare l'antenna , lavorata per essere avvitata al motorino ,sempre utilizzando un lamierino di alluminio questa volta ho usato uno liscio da 3 mm di spessore l'ho piegato nella morsa  a 90° e forata

S5000661-camperfaidate.it

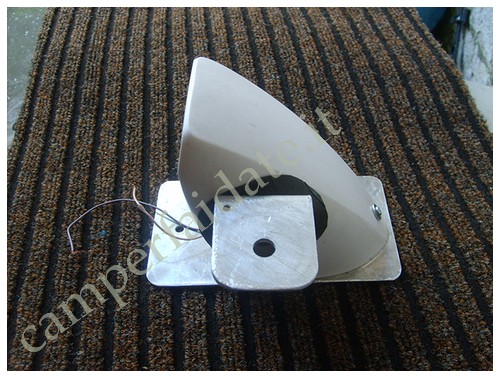

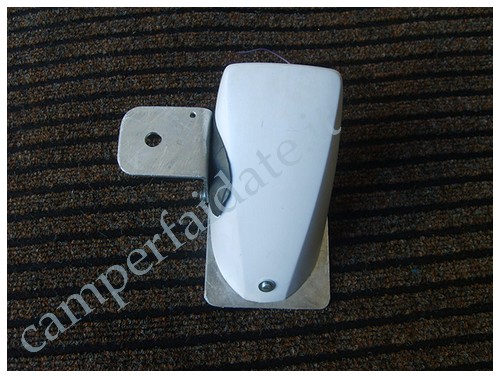

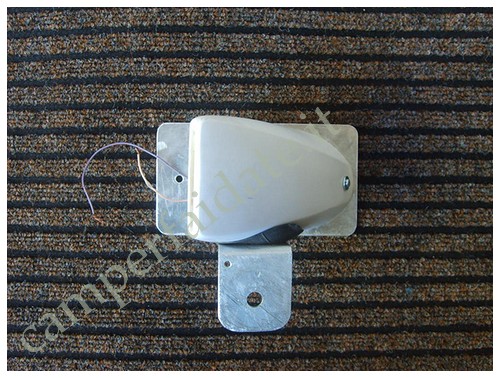

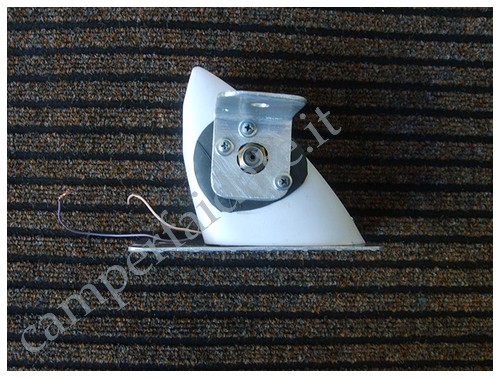

Anche se non necessario perchè il motorino è a tenuta stagna  per eccesso di zelo  ho impermiabilizzato il foro , ricavando da una vecchia camera d'aria di una moto una rondella in gomma ,che ho avvitato sotto la staffa, che con la sua forma calza perfettamente sulla superfice del coperchio, dalle foto si vede chiaramente-

 S5000675-camperfaidate.itS5000677-camperfaidate.itS5000678-camperfaidate.itS5000679-camperfaidate.it - Copia

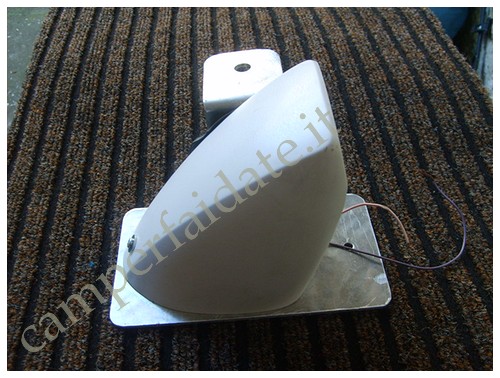

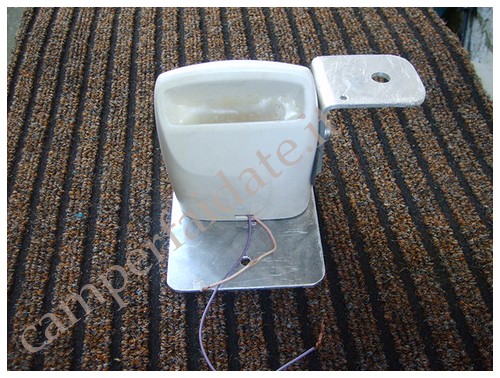

in questa foto potete vedere come ho sigillato l'apertura dell'aspirapolvere

S5000680-camperfaidate.itS5000682-camperfaidate.it

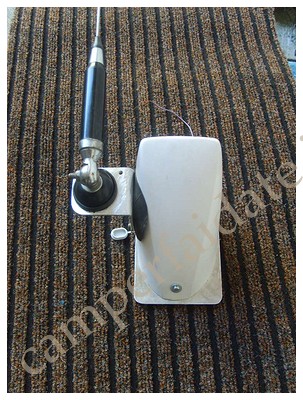

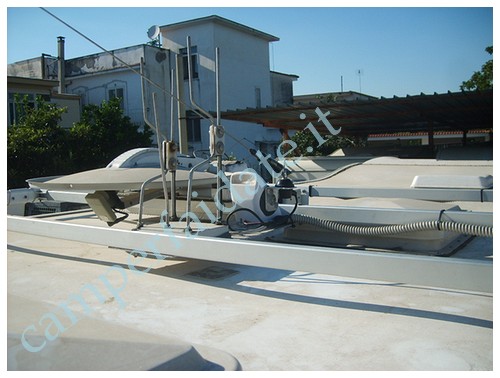

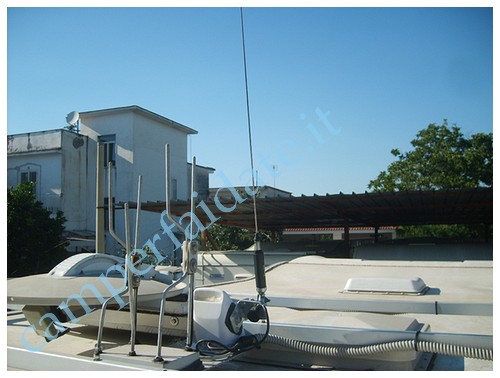

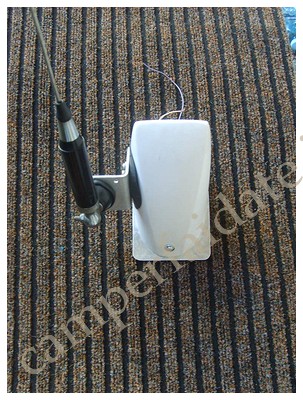

questo è ll dispositivo con l'antenna montata , notate come la rondella in gomma segue, sia chiuso che aperta, la superfice del coperchio

S5000683-camperfaidate.itS5000685-camperfaidate.itS5000697-camperfaidate.itS5000705-camperfaidate.it

Per comandare l'elevatore ho utilizzato un doppio  deviatore da pannello piccolissimo a levetta( ho dimenticato di fotografarlo)  con ritorno automatico a 0 centrale opportunamente ponticellato inserito in un profilo di alluminio  e avvitato vicino al cb, Quando utiizzo il sistema per sincerarmi del funzionamento accendo il cb abbasso la soglia dello squelch e ascolto la piccola scarica elettrica che emette, come  un segnale, il motorino fino all'intervento dei fine corsa, Montato da circa due anni ha percorso  20.000 km in mia compagnia senza dare nessun problema ,per gli amanti del ROS mi sono ritrovato uno da 1,5 che a me va benissimo, perchè il cb   lo uso cone un semplice citofono per comunicare con i mie compagni di viaggio , bastano ed avanzano quei 2 o 3 km che copre.

A tutti 7351 alla prossima

By :Anonimo
