SCARICO SEMPRE AL CENTRO

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva


leggi-faidate

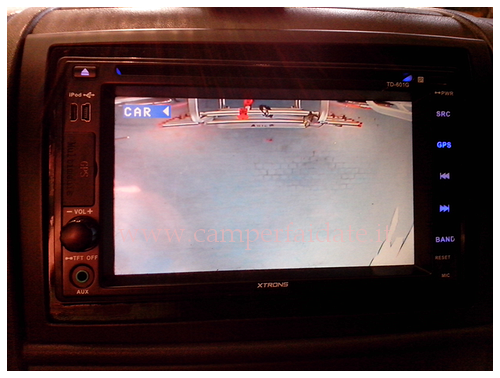

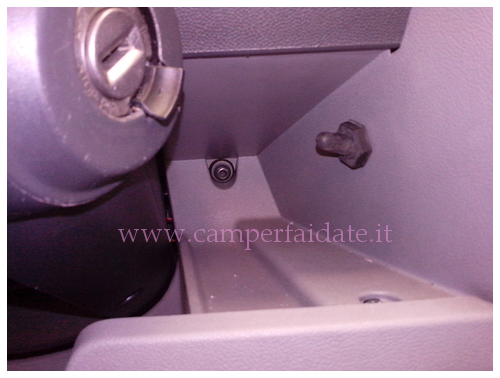

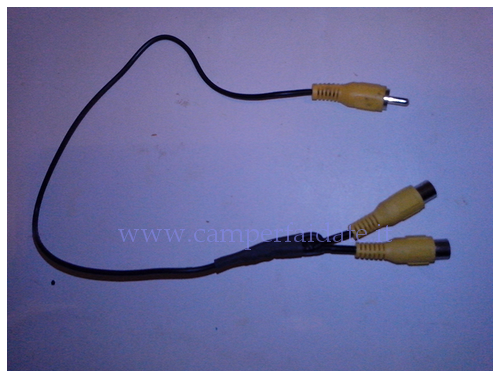

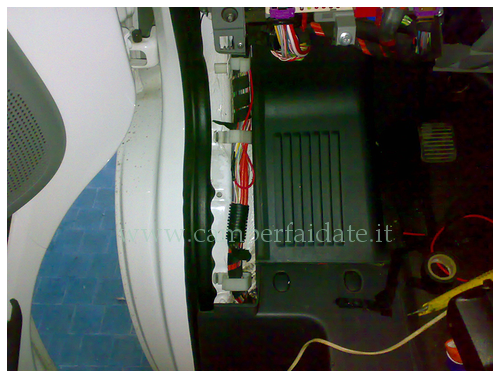

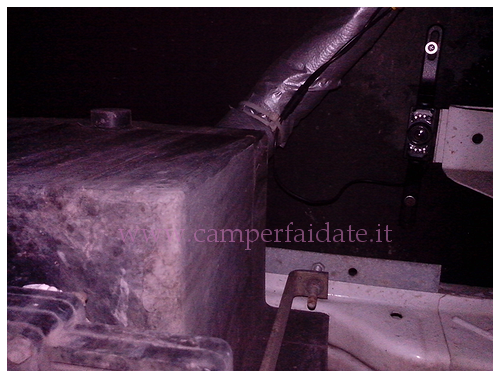

Salve a tutti ,voglio postare il mio ultimo lavoretto al  camper. Come molti di noi ho istallato la retrocamera collegata all'autoradio 2 din ,ho collegato il positivo della telecamera al + della retromarcia foto 1 (facendolo passare il contatto da un interruttore doppio contatto montato sotto al cruscotto foto2) in modo che appena la inserisco l'autoradio si mette in schermata AV e vedo il retro,poi ho costruito uno sdoppiatore AV foto 3 dove ho collegato un altra telecamera montata sotto al camper in posizione superiore allo scarico delle grigie in modo da centrarlo sempre foto 4,qui ho collegato il positivo al + del quadro ma anch'esso l'ho fatto passare dall'altro contatto dell'interruttore in modo che posso solo selezionare o l'uno o l'altro senza andare in conflitto i 2 video ,spero di essere stato chiaro.

 scarico-videocontrollato-camperfaidate1

scarico-videocontrollato-camperfaidate2

scarico-videocontrollato-camperfaidate3

scarico-videocontrollato-camperfaidate4

scarico-videocontrollato-camperfaidate5

scarico-videocontrollato-camperfaidate6

By Massimo


alt

altAVVERTENZE

You have no rights to post comments

Commenti

0 #11 Alessio La Rosa 2014-09-02 15:40
copio
:P
-1 #10 bruno 2013-12-19 11:28
lavoro utile, bravo
0 #9 carlacreason035 2013-12-17 23:34
Bel lavoro. Ma quelle linee colorate che si vedono a monitor sono generate elettronicamente? Come hai fatto?
0 #8 toty 2013-12-17 17:24
io l'ho fatto ,e la telecamera sotto nn si sporca quasi mai
0 #7 MASSIMO 2013-12-13 12:13
Ciao mandarino, per regola non dovrebbe sporcarsi perché è riparata cmq se succede basta passarci con uno straccio
0 #6 luca 1970 2013-12-12 19:45
Bello si pero' mi preoccupa un pò quando si sporca la telecamera, sai pioggia neve
0 #5 sergio 2013-12-09 12:57
anche io l'ho fatto e và benissimi,con un cavo solo alimento 3 telecamere
0 #4 ANDREA RESMINI 2013-12-09 09:22
ciao Europeo, l'ho montata qualche anno fa e mi trovo molto bene, soprattutto quando piove o quando ci sono tombini molto piccoli.....ma soprattutto perche' la moglie trovava sempre mille scuse per non scendere.... :sad:
Vedrai che te la goderai parecchio!!!
0 #3 MASSIMO 2013-12-09 07:13
ciao l' autoradio e' cinese acquistata sulla baia circa 220 euri gps incorporato , molto contento marca xtrons (mi pare )
ciao
0 #2 paolo 2013-12-08 23:11
Complimenti bel lavoro, anche io sto organizzandomi per farlo.
Ma pensavo di posizionare un piccolo monitor a sinistra del volante.
Mandi Paolo
-2 #1 silvio 2 2013-12-08 22:46
ottimo lavoro. E' da tempo che voglio farlo anch'io. Una domanda: come va quell'autoradio (costo, modello e caratteristiche)?
