PORTA TV SALI/SCENDI A SCOMPARSA ELETTRICO

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva


leggi-faidate

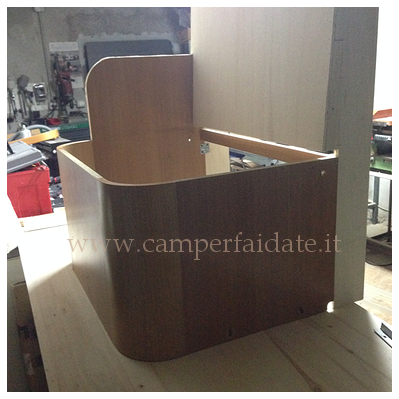

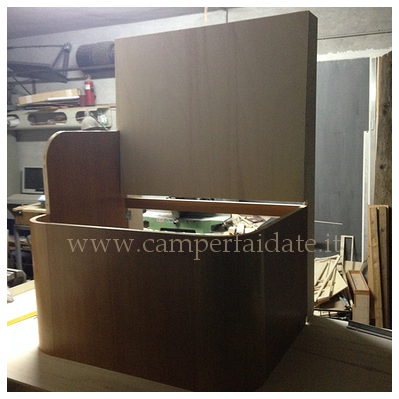

Preoccupato dal nascondere il televisore, ho pensato e realizzato un vano con porta tv dietro la poltroncina nel mio euryacht 190 mobilvetta.Premetto che non sono falegname ma mi diverto con il fai da te, ho realizzato questo elemento adoperando materiali di risulta e senza spendere cifre considerevoli.Innanzitutto ho smontato la struttura della poltroncina ed ho realizzato un elemento in multistrato da 8 mm che facesse da schienale e da porta tv.ne ho approfittato per inclinare di qualche grado lo schienale in modo da risultare anche più comodo

1-camperfaidate.it2-camperfaidate.it

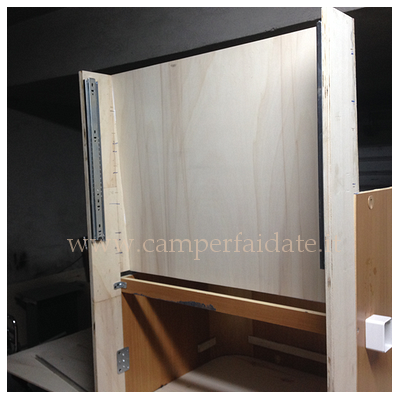

Ho acquistato presso una ferramenta 2 guide per cassetti ad estrazione totale, le ho applicate in modo che mi facessero da guida per il saliscendi.

3-camperfaidate.it

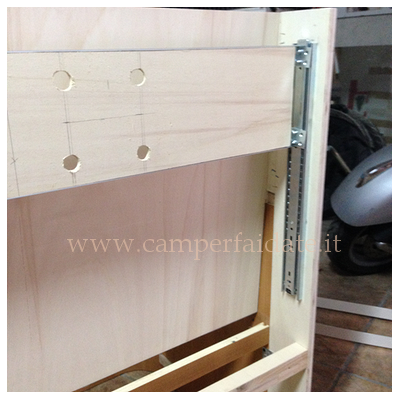

Ho realizzato un pannellino in multistrato bordandolo con angolari in alluminio, per potervi poi ancorare la tv e il dado della vite per il sali/scendi

4-camperfaidate.it

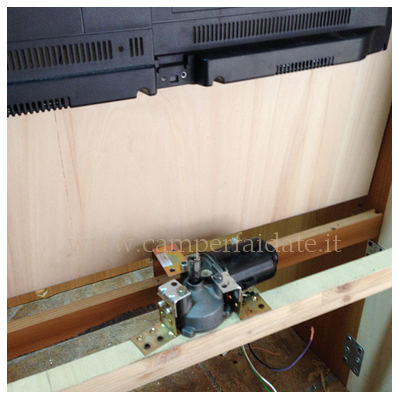

Poi ho provato l'installazione di un motorino dei tergicristalli che mi facesse ruotare la vite senza fine per far sì che la tv salisse e scendesse, ma ho abbandonato l'idea in quanto molto ingombrante anche se valido perchè andava una meraviglia.

5-camperfaidate.it

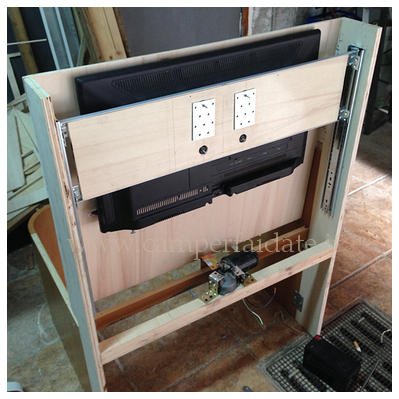

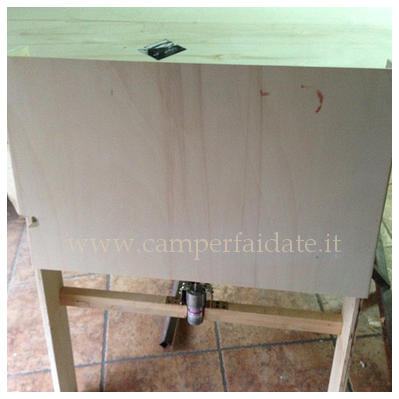

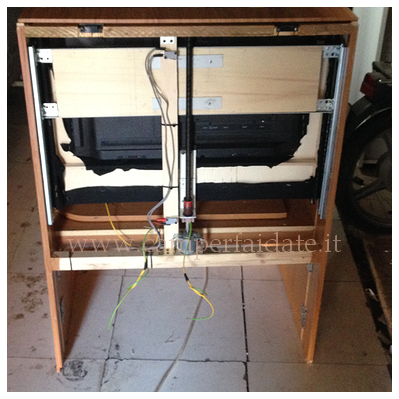

Quindi ho recuperato da uno smaltitore di materiale quale stampanti, pc, ecc un motorino con una vite filettata e dado con passo lungo in modo da essere più veloce come risalita e discesa.

 7-camperfaidate.it8-camperfaidate.it

8-2-camperfaidate.it

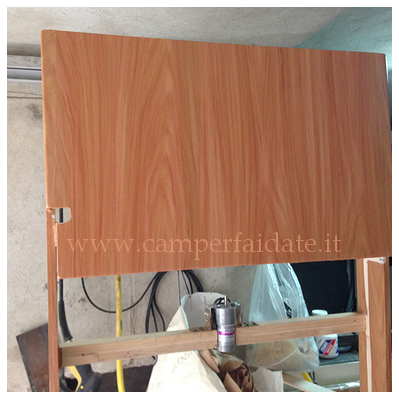

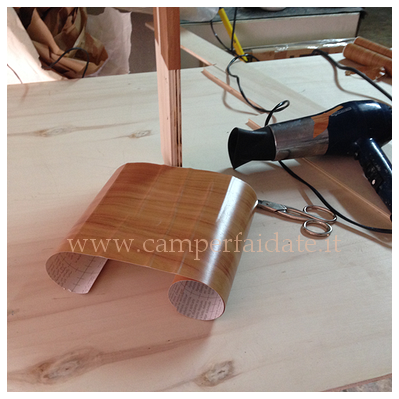

La parte in nero che vedete è un ipotesi di rivestimento per la cornice della tv che poi ho abbandonato.A questo punto con la pellicola adesiva finitura ciliegio che ho reperito in una grossa ferramenta, ho rivestito le parti di multistrato a vista.

 9-camperfaidate.it10-camperfaidate.it

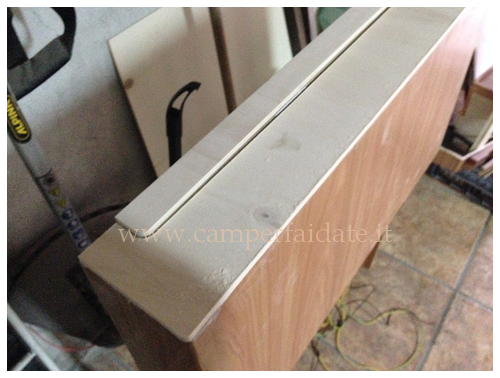

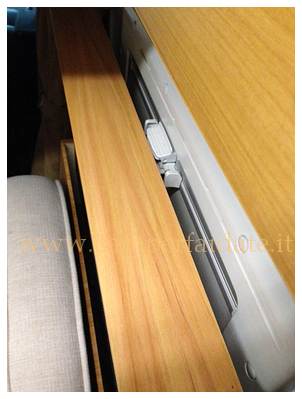

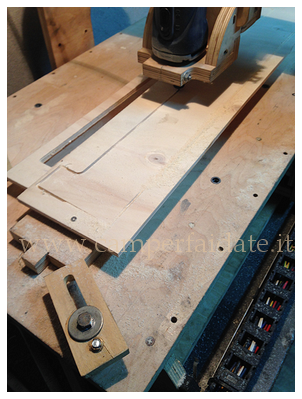

Con l'ausilio del mio piccolo pantografo cnc, ho realizzato il tappo di chiusura sagomandolo in modo che sfiorasse, durante la fase di apertura e chiusura la struttura della finestra.

 12-camperfaidate.it

11-camperfaidate.it18-camperfaidate.it

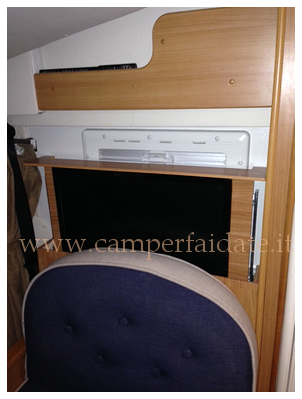

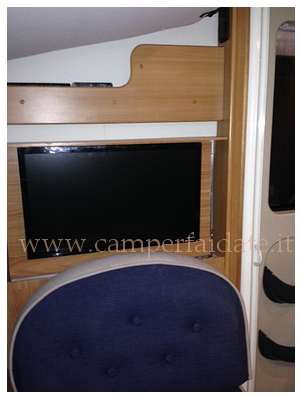

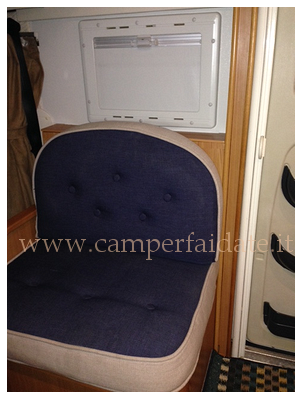

Ed ecco il risultato finito

 13-camperfaidate.it15-camperfaidate.it16-camperfaidate.it

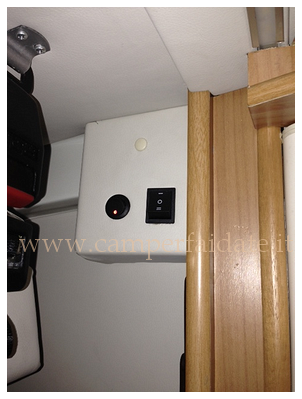

Piccolo particolare del pulsate Sali-scendi ed interruttore che alimenta la tv

14-camperfaidate.itBy Maurizio
