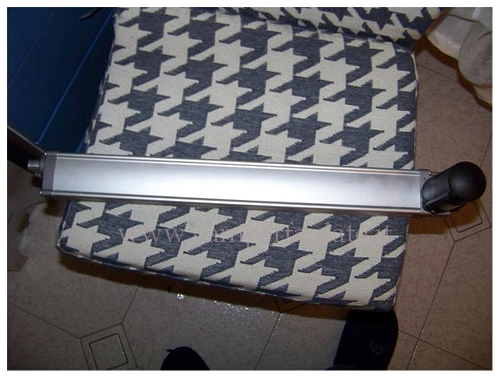

Progetto TV a scomparsa su Mobilvetta Opera. Questo progetto ha lo scopo di sistemare in modo più ordinato la TV in maniera semplice e funzionale, ma a scomparsa senza dover sempre smontare cavi e staffa ad ogni partenza o arrivoil primo controllo effettuato è quello degl'ingombri per la sistemazione sotto il tavolo ,premetto che non ho mai usato la dinette per dormire ,e quindi intendo sfruttare questo spazio . Dal pavimento sotto il tavolo esiste già un mobiletto che alloggiava la pompa acqua e dico alloggiava perche ho cambiato la sua sistemazione spostandola all'interno della cassapanca, con risultato soddisfacente sulla rumorosità. Ho comprato in un centro fai date due guide scorrevoli per cassetti pesanti e fatto tagliare del trucciolato nobilitato per la struttura in legno e un frontale più leggero in multistrato da 6mm rivestito con pannello di masonite tinta legno ,questo per dare più leggerezza al mobiletto. Il risultato è quello che si vede in foto,assemblaggio semplice con viti da legno.come meccanismo per alzare e abbassare ho usato un attuatore lineare a vite con motore 12 V avanzato da un lavoro precedente che non avevo terminato. Per quanto riguarda il tavolo ho sistemanto due angolari in alluminio alla stessa larghezza del mobiletto in modo da fare come guida per lo scorrimento e due fori di posizione e fermo. In marcia il tavolo ha la sua posizione originale a parete ancorato al tondino coma si vede in foto, mentre con la TV estratta rimane circa 4 cmm distanziato dalla parete ma sempre ancorato sotto con i fermi.Con qualche foto si comprende meglio.Saluti OperaNB. Assemblaggio del mobiletto abbastanza semplice pezzi già pretagliati ed uniti tramite angolari in plastica prticamente dei tirapiani  Attuatore lineare 12 V con estensione 500mm circa a vite trapezoidale

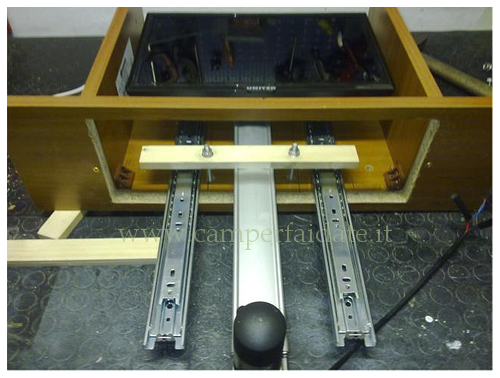

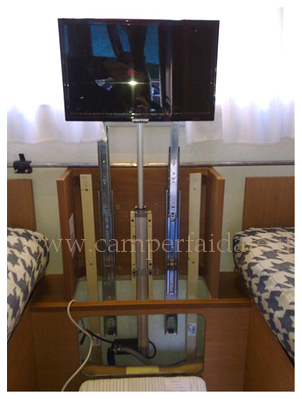

Presentazione provvisoria per sistemazione dei particolari guide e attuatore

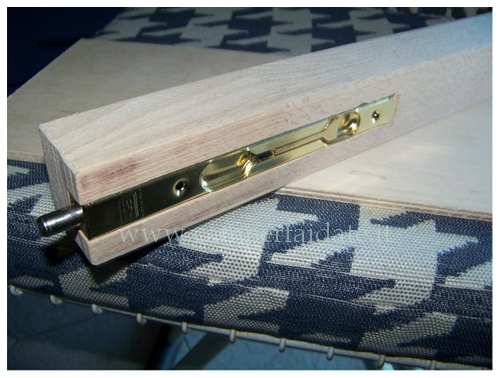

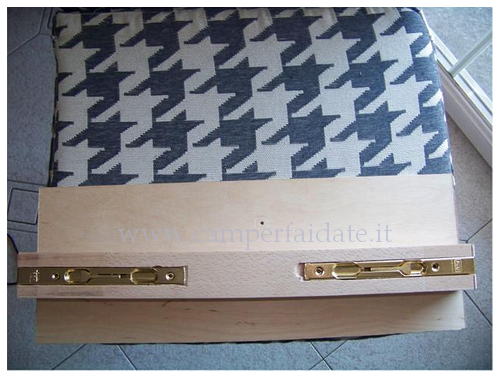

Particolare del fermatavolo con chiusure incassate eseguite scanalature con fresatrice a mano   Questa chiusura sulle due estremità garantisce il fermo tavolo in due posizioni

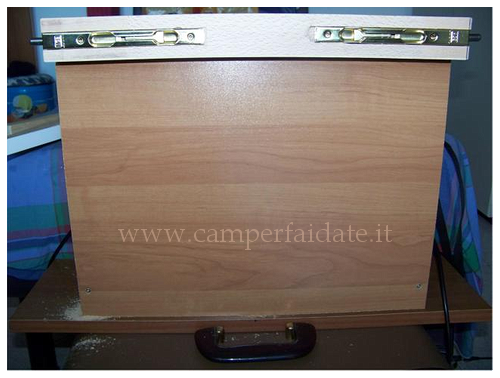

assemblato sul frontale del mobiletto

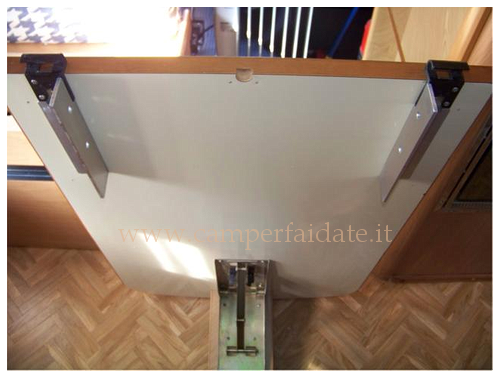

Particolari angolari alluminio 50x50 con fori di posizioni e fermo alla parete

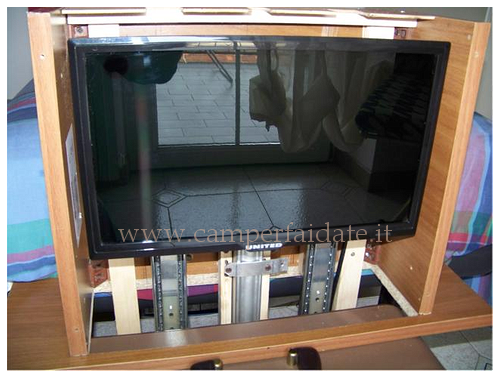

Sistemazione della TV ( modello provvisorio per lavoro da sostituire con altro di uguali dimensioni)
Mobiletto presentato sopra quello in basso esistente ,con base rifatta per passaggio guide e attuatore

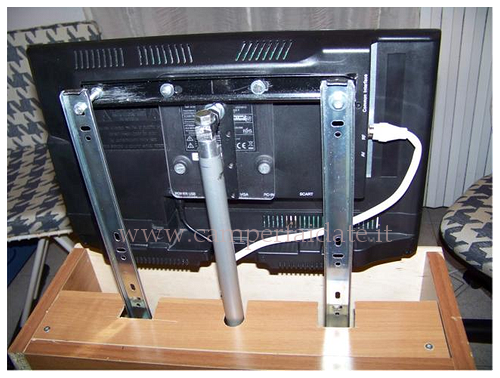

Attacco TV tramite piastra in plexiglass

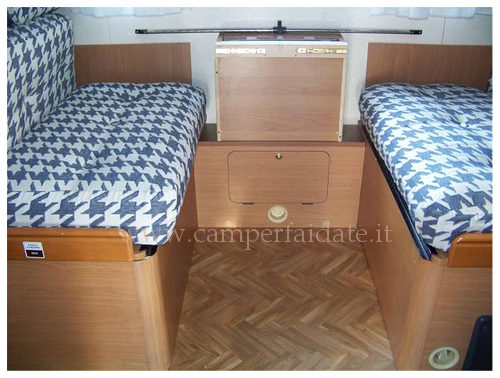

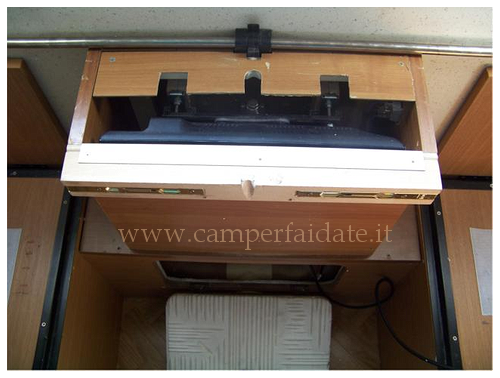

Vista frontale sistemazione a parete dopo previo spostamento pompa acqua nella cassapanca per aumentare lo spazio

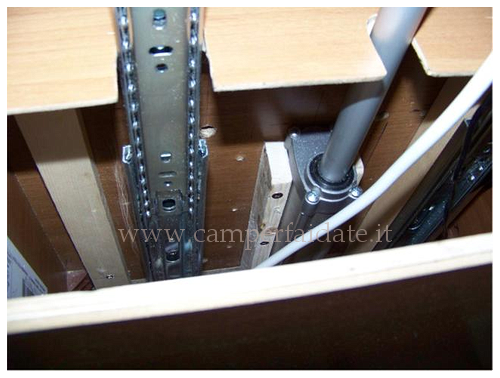

Vista assemblaggio dei due mobiletti

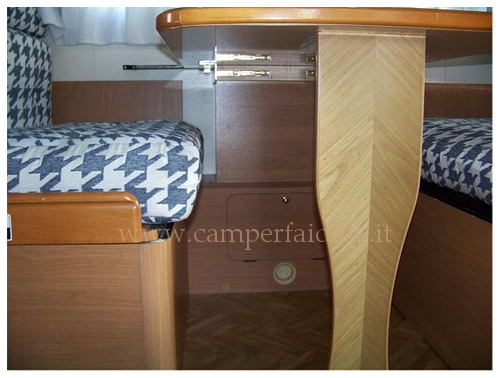

 vista con fermo tavolo

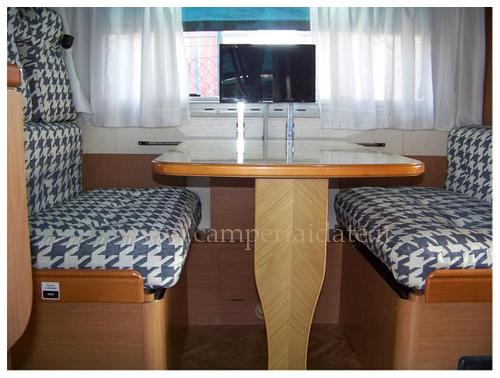

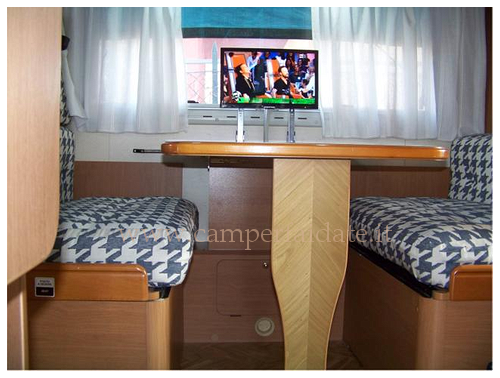

TV in posizione finale distanza dalla parete circa 4cm per scavalcare ingombro cornice finestra
Spero che le immagini siano della dimensione giuste e ringrazio Camperfaidate e un Salutto a tutti i colleghi Camperisti .By Operacinque ( Per le Signore Camperiste rifatto coperture dei divanetti cuciti da me )  |
Commenti
sono un pò costosi,puoi anche usare un motorino tipo tergicristalo accoppiato a una madrevite, decisamente più economico ,se netrovano in demolizione per pochi euro,con un pò di manualità puoi assemblare il tutto e ottieni lo stesso risultato.(Attuatore lineare a 12 V con estensione a vite di lunghezza che ti serve, ce ne sono di diversi prezzi ,hanno già incorporato i micron di fine corsa che puoi regolare a secondo il tuo fabbisogno.Un saluto Opera
Bellissimo lavoro complimenti, vorrei copiarlo perché è veramente un opera d'arte, mica mi sa dire dove trovare il meccanismo elettrico per fare andare su e giù la tv.
Complimenti ancora
/
come vedi il tavolo non subisce modifiche quando la TV in posizione abbassata.
Come da suggerimento di mauriiod devo costruire
una specie di cornice per nascondere quanto più possibile il meccanismo.
poco pratica
non risulta poi poco visibile quella TV quando si e' seduti cosi' lateralmente?
Gran bel lavoro complimentoni!
