BRANDEGGIO PARABOLA

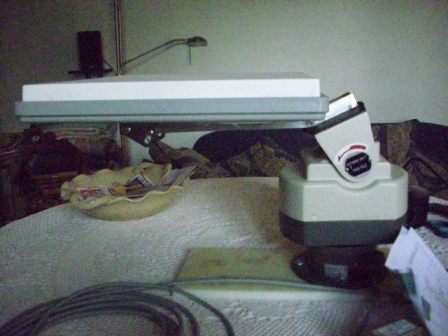

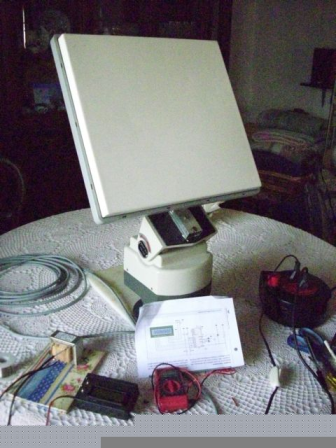

Guardando nei vari siti avevo ipotizzato diversi tipi di motorizzazioni, più o meno autocostruite, poi sono incappato in un forum dove un gruppo di “pazzi” ha sviluppato una antenna basata su un brandeggio per telecamera e ho deciso di costruire la motorizzazione partendo da questo, che oltretutto costa veramente poco su ebay ( 60-70€ ) per poi farvi avere la documentazione della realizzazione.                Ad oggi ho realizzato la base di nylon ( un tagliere), da fissare con staffe al portapacchi e sigillare con sikaflex, ho montato il brandeggio e la parabola, verificando il funzionamento dei motori degli assi e la regolazione dei fine corsa, il sistema di comando basato su due deviatori a pulsante con zero centrale.                Per quanto riguarda la lettura dei dati di elevazione e angolo orizzontale c'è chi ha usato inclinometri, ampolle al mercurio e cicalino o altro; io invece ho pensato di far riferimento al tempo per il quale il motore è alimentato usando un display lcd pilotato da un microprocessore della serie pic 16fxxx.                 Restano da realizzare: sistema di protezione pioggia addizionale ( il brandeggio è per esterno ma non per pioggia diretta ) e il sistema a molla per evitare che in posizione chiusa la parabola possa oscillare e danneggiare il sistema di ingranaggi interno.                                Allego schemi e foto del lavoro in corso..





BY:Maurizio  Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo.



You have no rights to post comments

Commenti

0 #2 fabrizio 2011-11-17 22:13
ciao,
sto cercando di realizzare una parabola a puntamento automatico ,utilizzando 2 motori passo passo pilotati da un pic 16fxxx .ma mi sono imbattuto in un problema quello del rilevamento del sud,tu come hai risolto ?grazie leo
+4 #1 Andrea 2010-01-16 00:35
Ciao, ho visto il tuo lavoro è ho pensato che potevi aiutarmi.
Ho una parabola automatica tipo "cristop Autosat light" analalogica, siccome mi chiedono 700€ per un controller digitale , ho pensato di creare una scheda che comanda il sollevamento e la rotazione della parabola. Non s'ho neanche da dove partire .. cosa mi consigli?
