BRANDEGGIO PARABOLA/ADATTAMENTO E COLLAUDO/L'AUSILIO AL PUNTAMENTO

Valutazione attuale: 5 / 5

Stella attivaStella attivaStella attivaStella attivaStella attiva




  ADATTAMENTO E COLLAUDO

 Il brandeggio acquistato è sì per uso outdoor, ma non per pioggia diretta, per cui va adattato.Come prima cosa ho smontato la parte superiore del brandeggio per irrobustire la spina che fissa l'ultimo ingranaggio al movimento verticale inserendovi un chiodo di misura.




Successivamente ho adattato la parte in plastica che comanda i fine corse al fine di adattarne l'uso alle mie esigenze ( arrivare sin quasi con la parabola sulla verticale in max apertura e inclinato di circa 40 gradi verso il tetto del camper a formare un cuneo che protegga il brandeggio da urti con rami o altro.

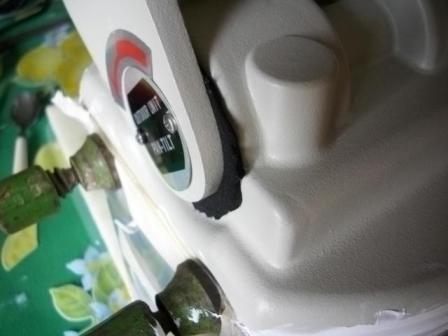

Ho poi forato la base del brandeggio per far fuoriuscire i fili di comandi senza interferire con il sistema antipioggia, costituito da due rondelle in neoprene liscio da 3mm recuperati da una vecchia muta sub che proteggono dai due lati il braccio che fa il movimento alto-basso

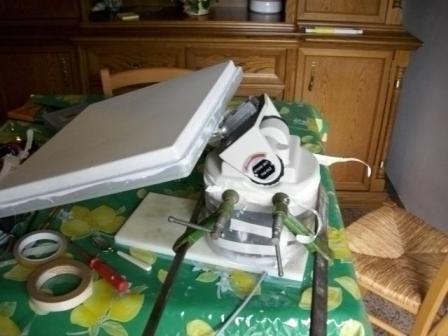

e da due bandelle di plastica che sigillano il corpo, incollandole con il sikaflex e tenendole ferme con morsetti.

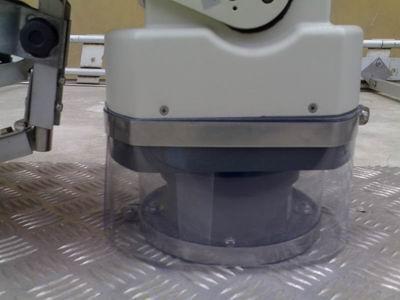

Da questa realizzazione di un altro camperista che ha già montato il brandeggio e da cui mi sono ispirato per la mia parabola si capisce meglio come vanno montate le due bandelle



Infine ho montato tutti i due pulsanti a due posizioni con 0 centrale ( alto – zero – basso   e   sinistra – zero – destra ) scegliendo questi, più difficili da trovare, a quattro pulsanti in quanto se premo contemporaneamente, ad esempio, alto e basso, salta il fusibile causa corto circuito!



Ho infine collaudato il movimento, collegando il tutto al decoder di casa, ed in pochi minuti sono riuscito a puntare la parabola. Il tutto sarebbe pronto da trasferire in cima al camper, ma per agevolare il puntamento, sto preparando un sistema che mi dica di quanto mi sono alzato e di quanto ho ruotato, semplicemente contando il tempo in cui il motore sta lavorando.





E' quasi terminato, quando anche questa parte sarà finita la realizzazione sarà completa, pronta da fissare in cima al camper.

BY:Maurizio  Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo.

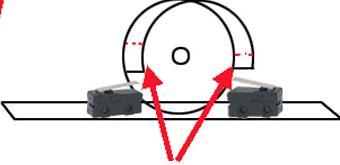

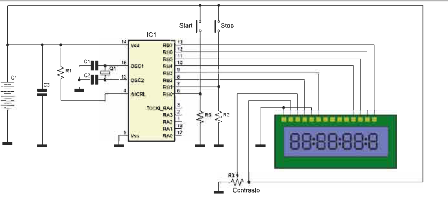

L'AUSILIO AL PUNTAMENTO   Per aiutare nelle funzioni di puntamento della parabola avevo visto tante soluzioni, dagli inclinometri – troppo omplicati – alle ampolle con mercurio – troppo imprecise – e a microswitch + buzzer montati sull'asse ed appositamente regolati – poco posto dentro il brandeggio, supporti da costruire, difficile regolazione ed ulteriori fili da far passare – per cui ho pensato di utilizzare un cronometro, ma guardando in giro non ho trovato nulla di modificabile a tal fine.In pratica mi serve sapere da quanti secondi sto premendo il tasto che  mi fa alzare la parabola, visto che per arrivare all'alzo corretto occorrono parecchi secondi ( in questo aiuta il brandeggio, che è molto lento, quindi più facile da puntare, potendo misurare il tempo ), così pure per l'angolo di rotazione orizzontale.  Ho trovato in internet questo schema:

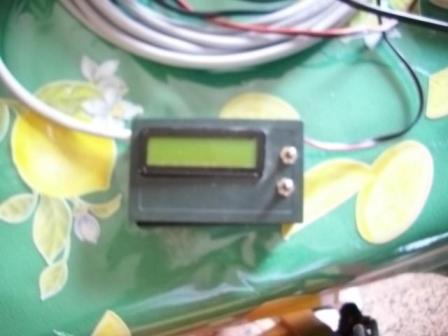

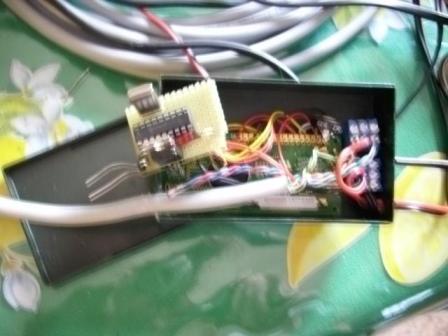

Una buona base, con microprocessore 16f84; elimino c3, l'alimentazione non la prelevo da una batteria ma dai contatti “up” e “left” con due diodi ( essendo alimentato il brandeggio a 24v in alternata mi convertono la tensione anche in continua ), dimezzo la tensione con un partitore resistivo con 2 resistenze da 2w e poi regolo la tensione con un 7805, e la applico ad ic1.                 I componenti sono: R1=4.7k  c1,2=22 pf, quarzo da 4 mhz; elimino i pulsanti di start e stop e le due resistenze di pool down r2 ed r5 in quanto mi serve solo che il sistema una volta ricevuta tensione parta a contare.Scarico da internet il compilatore mikrobasic, e compilando il seguente listato:end.Una volta generato il file HEX va caricato con un ludipipo sul processore.In pratica, so il tempo che occorre per avere l'alzo corretto a casa mia, più vado a nord più devo salire, se vado a sud devo calare in propoirzione; per quanto riguarda il piano orizzontale con una bussola ed una proporzione posso calcolare il tempo del movimento, poi il puntamento fine si fa col sat finder.Ho pensato anche, in futuro, di provare a scrivere una applicazione symbian per convertire le coordinate che mi legge il gps nei tempi di rotazione, ma in questo momento non è certo questa la mia priorità.

BY:Maurizio  Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo.

Non hai il diritto di pubblicare commenti
Registrati

Commenti

0 #6 modesto 2012-05-30 09:34
Salve,
saresti così gentile da inviarmi lo schema come mettere il cavetto sottochiave per muovere la parabola da come descrivi tu? Poi ho lo stesso telecomando radio 433, ma quando si stacca la corrente e poi si riaccende, il brandeggio si muove a sx e in rialzo, non so come mai???.
Hai soluzioni, help me. Grazie in ogni caso.Modesto
0 #5 modesto 2012-05-26 10:51
Ciao, anch'io sono alla ricerca per il puntamento, ma ieri mi sono incartato nell'applicare il telecomando a 4 canali. L'istruzione è ricavata da cinese ad italiano ti lascio immaginare, non riesco a comprendere su come posizionare i cavetti allo stesso brandeggio che possediamo, 12 v.Potresti gentilmente farmi avere un semplice schemino dei collegamenti telecomando brandeggio??
In attesa di un riscontro porgo gentili saluti.Modesto. p.s. x il puntamento per il momento uso uno molto semplice e preciso. Una volta saputo che l'alzata viaggia a 7° al secondo, moltiplico per i gradi che mi servono e grazie alla mia specalità di preparatpre uso un crono da gare di automolismo che ha decimi, centesimi e millesimi. * precisi di così... Per il giro a dx e sx devo ancora cronometrare se i 7à gradi siano pure ad 1 ".
+1 #4 roberto 2011-06-23 22:37
Pippofranco-
Ho montato il brandeggio come già detto nell'ultimo commento ma ho apportato una piccola modifica, quella di comandarlo con telecomando a 4 canali.
Ho utilizzato un ponte radio quadricanale per cancelli automatici (frequenza 433) e la motorizzazione viene effettuata da terra controllando anche la funzionalità.
Inoltre per la chiusura in automatico, quando si parte ho applicato un relè su cavo sottochiave, quando accendo il quadro del camper questo da corrente al cavetto della rotazione e cavetto per abbassare il meccanismo. il tutto accede in 60 secondi.
Devo ancora trovare il sistema di puntamento automatico.

Confermo ancora che sei bravo
0 #3 roberto 2011-05-30 00:50
Io ho trovato un brandeggio a 12 volt su e bay è uguale al tuo, adesso stà a riposo perchè devo studiare come meccanizzarlo per rendere facilissimo la fase del puntamento. Mi interessa il progettino che stai eleborando.
Il tuo lavoro è molto positivo.

Bravo
0 #2 elio R 2010-10-29 14:44
Ciao,la soluzione del microcontroller anche se molto moderna non mi sembra alla portata di molti. Perche' non utilizzare la vecchia corrente contina ed il vecchio potenziometro ( magari multigiri)? basta misurare con un voltmetro la tensione che si stabilisce su di esso associata alla posizione del rotore. Bye.
0 #1 chausson26 2009-10-03 20:46
Perchè non montati un led che quando arriva +/- sui 45°si illumina?
