PARABOLA CON TELECOMANDO (collaudo e prova)

Stella inattivaStella inattivaStella inattivaStella inattivaStella inattiva


Buona sera dopo qualche giorno di lavoro finalmente sono arrivato alla prova generale dei movimenti della parabola ,sia con telecomando,che manuale,tramite un'interruttore il meccanismo rientra in fase di riposo, questo si può collegare sotto chiave per lo stesso scopo, come ho già detto molti particolari sono di recupero e adattati .Il test che ho fatto è soddisfacente , non ho ancora messo la scheda quella per la variazione dei giri motore che va da zero al massimo .Ora giudicate anche voi , mi rimane da costruire la parte involucro esterno in vetroresina in modo che sia impermeabile , devo ancora studiare in che modo costruirlo .Invio il filmato del collaudo in modo che possiate giudicare e darmi qualche consiglio .

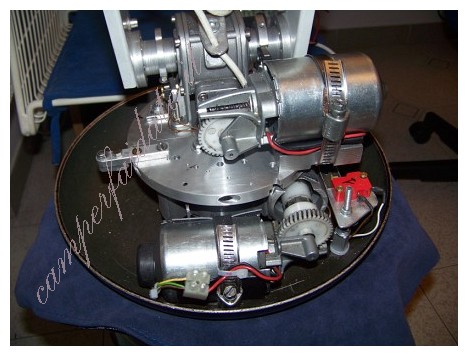

100 2787-camperfaidate

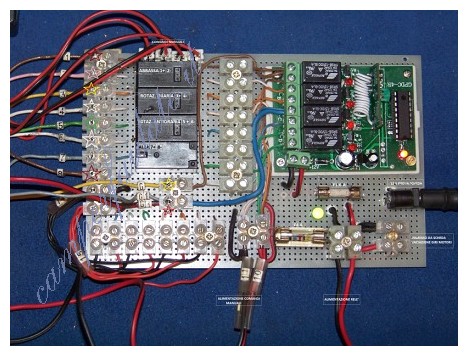

SCHEDA PARABOLA-camperfaidate



Questo è il filmato





Un saluto Lino camper





alt

altAVVERTENZE

You have no rights to post comments

Commenti

0 #19 operacinque@libero.it 2013-06-12 13:29
questa è personalizzata se non va cancello tutto- See more at: http://s1359.photobucket.com/user/operacinque/media/005_zps7ff00964.jpg.html#sthash.5GOmXycH.dpuf
0 #18 operacinque@libero.it 2013-06-12 13:25
questa è personalizzata se non va cancello tutto
0 #17 operacinque@libero.it 2013-06-04 16:55
Dopo un periodo di letargo dovuto ad altri lavori,ho ripreso il lavoro sulla parabola ho costruito la carcassa di vetroresina ,ancora da finire è solo da stuccare un po meglio e poi verniciarla.Ho fatto una prova di funzionamento e questo è il risultato :lol:
http://www.youtube.com/watch?v=4W86oSYI8nk&feature=youtu.be
0 #16 damiano 2013-01-21 16:03
Bravissimo , ho fatto la stessa cosa , creando la boccola piccola e ancorando bene l' ingranaggio primario , ho sistemato il lamerino accertandomi che gli alberini degli altri ingranaggi si posizionassero bene nei fori , alla fine ho messo una staffa di 2 mm sagomata per rinforzare lo stesso e provando lo sforzo a testa sotto è andato tutto ok !!
0 #15 operacinque@libero.it 2012-12-24 19:57
Questo è quello che vorrei fare


www.youtube.com/watch?v=rI4WD6ULdq0
0 #14 damiano 2012-12-16 21:38
Ciao Pippofranco , è successo anche a me , ma non gliela ho mandata vinta , ho smontato il matorino che effettuava la manovra verticale gli ho fatto una boccola minuscola all'ingranaggio primario , quello in metallo , ho sistemato il lamierino esterno e l' ho rimontato , pensa che muove tutto il sistema facendolo lavorare sottosforzo, alla rovesia, e non fa una piega . Non arrenderti devi solo rifare una vite senzafine e sistemare il motore "verticale e il gioco è fatto !!!!ciao Damy68
0 #13 roberto 2012-12-04 15:28
non è un problema che risolvi con l'anemometro il problema è, come è successo a me, a parabola chiusa (riposo) a mezzo fermo parcheggiato,siccome la parabola non si ferma parallelamente al tetto ma rimane alzata di una inclinazione di alcuni gradi fa da bandiera ed il forte vento ha alzato la parabola forzando sulla vite senza fine e poi ha deformato le carcasse dei due motorini.
0 #12 Carla 2012-12-04 12:40
Grazie per tutte le documentazioni che puoi dare.
Ancora complimenti, ho visto il filmato, veramente un capolavoro.
0 #11 operacinque@libero.it 2012-12-03 13:26
Ciao Tosco gli schemi elettrici non gli ho,è tutto fatto al momento,solo la parte PWM e della scatola di montaggio che puoi trovarla da futura elettronica www.apogeekits.com/PDF_Files/Manual_K8004.pdf
per il telecomando su internet ,ne trovi
www.ebay.it/itm/TELECOMANDO-4-CANALI-CON-RICEVITORE-MINI-315-MHZ-INTERRUTTORE-CODICE-IN-AUTO-/200856902192?pt=Antifurti&hash=item2ec4011a30#ht_574wt_1009alle uscite della scheda telecomando devi aggiungere altri 4relè a doppio contatto per l'inversione delle polarità deli motori se hai dubbi sono a disposizione
un saluto opera
www.ebay.it/itm/TELECOMANDO-4-CANALI-CON-RICEVITORE-PER-CANCELLO-E-UTILIZZATORI-/200857635292?pt=Automazione_domestica&hash=item2ec40c49dc&_uhb=1#ht_2057wt_1271
0 #10 Carla 2012-12-03 11:52
E' da tempo che vorrei anche io realizzare qualcosa del genere.
Hai gli schemi elettrici di questa applicazione?
Complimenti.
0 #9 operacinque@libero.it 2012-12-02 16:49
Ciao baba ,penso che ci vorrà un pò di tempo per l'ultimo atto
lasciamo passare le festività e magari qualche uscita con il camper :lol:
0 #8 Sandro 2012-12-01 23:04
BRAVISSIMO,trasuda maestria,attendo incuriosito l'ultimo atto...
0 #7 operacinque@libero.it 2012-12-01 16:50
ciao sono pienamente d'accordo. La carcassa
con il meccanismo interno è fissata con 4 bulloni da M8 e i motorini sono funzionanti come vedi con doppia vite senza fine per eliminare il gioco ,quindi sono autofrenanti.Poi sto pensando ad un sensore per il vento tipo come anenometro fax simile che usano per le verande sui balconi
0 #6 roberto 2012-12-01 14:48
avevo fatto lo stesso montaggio acquistando un rotore per videocamere a 12 volt ed avevo utilizzato un ricevitore quadricanale per cancelli e per la chiusura quando mettevo in moto avevo utilizzato un sottochiave che al momento dell'accensione motore la parabola andava a riposo.
Ma un giorno il forte vento e, la debolezza dei motorini ha sconquassato il tutto. Pertanto ti consiglio di valutare bene la consistenza dei motorini, il loro fissaggio e la loro carcassa.
Intanto ti dico che è un ben lavoro, complimenti
0 #5 operacinque@libero.it 2012-12-01 12:44
Ciao Columbia 115 sono pensionato da diversi anni il lavoro sinceramente l'ho dimenticato,comunque
ex tornitore fiat aviazione e grazie x i complimenti
0 #4 Luca 2012-12-01 12:03
Te NON ce la racconti giusta.... ma dove lavori alla NASA?....
Complimenti, sei bravissimo!!!.
Luca.
0 #3 luigi 2012-12-01 09:59
super bravo ai fatto un capolavoro ........
0 #2 Francesco 2012-12-01 02:06
Complimenti, ci sei riusito ed é un ottimo risultato. Ciao
0 #1 dario 2012-12-01 00:39
bravissimo.... ;-)
